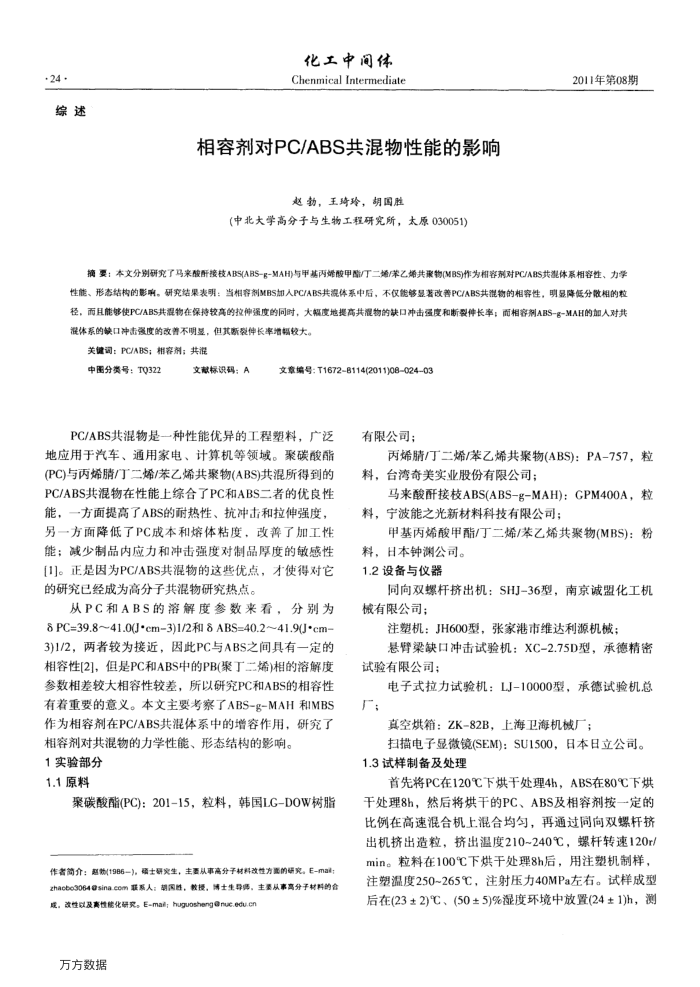

·24 · 综述
化工中间体 Chenmical Intermediate
相容剂对PC/ABS共混物性能的影响
赵勃，王琦玲，胡国胜
(中北大学高分子与生物工程研究所，太原030051)
2011年第08期
摘要：本文分别研究了马来酸酐接枝ABS(ABS-g-MAH)与甲基丙雄酸甲配/丁二缩/苯乙烯共录物(MBS)作为相容剂对PC/A8S共混体系相容性、力学性能、形态结构的影响。研究结果表明：当相容剂MBS加人PC/ABS其规体系中后，不仅能够显著改善PC/ABS共混物的相客性，明显降低分收相的粒径，而且能够使PC/ABS其观物在保持较高的拉伸强度的同时，大幅度地提高其视物的缺口冲击强度和断裂伸长率；而相容剂ABS-g-MAH的加人对共混体系的缺口冲击强度的改善不明显，但其新裂伸长率增辐较大。
关键词：PC/ABS；相容剂；共混
中图分类号：TQ322
文款标识码：A
文章编号：T1672-8114(2011)0802403
PC/ABS共混物是一种性能优异的工程塑料，广泛地应用于汽车、通用家电、计算机等领域。聚碳酸酯(PC)与丙烯腈门二烯/苯乙烯共聚物(ABS)共混所得到的 PC/ABS共混物在性能上综合了PC和ABS二者的优良性能，一方面提高了ABS的耐热性、抗冲击和拉伸强度，另一方面降低了PC成本和熔体粘度，改善了加工性能；减少制品内应力和冲击强度对制品厚度的敏感性[1]。正是因为PC/ABS共混物的这些优点，才使得对它的研究已经成为高分子共混物研究热点。
从PC和ABS的溶解度参数来看，2
分别为
8 PC=39.8~41.0(J*cm3)1/2和 8 ABS=40.2~41.9(J*cm 3)1/2，两者较为接近，因此PC与ABS之间具有一定的相容性[2]，但是PC和ABS中的PB(聚丁二烯)相的溶解度参数相差较大相容性较差，所以研究PC和ABS的相容性有着重要的意义。本文主要考察了ABS-g-MAH和MBS 作为相容剂在PC/ABS共混体系中的增容作用，研究了相容剂对共混物的力学性能、形态结构的影响。
1实验部分 1.1原料
聚碳酸酯(PC)：201-15，粒料，韩国LG-DOW树脂
作者第介：超款(1986-)。确士研突生，主要从事高分子材料改性方的研究。E-ma%： zhaobo3064esina.com联系人：朝国胜，教授，博土生导需，主要从事高分子材料的合
成，改性以及高性能化研究。E-mail；huguosheng@nuc.edu.cn 万方数据
有限公司；
丙烯晴丁二烯/苯乙烯共聚物(ABS)：PA-757，粒
台湾奇美实业股份有限公司；科，
马来酸酐接枝ABS(ABS-g-MAH)：GPM400A，粒料，宁波能之光新材料科技有限公司；
甲基丙烯酸甲酯/丁二烯/苯乙烯共聚物(MBS)：粉
料，日本钟渊公司。 1.2设备与仪器
同向双螺杆挤出机：SHJ-36型，南京诚盟化工机械有限公司；
注塑机：JH600型，张家港市维达利源机械：
悬臂梁缺口冲击试验机：XC-2.75D型，承德精密试验有限公司；
电子式拉力试验机：LJ-10000型，承德试验机总广；
真空烘箱：ZK-82B，上海卫海机械厂；
扫描电子显微镜(SEM)：SU1500，日本日立公司。 1.3试样制备及处理
首先将PC在120℃下烘于处理4h，ABS在80℃下烘干处理8h，然后将烘干的PC、ABS及相容剂按一定的比例在高速混合机上混合均勾，再通过同间双螺杆挤出机挤出造粒，挤出温度210~240℃，螺杆转速120r/ min。粒料在100℃下烘干处理8h后，用注塑机制样，注塑温度250~265℃，注射压力40MPa左右。试样成型后在(23±2)℃、(50±5)%湿度环境中放置(24±1)h，测
