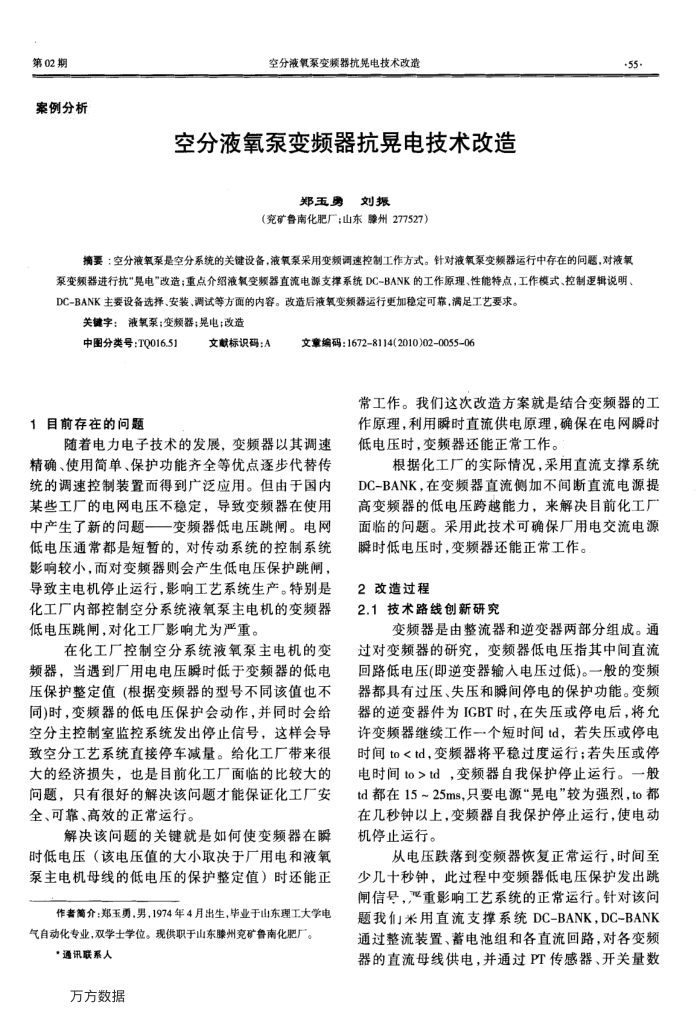

第02期
案例分析
空分液氧泵变频器抗见电技术改造
空分液氧泵变频器抗晃电技术改造
郑玉刘振
（兖矿鲁南化肥厂；山东滕州277527）
55
摘要：空分液氧泵是空分系统的关键设备，液氧系采用变频调速控制工作方式。针对液氧泵变频器运行中存在的问题，对液氧
DC-BANK主要设备选择、安装、调试等方面的内容。改造后液氧变频器运行更加稳定可靠，满足工艺要求。
关键字：液氧泵；变频器；晃电；改造
中图分类号：TQ016.51
1目前存在的问题
文献标识码：A
文章编码：16728114(2010)02005506
常工作。我们这次改造方案就是结合变频器的工作原理，利用瞬时直流供电原理，确保在电网瞬时
随着电力电子技术的发展，变频器以其调速
精确、使用简单、保护功能齐全等优点逐步代替传统的调速控制装置而得到广泛应用。但由于国内某些工厂的电网电压不稳定，导致变频器在使用中产生了新的回题一一变频器低电压跳用。电网低电压通常都是短暂的，对传动系统的控制系统影响较小，而对变频器则会产生低电压保护跳闸，导致主电机停止运行，影响工艺系统生产。特别是化工广内部控制空分系统液氧泵主电机的变频器低电压跳闸，对化工厂影响尤为严重。
在化工广控制空分系统液氧泵主电机的变
频器，当遇到厂用电电压瞬时低于变频器的低电压保护整定值（根据变频器的型号不同该值也不同)时，变频器的低电压保护会动作，并同时会给空分主控制室监控系统发出停止信号，这样会导致空分工艺系统直接停车减量。给化工厂带来很大的经济损失，也是自前化工广面临的比较大的问题，只有很好的解决该问题才能保证化工厂安全、可靠、高效的正常运行。
解决该问题的关键就是如何使变频器在瞬
时低电压（该电压值的大小取决于厂用电和液氧泵主电机母线的低电压的保护整定值）时还能正
作者简介：郑玉勇，男，1974年4月出生，毕业于山东理工大学电气自动化专业，双学士学位。现供职于山东膝州充矿鲁南化肥厂。
，通讯联系人万方数据
低电压时，变频器还能正常工作。
根据化工厂的实际情况，采用直流支撑系统
DC-BANK，在变频器直流侧加不间断直流电源提高变频器的低电压跨越能力，来解决目前化工厂面临的问题。采用此技术可确保厂用电交流电源
瞬时低电压时，变频器还能正常工作。 2改造过程
2.1技术路线创新研究
变频器是由整流器和逆变器两部分组成。通
过对变频器的研究，变频器低电压指其中间直流回路低电压(即逆变器输入电压过低)。一般的变频器都具有过压、失压和瞬间停电的保护功能。变频器的逆变器件为IGBT时，在失压或停电后，将允许变频器继续工作一个短时间td，若失压或停电时间totd，变频器自我保护停止运行。一般 td都在15~25ms，只要电源“晃电”较为强烈，to都在几秒钟以上，变频器自我保护停止运行，使电动机停止运行。
从电压跌落到变频器恢复正常运行，时间至
少几十秒钟，此过程中变频器低电压保护发出跳闸信号，严重影响工艺系统的正常运行。针对该问题我们米用直流支撑系统DC-BANK，DC-BANK 通过整流装置、蓄电池组和各直流回路，对各变频器的直流母线供电，并通过PT传感器、开关量数
