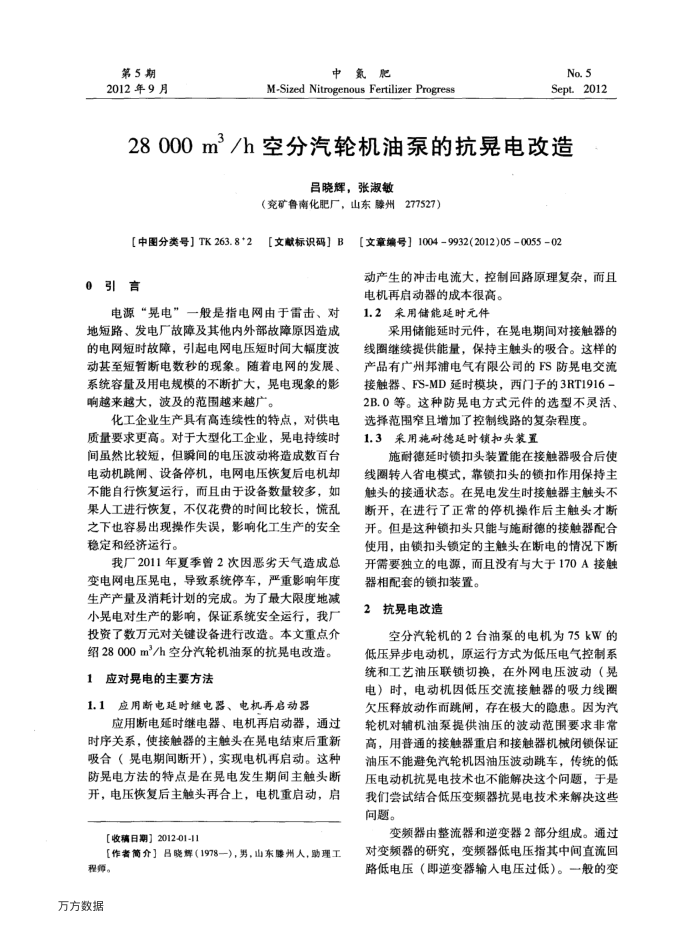

28000m3/h空分汽轮机油泵的抗晃电改造
吕晓辉，张淑敏
（兖矿鲁南化肥厂，山东滕州277527）
【中图分类号】TK263.8*2
【文献标识码】B【文章编号】10049932(2012)05005502
0引言
电源“晃电”一般是指电网由于雷击、对
地短路、发电广故障及其他内外部故障原因造成的电网短时故障，引起电网电压短时间大幅度波动甚至短暂断电数秒的现象。随着电网的发展系统容量及用电规模的不断扩大，晃电现象的影响越来越大，波及的范围越来越广。
化工企业生产具有高连续性的特点，对供电
质量要求更高。对于大型化工企业，晃电持续时间虽然比较短，但瞬间的电压波动将造成数百台电动机跳闸、设备停机，电网电压恢复后电机却不能自行恢复运行，而且由于设备数量较多，如果人工进行恢复，不仅花费的时间比较长，慌乱之下也容易出现操作失误，影响化工生产的安全稳定和经济运行。
我厂2011年夏季曾2次因恶劣天气造成总
变电网电压晃电，导致系统停车，严重影响年度生产产量及消耗计划的完成。为了最大限度地减小晃电对生产的影响，保证系统安全运行，我厂投资了数万元对关键设备进行改造。本文重点介绍28000m/h空分汽轮机油泵的抗晃电改造。
1应对异电的主要方法
1.1应用断电延时继电器、电机再启动器
应用断电延时继电器、电机再启动器，通过时序关系，使接触器的主触头在见电结束后重新吸合（晃电期间断开），实现电机再启动。这种防电方法的特点是在晃电发生期间主触头断开，电压恢复后主触头再合上，电机重启动，启
[收稿日期】2012-01-11
【作者简介】吕晓辉（1978—），男，山东滕州人，助理工程师。
万方数据
动产生的冲击电流大，控制回路原理复杂，而且
电机再启动器的成本很高。 1.2采用储能延时元件
采用储能延时元件，在晃电期间对接触器的
线圈继续提供能量，保持主触头的吸合。这样的产品有广州邦浦电气有限公司的FS防异电交流接触器、FS-MD延时模块，西门子的3RT1916-2B.0等。这种防晃电方式元件的选型不灵活、
选择范围窄且增加了控制线路的复杂程度。 1.3采用施耐德延时锁扣头装置
施耐德延时锁扣头装置能在接触器吸合后使线圈转人省电模式，靠锁扣头的锁扣作用保持主触头的接通状态。在见电发生时接触器主触头不断开，在进行了正常的停机操作后主触头才断开。但是这种锁扣头只能与施耐德的接触器配合使用，由锁扣头锁定的主触头在断电的情况下断开需要独立的电源，而且没有与大于170A接触
器相配套的锁扣装置。 2抗晃电改造
空分汽轮机的2台油泵的电机为75kW的低压异步电动机，原运行方式为低压电气控制系统和工艺油压联锁切换，在外网电压波动（易电）时，电动机因低压交流接触器的吸力线圈欠压释放动作而跳闸，存在极大的隐患。因为汽轮机对辅机油泵提供油压的波动范围要求非常高，用普通的接触器重启和接触器机械闭锁保证油压不能避免汽轮机因油压波动跳车，传统的低压电动机抗晃电技术也不能解决这个问题，于是我们尝试结合低压变频器抗晃电技术来解决这些问题。
变频器由整流器和逆变器2部分组成。通过对变频器的研究，变频器低电压指其中间直流回路低电压（即逆变器输人电压过低）。一般的变
