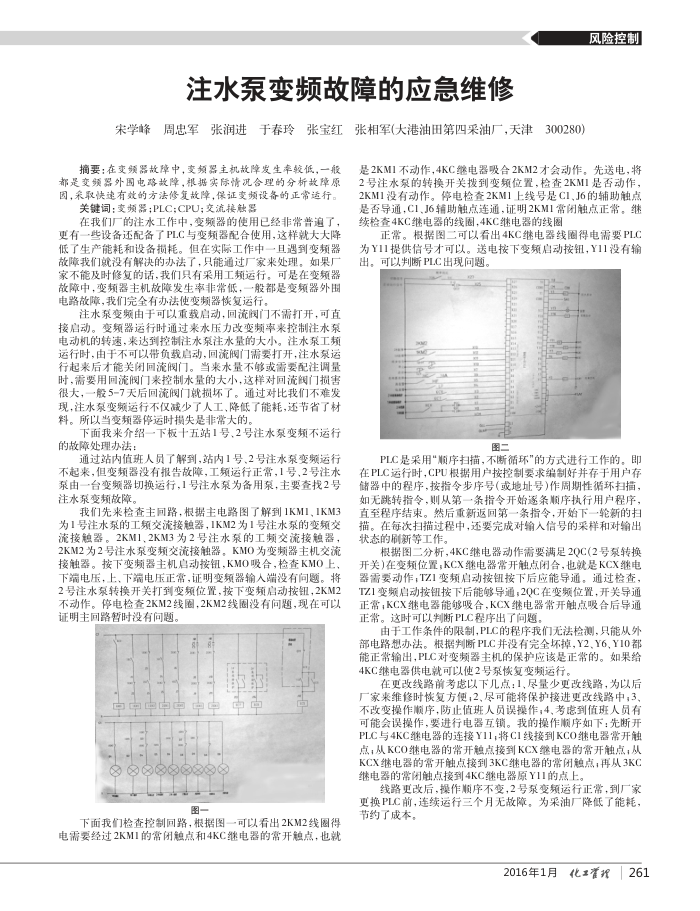

注水泵变频故障的应急维修
宋学峰周忠军张润进于春玲张宝红张相军(大港油田第四采油厂，天津300280)
摘要：在变频器故障中，变频器主机故障发生率较低，一股都是变频器外图电路故障，根据实际情况合理的分析故障原因，采取快速有效的方法修复故障，保证变频设备的正常适行。
关键词：变频器；PLC：CPU；交流接触器
在我们厂的注水工作中，变频器的使用已经非常普追了，更有一些设备还配备了PLC与变频器配合使用，这样就大大降低了生产能耗和设备损耗。但在实际工作中一且遇到变频器故障我们就没有解决的办法了，只能通过厂家来处理，如果厂家不能及时修复的话，我们只有采用工频运行。可是在变频器故障中，变频器主机故障发生率非常低，一般都是变频器外围电路故障，我们完全有办法使变频器恢复运行。
注水泵变频由于可以重载启动，回流闵门不需打开，可直接启动。变频器运行时通过来水压力改变频率来控制注水系电动机的转速，来达到控制注水泵注水量的大小。注水泵工频运行时，由于不可以带负载启动，回流阀门需要打开，注水泵运行起来后才能关闭回流阀门。当来水量不够或雷要配注调量时，需要用回流阀门来控制水量的大小，这样对回流阀门损害很大，一般5-7天后回流阀门就损坏了。通过对比我们不难发现，注水泵变频运行不仅减少了人工，降低了能耗，还节省了材料。所以当变频器停运时损失是非常大的。
下面我来介绍一下板十五站1号、2号注水泵变频不运行
的故障处理办法：
通过站内值班人员了解到，站内1号、2号注水泵变频运行不起来，但变频器没有报告故障，工频运行正常，1号、2号注水系由一台变频器切换运行，1号注水系为备用系，主要查找2号注水系变频故障。
我们先来检查主回路，根据主电路图了解到1KM1，1KM3 为1号注水泵的工频交流接器，1KM2为1号注水泵的变频交流接触器。2KM1、2KM3为2号注水泵的工频交流接触器， 2KM2为2号注水系变频交流接触器，KMO为变频器主机交流接触器。按下变频器主机启动按钮，KMO吸合，检查KMO上下端电压，上、下端电压正常，证明变频器输人端没有问题。将 2号注水泵转换开关打到变频位置，按下变频启动按钮，2KM2 不动作。停电检查2KM2线圈，2KM2线圈没有问题，现在可以证明主回路暂时没有问题
图一
下面我们检查控制回路，根据图一可以看出2KM2线圈得电需要经过2KMI的常闭触点和4KC继电器的常开触点，也就
风险控制
是2KM1不动作，4KC继电器吸合2KM2才会动作。先送电，将 2号注水系的转换开关拨到变频位置，检查2KM1是否动作， 2KM1没有动作。停电检查2KM1上线号是C1，J6的辅助触点是否导通，C1、J6辅助触点连通，证明2KM1常闭触点正常。继续检查4KC继电器的线围，4KC继电器的线围
正常。根据图二可以看出4KC继电器线圈得电需要PLC 为Y11提供信号才可以。送电按下变频启动按钮，Y11没有输出。可以判断PLC出现问题。
图二
PLC是采用"顺序扫描，不断循环"的方式进行工作的。即在PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号（或地址号)作周期性循环扫描，如无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至程序结束。然后重新返回第一条指令，开始下一轮新的扫描。在每次扫描过程中，还要完成对输人信号的采样和对输出状态的刷新等工作。
根据图二分析，4KC继电器动作需要满足2QC(2号泵转换开关)在变频位置，KCX继电器常开触点闭合，也就是KCX继电器需要动作，TZ1变频启动按钮按下后应能导通，通过检查， TZ1变频启动按钮按下后能够导通；2QC在变频位置，开关导通正常，KCX继电器能够吸合，KCX继电器常开触点吸合后导通正常。这时可以判断PLC程序出了问题
由于工作条件的限制，PLC的程序我们无法检测，只能从外部电路想办法。根据判断PLC并没有完全坏掉，Y2、Y6，Y10都能正常输出，PLC对变频器主机的保护应该是正常的。如果给 4KC继电器供电就可以使2号系恢复变频运行，
在更改线路前考虑以下几点：1、尽量少更改线路，为以后厂家来维修时恢复方便，2尽可能将保护接进更改线路中，3 不改变操作顺序，防止值班人员误操作；4，考虑到值班人员有可能会误操作，要进行电器互锁。我的操作顺序如下：先断开 PLC与4KC继电器的连接Y11;将C1线接到KCO继电器常开触点；从KCO继电器的常开触点接到KCX继电器的常开触点；从 KCX继电器的常开触点接到3KC继电器的常闭点；再从3KC 继电器的常闭触点接到4KC继电器原Y11的点上。
线路更改后，操作顺序不变，2号泵变频运行正常，到厂家更换PLC前，连续运行三个月无故障。为采油厂降低了能耗，节约了成本。
