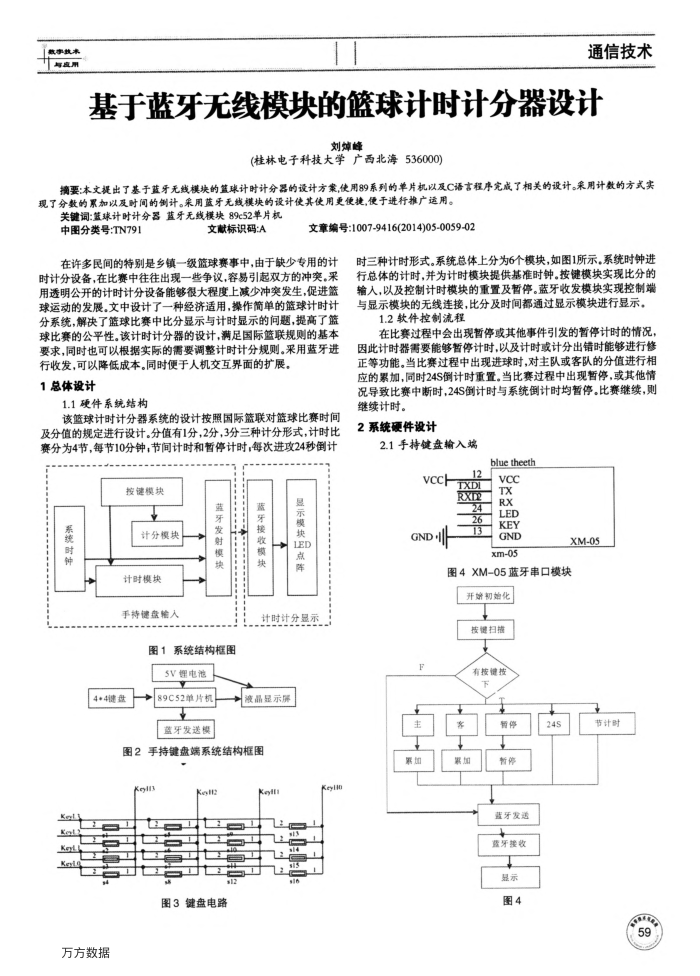

基于蓝牙无线模块的篮球计时计分器设计
刘煤峰
(桂林电子科技大学广西北海536000)
损要：本文提出了基于蓝牙无线模块的篮球计时计分器的设计方策，使用89系列的单片机以及C语言程序完成了相关的设计。采用计数的方式实现了分数的累加以及时间的例计。采用蓝牙无线模块的设计使其使用更使捷，便于进行推广运用。
关键词：蓝球计时计分器蓝牙无线模块89c52单片机
文献标识码：A
中图分类号：TN791
文章编号：1007-9416(2014)05-0059-02
在许多民间的特别是乡镇一级篮球赛事中，由于缺少专用的计时计分设备，在比赛中往往出现一些争议，容易引起双方的冲突。采用透明公开的计时计分设备能够很大程度上减少冲突发生，促进篮球运动的发展。文中设计了一种经济适用，操作简单的篮球计时计分系统，解决了篮球比赛中比分显示与计时显示的间题，提高了篮球比赛的公平性。该计时计分器的设计，满足国际篮联规则的基本要求，同时也可以根据实际的需要调整计时计分规则。采用蓝牙进
行收发，可以降低成本。同时便于人机交互界面的扩展。 1总体设计
1.1硬件系统结构
该篮球计时计分器系统的设计按照国际篮联对篮球比赛时间及分值的规定进行设计。分值有1分，2分，3分三种计分形式，计时比赛分为4节，每节10分钟，节间计时和暂停计时，每次进攻24秒倒计
按键模块
蓝
系统时钟
计分模块计时模块
手持键盘输人
牙发
图1系统结构框图 5V锂电池
4+4键盘
→89C52单片机蓝牙发送模
牙
液晶显示屏
图2手持键盘端系统结构框图
Keim
万方数据
Kn
图3键盘电路
kem
示模块 LED 点
Keylo
时三种计时形式。系统总体上分为6个模块，如图1所示。系统时钟进行总体的计时，并为计时模块提供基准时钟。按键模块实现比分的输人，以及控制计时模块的重置及暂停。蓝牙收发模块实现控制端与显示模块的无线连接，比分及时间都通过显示模块进行显示，
1.2软件控制流程
在比赛过程中会出现暂停或其他事件引发的暂停计时的情况，因此计时器需要能够暂停计时，以及计时或计分出错时能够进行修正等功能。当比赛过程中出现进球时，对主队或客队的分值进行相应的累加，同时24S倒计时重置。当比赛过程中出现暂停，或其他情况导致比赛中断时，24S倒计时与系统倒计时均暂停。比赛继续，则继续计时。
2系统硬件设计
2.1手持键盘输入端
blue theeth
vcch TNI
2 TXDI RX
vc TX RX
LED KEY GND so-wx
XM-05
图4XM-05蓝牙串口模块开始初始化
1
按继扫描有按键按
*暂停24s节计时主
累如
累加
暂停蓝牙发送蓝牙接收显示图4
