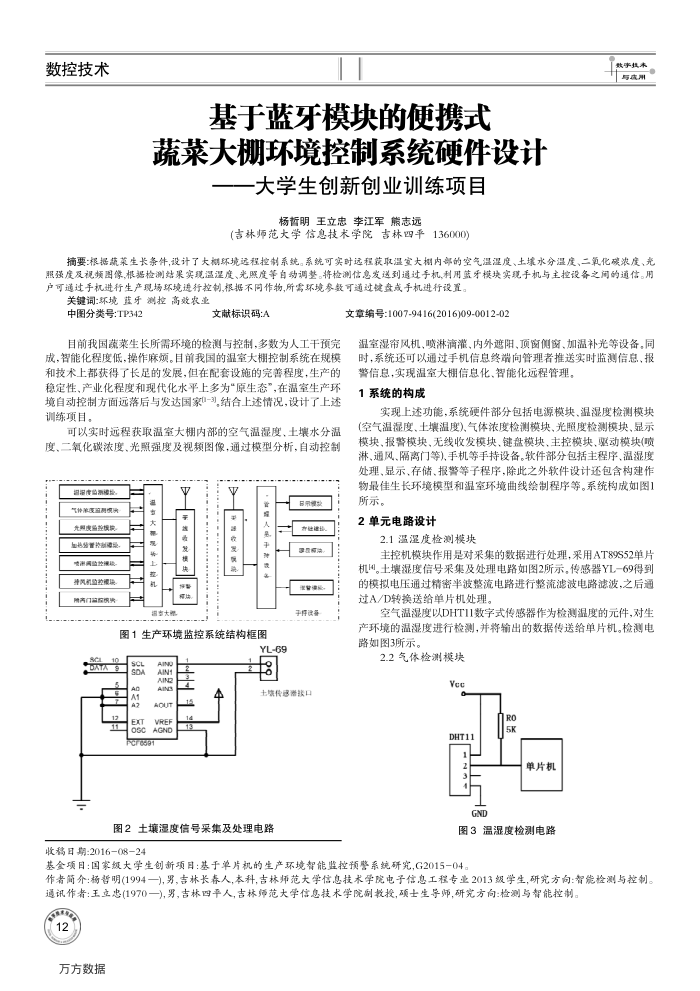

数控技术
基于蓝牙模块的便携式
蔬菜大棚环境控制系统硬件设计
大学生创新创业训练项目
杨哲明王立忠李江军熊志远
(吉林师范大学信息技术学院吉林四平136000)
费事机与质用
摘要：根据蔬革生长条件，设计了大环境运程控制系统。系统可实时远程获取温安大棚内部的空气温湿度、土埭水分温度、二氧化碳浓度、光照强度及视频图像，根据检测结果实境温湿度、光照度等自动调整。将检测信息发送到通过手机利用蓝牙模块实境手机与主控设各之间的通信。用户可通过手机进行生产现场环境递行控制,根据不同作物，所需环境参数可通过键盘或手机进行设置。
关键词：环境蓝牙测控高效农业
中图分类号：TP342
文献标识码:A
目前我国蔬菜生长所需环境的检测与控制，多数为人工于预完成，智能化程度低，操作麻烦。目前我国的温室大棚控制系统在规模和技术上都获得了长足的发展，但在配套设施的完善程度，生产的稳定性，产业化程度和现代化水平上多为"原生态”，在温室生产环境自动控制方面远落后与发达国家-3，结合上述情况，设计了上述训练项目。
可以实时远程获取温室大棚内部的空气温湿度、土壤水分温度、二氧化碳浓度、光照强度及视频图像，通过模型分析，自动控制
温据度监测接气件及监测资究
光照康监控线换加热s管格a源：变源调监控据况净风机监控线项降高门监保损究
拉
京大理
图1生产环境监控系统结构框图
YL-69
性递量原法
w营手得决备
土装传逐器获口
图2土壤湿度信号采集及处理电路
文章编号：1007-9416(2016)09-0012-02
温室湿帘风机、喷淋滴灌、内外遮阳、顶窗侧窗、加温补光等设备。同时，系统还可以通过手机信息终端向管理者推送实时监测信息，报
警信息，实现温室大棚信息化、智能化远程管理。 1系统的构成
实现上述功能，系统硬件部分包括电源模块、湿湿度检测模块(空气温混度、土壤温度)、气体浓度检测模块、光照度检测模块、显示模块、报警模块、无线收发模块、键盘模块、主控模块、驱动模块(喷淋、通风、隔离门等）手机等手持设备软件部分包括主程序、温湿度处理、显示、存储、报警等子程序，除此之外软件设计还包含构建作物最佳生长环境模型和温室环境曲线绘制程序等。系统构成如图1 所示。
2单元电路设计
2.1温湿度检测模块
主控机模块作用是对采集的数据进行处理，采用AT89S52单片机围。土壤湿度信号采集及处理电路如图2所示。传感器YL-69得到的模拟电压通过精密半波整流电路进行整流滤波电路滤波，之后通过A/D转换送给单片机处理。
空气温湿度以DHT11数字式传感器作为检测温度的元件，对生产环境的温湿度进行检测，并将输出的数据传送给单片机。检测电路如图3所示。
2.2气体检测模块
3
RO
DHT11
GND
5F
单片机
图3温湿度检测电路
收稿日期：201608-24
基金项目：国家级大学生创新项目：基于单片机的生产环境智能监控预警率统研究，G2015-04。
作者简介：杨暂明(1994一)，男，吉林长券人，本科.吉林师范大学信息技术学院电子信息工程专业2013级学生，研究方向：智能检测与控制。
通讯作者：王立忠(1970一),男，吉林四平人,吉林师范大学信息技术学院制教投，颈士生导师，研究方向：检测与智能控制。万方数据
