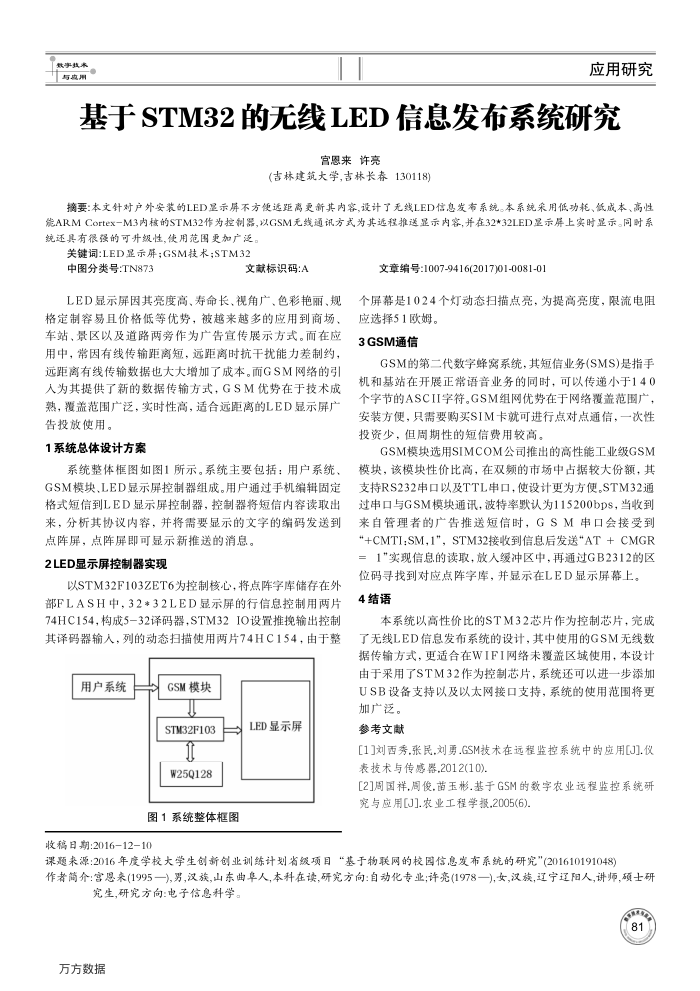

基于STM32的无线LED信息发布系统研究
宫恩来许亮
(吉林建筑大学，吉林长春130118)
摘要：本文针对户外安装的LED显示屏不方便选距高更新其内容，设计了无线LED信息发布系统。本系统采用低功耗、低成本、高性能ARMCortex一M3内核的STM32作为控制器，以GSM无线通讯方式为其选程推送显示内容，并在32*32LED是示屏上实时显示。同时系统还具有很强的可升级性，使用范图更加广泛，
关键词：LED显示屏；GSM技术；STM32
中图分类号：TN873
文献标识码：A
LED显示屏因其亮度高、寿命长、视角广、色彩艳丽、规格定制容易且价格低等优势，被越来越多的应用到商场、车站、景区以及道路两旁作为广告宣传展示方式。面在应用中，常因有线传输距离短，远距离时抗干扰能力差制约，远距离有线传输数据也大大增加了成本。而GSM网络的弓人为其提供了新的数据传输方式，GSM优势在于技术成熟，覆盖范围广泛，实时性高，适合远距离的LED显示屏广告投放使用。
1系统总体设计方案
系统整体框图如图1所示。系统主要包括：用户系统、 GSM模块、LED显示屏控制器组成。用户通过手机缩辑固定格式短信到LED显示屏控制器，控制器将短信内容读取出来，分析其协议内容，并将需要显示的文学的缩码发送到
点阵屏，点阵屏即可显示新推送的消息。 2LED显示屏控制器实现
以STM32F103ZET6为控制核心，将点阵字库储存在外部FLASH中，32*32LED显示屏的行信息控制用两片 74HC154，构成5-32译码器，STM32IO设置推挽输出控制其译码器输人，列的动态扫描使用两片74HC154，由于整
用户系统
GSM模块
LED显示屏
STM32F103 T W25Q128
图1系统整体框图
收稿日期：2016-12-10
文章编号:1007-9416(2017)01-0081-01
个屏幕是1024个灯动态扫描点亮，为提高亮度，限流电阻
应选择51欧姆。 3GSM通信
GSM的第二代数字蜂窝系统，其短信业务(SMS)是指手机和基站在开展正常语音业务的同时，可以传递小于140 个字节的ASCII字符。GSM组网优势在于网络覆盖范围广，安装方便，只需要购买SIM卡就可进行点对点通信，一次性投资少，但周期性的短信费用较高。
GSM模块选用SIMCOM公司推出的高性能工业级GSM 模块，该模块性价比高，在双频的市场中占据较大份额，其支持RS232串口以及TTL申口，使设计更为方便。STM32通过申口与GSM模块通讯，波特率默认为115200bps，当收到来自管理者的广告推送短信时，GSM串口会接受到"+CMTI:SM,1"，STM32接收到信息后发送“AT+CMGR =1"实现信息的读取，放人缓冲区中，再通过GB2312的区
位码寻找到对应点阵字库，并显示在LED显示屏幕上。 4结语
本系统以高性价比的STM32芯片作为控制芯片，完成了无线LED信息发布系统的设计，其中使用的GSM无线数据传输方式，更适合在WIFI网络未覆盖区域使用，本设计由于采用了STM32作为控制芯片，系统还可以进一步添加 USB设备支持以及以太网接口支持，系统的使用范国将更
加广泛。参考文献
[1]刘西秀,张民,刘勇.GSM技术在远程监控系统中的应用[J1.仪表技术与传感器.2012(10)
[2]周国祥,周俊.苗玉彬.基于GSM的数字农业远程监控系统研究与应用[J].农业工程学报,2005(6)
课题来源：2016年度学校大学生创新创业训练计划省级项目“基于物联网的校园信息发布系统的研究"(201610191048)
作者简介：宫恩来(1995一),剪，汉族，山东曲章人,本科在读，研完方向：自动化专业；许亮(1978一),女,汉族，辽宁辽阳人,讲师，硕士研
究生，研究方向：电子信息科学。万方数据
