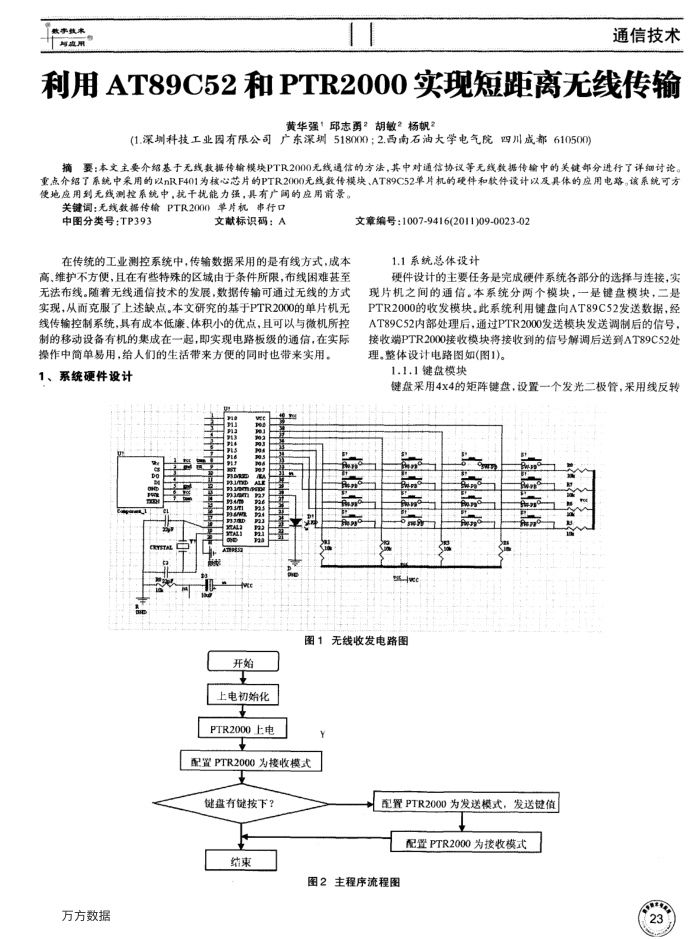

通信技术
利用AT89C52和PTR2000实现短距离无线传输
黄华强1邱志勇2胡敏2杨帆2
00908)
摘要：本文主要介绍基于无线数据传输模块PTR2000无线通信的方法，其中对通信协议等无线数据传输中的关健部分进行了详细讨论。重点介绍了系统中采用的以nRF401为核心芯片的PTR2000无线数传模块、AT89C52单片机的硬件和款件设计以及具体的应用电路。该系统可方便地应用到无线测控系统中，抗干扰能力强，具有广调的应用前景。
关键调：无线数据传输PTR2000单片机事行口
中图分类号：TP393
文献标识码：A
在传统的工业测控系统中，传输数据采用的是有线方式，成本高、维护不方便，且在有些特殊的区城由于条件所限，布线困难甚至无法布线。随着无线通信技术的发展，数据传输可通过无线的方式实现，从而克服了上述缺点。本文研究的基于PTR2000的单片机无线传输控制系统，具有成本低廉、体积小的优点，且可以与微机所控制的移动设备有机的集成在一起，即实现电路板级的通信，在实际
操作中简单易用，给人们的生活带来方便的同时也带来实用。 1、系统硬件设计
面
万方数据
社科科司中集集盟星员酒店
文章编号：1007-9416(2011)09-0023-02
1.1系统总体设计
硬件设计的主要任务是完成硬件系统各部分的选择与连接，实
现片机之间的通信。本系统分两个模块，一是键盘模块，二是 PTR2000的收发模块。此系统利用键盘向AT89C52发送数据，经 AT89C52内部处理后，通过PTR2000发送模块发送调制后的信号，接收端PTR2000接收模块将接收到的信号解调后送到AT89C52处理。整体设计电路图如(图1)。
1.1.1键盘模块
键盘采用4x4的矩阵键盘，设置一个发光二极管，采用线反转 at.jed
图1无线收发电路图
开始上电初始化 PTR2000上电
配置PTR2000为接收模式
4
键盘有键按下？
结束
配置PTR2000为发送模式，发送键值
配置PTR2000为接收模式
图2主程序流程图
