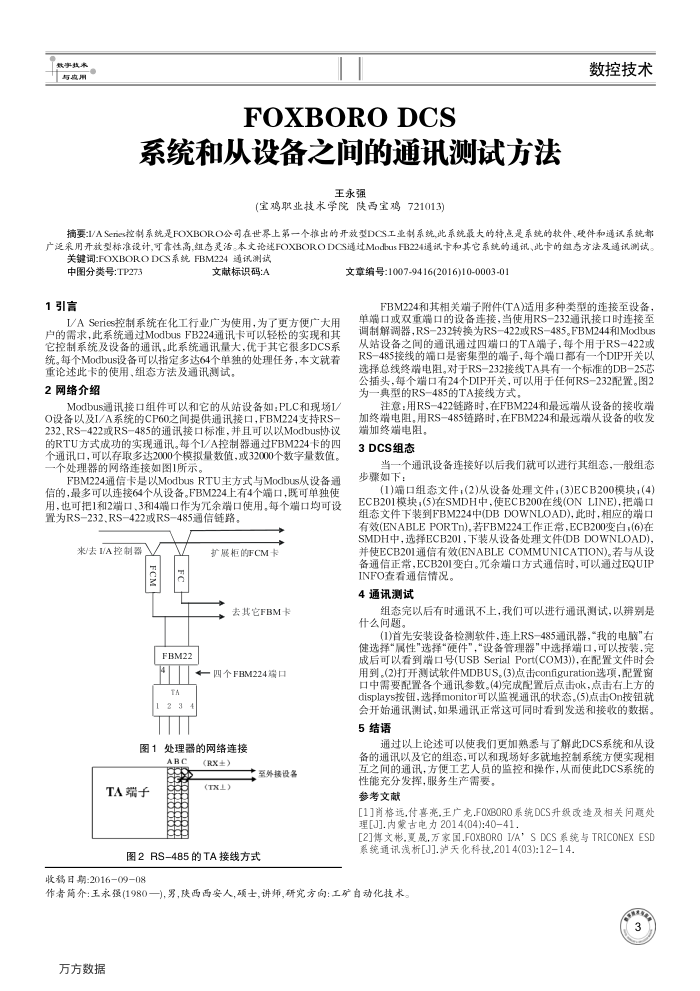

FOXBORO DCS
系统和从设备之间的通讯测试方法
王永强
(宝鸡职业技术学院陕西宝鸡721013)
数控技术
摘要：1/ASeries控制系统是FOXBORO公司在世累上第一个推出的开效型DCS工业制系就，此系就最大的特点是系统的软件、硬件和通试系统部广采用开放型标准设计，可靠性高，组态灵活。本文论述FOXBORODCS通过ModbusFB224通试卡和其它系统的通讯，此卡的组毒方法及通讯测试。
关键词:FOXBORODCS系统FBM224通讯测试
中图分类号：TP273 1引言
文献标识码:A
I/ASeries控制系统在化工行业广为使用，为了更方便广大用户的需求，此系统通过ModbusFB224通讯卡可以轻松的实现和其它控制系统及设备的通讯。此系统通讯量大，优于其它很多DCS系统。每个Modibus设备可以指定多达64个单独的处理任务，本文就着
重论述此卡的使用、组态方法及通讯测试。 2网络介绍
Modbus通讯接口组件可以和它的从站设备如：PLC和现场L/ O设备以及I/A系统的CP60之间提供通讯接口，FBM224支持RS-232、RS-422或RS485的通讯接口标准，并且可以以Modbus协议的RTU方式成功的实现通讯。每个1/A控制器通过FBM224卡的四个通讯口，可以存取多达2000个模拟量数值，或32000个数字量数值。个处理器的网络连接如图1所示。
FBM224通信卡是以ModbusRTU主方式与Modbus从设备通信的，最多可以连接64个从设备。FBM224上有4个筛口，既可单独使用，也可把1和2端口、3和4端口作为元余端口使用。每个端口均可设置为RS-232.RS-422或RS-485通信链路
来/去I/A控制器>
扩展柜的FCM卡
FCM
去其它FBM卡
FBM22
4四个FBM224端日
图1处理器的网络连接
ABC
TA端子
(RX±)(TXL)
、至外接设备
图2RS-485的TA接线方式
收移日期：2016-09-08
文章编号：1007-9416(2016)10-0003-01
FBM224和其相关端子附件(TA)适用多种类型的连接至设备，单端口或双重端口的设备连接，当使用RS-232通讯接口时连接至调制解调器，RS-232转换为RS-422或RS-485。FBM244和Modbus 从站设备之间的通讯通过四端口的TA端子，每个用于RS-422或 RS-485接线的端口是密集型的端子，每个端口都有一个DIP开关以选择总线终端电阻。对于RS-232接线TA具有一个标准的DB-25芯公插头，每个端口有24个DIP开关，可以用于任何RS-232配置。图2 为一典型的RS-485的TA接线方式。
注意：用RS-422链路时，在FBM224和最远端从设备的接收端加终端电阻。用RS-485链路时，在FBM224和最远端从设备的收发
端加终端电阻。 3DCS组态
当一个通讯设备连接好以后我们就可以进行其组态，一般组态步骤如下：
(1)端口组态文件；(2)从设备处理文件；(3)ECB200模块；(4) ECB201模块；(5)在SMDH中，使ECB200在线(ONLINE)，把端口组态文件下装到FBM224中(DBDOWNLOAD)，此时，相应的端口有效(ENABLEPORTn),若FBM224工作正常,ECB200变白(6)在 SMDH中，选择ECB201，下装从设备处理文件(DBDOWNLOAD)，并使ECB2OI通信有效(ENABLECOMMUNICATION)。若与从设备通信正常，ECB201变白。允余端日方式通信时，可以通过EQUIP
INFO查看通信情况。 4通讯测试
组态完以后有时通讯不上，我们可以进行通讯测试，以辨别是什么问题。
(1)首先安装设备检测软件，连上RS-485通讯器，"我的电脑"右健选择“属性"选择“硬件”，“设备管理器"中选择端口，可以按装，完成后可以看到端口号(USBSerial Port(COM3))，在配置文件时会用到。(2)打开测试软件MDBUS。(3)点击configuration选项，配置窗口中需要配置各个通讯参数。(4)完成配置后点击ok，点击右上方的 displays按钮，选择monitor可以监视通讯的状态。5)点击On按钮就会开始通讯测试，如果通讯正常这可同时看到发送和接收的数据。
5结语
通过以上论述可以使我们更加熟悉与了解此DCS系统和从设备的通讯以及它的组态，可以和现场好多就地控制系统方便实现相互之间的通讯，方便工艺人员的监控和操作，从而使此DCS系统的
性能充分发挥，服务生产需要。参考文献
[1]肖格远，付喜亮.王广龙.FOXBORO系统DCS升级改造及相关间题处理[J].内蒙古电力2014(04):40-41，
[2]傅文彬.夏晟，万家国.FOXBOROI/A'SDCS系统与TRICONEXESD 系统通讯浅析[J].泸天化科技,2014(03):12-14.
