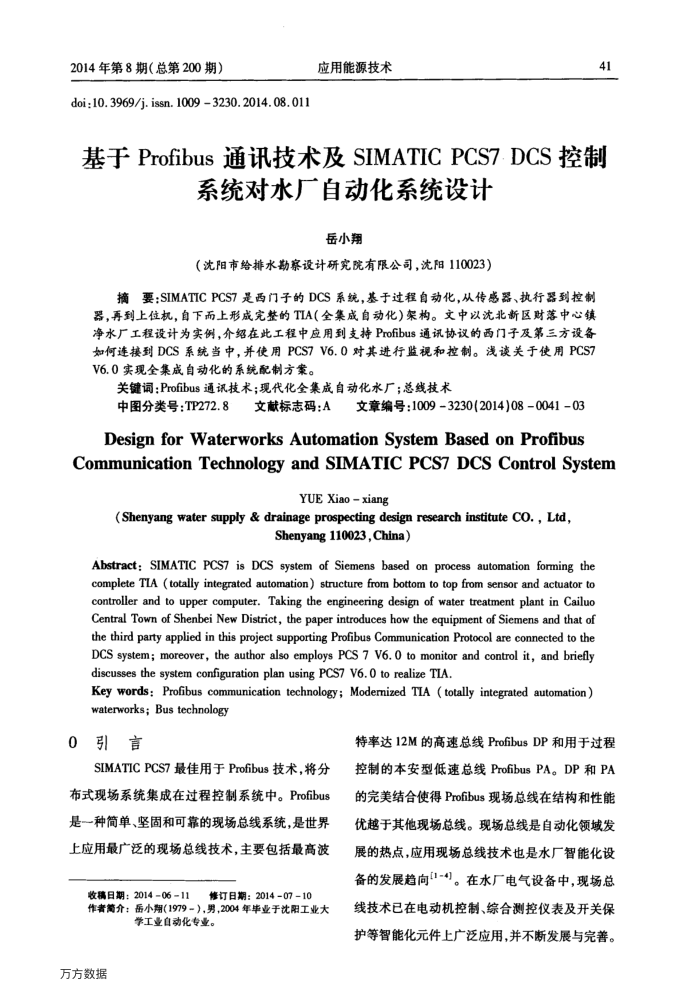

2014年第8期（总第200期）
doi:10. 3969/j. issn. 1009 3230. 2014.08. 011
应用能源技术
41
基于Profibus通讯技术及SIMATICPCS7.DCS控制
系统对水广自动化系统设计
岳小翔
（沈阳市给排水勘察设计研究院有限公司，沈阳110023）
摘要：SIMATICPCS7是西门子的DCS系统，基于过程自动化，从传感器、执行器到控制器，再到上位机，自下而上形成完整的TIA(全集成自动化)架构。文中以沈北新区财落中心镇净水厂工程设计为实例，介绍在此工程中应用到支持Profibus通讯协议的西门子及第三方设备如何连接到DCS系统当中，并使用PCS7V6.0对其进行监视和控制。浅谈关于使用PCS7 V6.0实现全集成自动化的系统配制方案。
关键词：Profibus通讯技术；现代化全集成自动化水厂；总线技术
中图分类号：TP272.8文献标志码：A文章编号：1009-3230(2014)08-0041-03 DesignforWaterworksAutomationSystemBasedonProfibus
CommunicationTechnologyandSIMATICPCS7DCSControlSystem
YUE Xiao xiang
(Shenyang water supply& drainage prospecting design research institute CO.,Ltd，
Shenyang110023,China)
Abstract:SIMATIC PCS7 is DCS system of Siemens based on process automation forming the complete TLA (totally integrated automation) structure from bottom to top from sensor and actuator to controller and to upper computer. Taking the engineering design of water treatment plant in Cailuo Central Town of Shenbei New District, the paper introduces how the equipment of Siemens and that of the third party applied in this project supporting Profibus Communication Protocol are connected to the DCS system; moreover, the author also employs PCS 7 V6. O to monitor and control it, and briefly discusses the system configuration plan using PCS7 V6.O to realize TIA.
Key words: Profibus communication technology; Modemized TIA (totally integrated automation) waterworks; Bus technology
0引言
SIMATICPCS7最佳用于Profibus技术，将分布式现场系统集成在过程控制系统中。Profibus 是一种简单、坚固和可靠的现场总线系统，是世界上应用最广泛的现场总线技术，主要包括最高波
收稿日期：20140611
修订日期：2014-0710
作者简介：岳小期（1979－），男，2004年毕业于沈阳工业大
学工业自动化专业。
万方数据
特率达12M的高速总线ProfibusDP和用于过程控制的本安型低速总线ProfibusPA。DP和PA 的完美结合使得Profibus现场总线在结构和性能优越于其他现场总线。现场总线是自动化领域发展的热点，应用现场总线技术也是水厂智能化设备的发展趋向1-4)。在水厂电气设备中，现场总线技术已在电动机控制、综合测控仪表及开关保护等智能化元件上广泛应用，并不断发展与完善。
