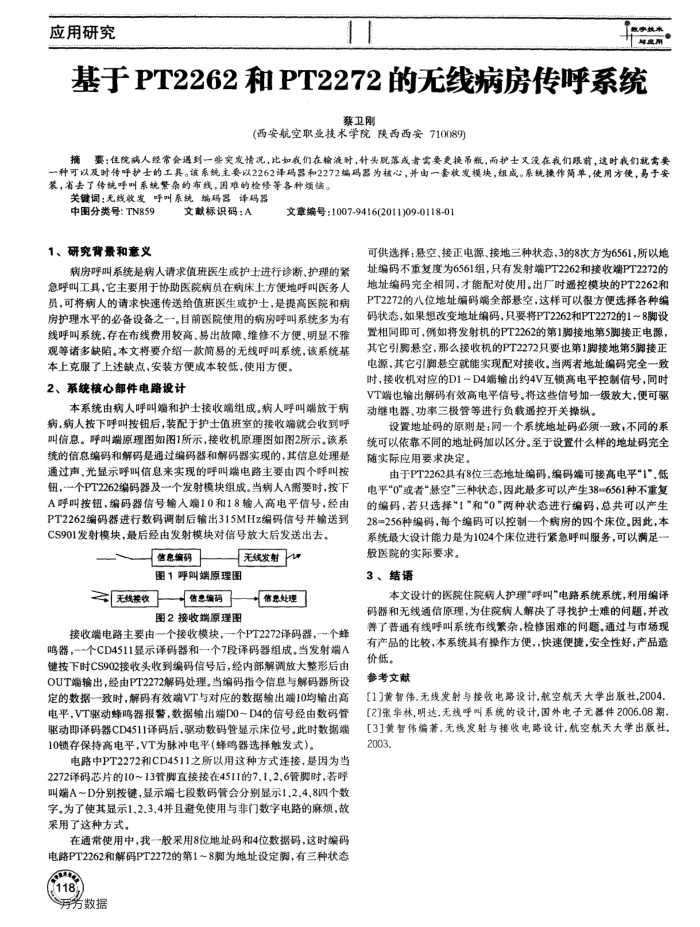

基于PT2262和PT2272的无线病房传呼系统
蔡卫刚
(西安航空职业技术学院陕西西安710089)
要：住院病人经常会遇到一费突发情况，比如截们在榆液时，针头既落或者需要更换吊瓶，两护士又没在我们跟前，这时我们就需要摘
一种可以及时传呼护士的工具。该系统主要以2262译码器和2272编码器为核心，并由一套收发模块，组成。系统操作简单，使用方便，易于安装，省去了传统呼叫系统繁杂的布线，国难的检修等各种烦恼。
关键词：无线收发呼叫系统编码器译码器
中图分类号：TN859 研究背景和意义
1
文献标识码：A
文章编号：1007-9416(2011)09-0118-01
可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地
病房呼叫系统是病人请求值班医生或护士进行诊断、护理的紧急呼叫工具，它主要用于协助医院病员在病床上方便地呼叫医务人员，可将病人的请求快速传送给值班医生或护士，是提高医院和病房护理水平的必备设备之一。目前医院使用的病房呼叫系统多为有线呼叫系统，存在布线费用较高、易出故障、维修不方便、明显不雅观等诸多缺陷。本文将要介绍一款简易的无线呼叫系统，该系统基
本上克服了上述缺点，安装方便成本较低，使用方便。 2、系统核心部件电路设计
本系统由病人呼叫端和护士接收端组成。病人呼叫端放于病病，病人按下呼叫按钮后，装配于护士值班室的接收端就会收到呼叫信息。呼叫端原理图如图1所示，接收机原理图如图2所示。该系统的信息编码和解码是通过编码器和解码器实现的，其信息处理是通过声、光显示呼叫信息来实现的呼叫端电路主要由四个呼叫按钮，一个PT2262编码器及一个发射模块组成。当病人A需要时，按下 A呼叫按钮，编码器信号输入端10和18输入高电平信号，经由 PT2262编码器进行数码调制后输出315MHz编码信号并输送到 CS901发射模块，最后经由发射模块对信号放大后发送出去。
信息编码
无统发射
图1呼叫端原理图
2无线接收上
信息编码
图2接收端原理图
信息处理
接收端电路主要由一个接收模块，一个PT2272译码器，~个蜂鸣器，==个CD4511显示译码器和-
一个7段译码器组成，当发射端A
键按下时CS902接收头收到编码信号后，经内部解调放大整形后由 OUT端输出，经由PT2272解码处理。当编码指令信息与解码器所设定的数据-致时，解码有效端VT与对应的数据输出端10均输出高电平，VT驱动蜂鸣器报警，数据输出端DO～D4的信号经由数码管驱动即译码器CD4511译码后，驱动数码管显示床位号。此时数据端 10锁存保持高电平，VT为脉冲电平(蜂鸣器选择触发式)。
电路中PT2272和CD4511之所以用这种方式连接，是因为当 2272译码芯片的10~～13管脚直接接在4511的7、1、2、6管脚时，若呼叫端A~D分别按键，显示端七段数码管会分别显示1、2、4、8四个数字。为了使其显示1.2.3、4并且避免使用与非门数字电路的麻烦，故采用了这种方式。
在通常使用申，我
一般采用8位地证码和4位数据码，这时编码
电路PT2262和解码PT2272的第1~8脚为地址设定脚，有三种状态
118 游数据
址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用。出厂时遥控模块的PT2262和 PT2272的八位地址编码端全部悬空，这样可以很方便选择各种编码状态，如果想改变地址编码，只要将PT2262和PT2272的1~8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V互锁高电平控制信号，同时 VT端也输出解码有效高电平信号。将这些信号加-一级放大，便可驱动继电器、功率三极管等进行负载遇控开关操纵。
设置地址码的原则是：网一个系统地址码必须一致，不同的系统可以依靠不同的地址码加以区分。至于设置什么样的地址码完全随实际应用要求决定。
由于PT2262具有8位三态地址编码，编码端可接高电平"1，低电平"0"或者“悬空"三种状态，因此最多可以产生38=6561种不重复的编码，若只选择“1和"0"两种状态进行编码，总共可以产生 28=256种编码，每个编码可以控制一个病房的四个床位。因此，本系统最大设计能力是为1024个床位进行紧急呼叫服务，可以满足--
般医院的实际要求。 3、结语
本文设计的医院住院病人护理“呼叫"电路系统系统，利用编译码器和无线通信原理，为住院病人解决了寻找护士难的问题，并改善了普通有线呼叫系统布线繁杂，检修困难的间题。通过与市场现有产品的比较，本系统具有操作方便，，快速便捷，安全性好，产品造
价低。参考文献
[1]黄智伟.无线发射与接收电路设计,航空航天大学出版社,2004.[2]张华林，明达，无线呼叫系统的设计，国外电子元器件2006.08期[3]黄智伟编著，无线发射与接收电路设计，航空航天大学出版社， 2003.
