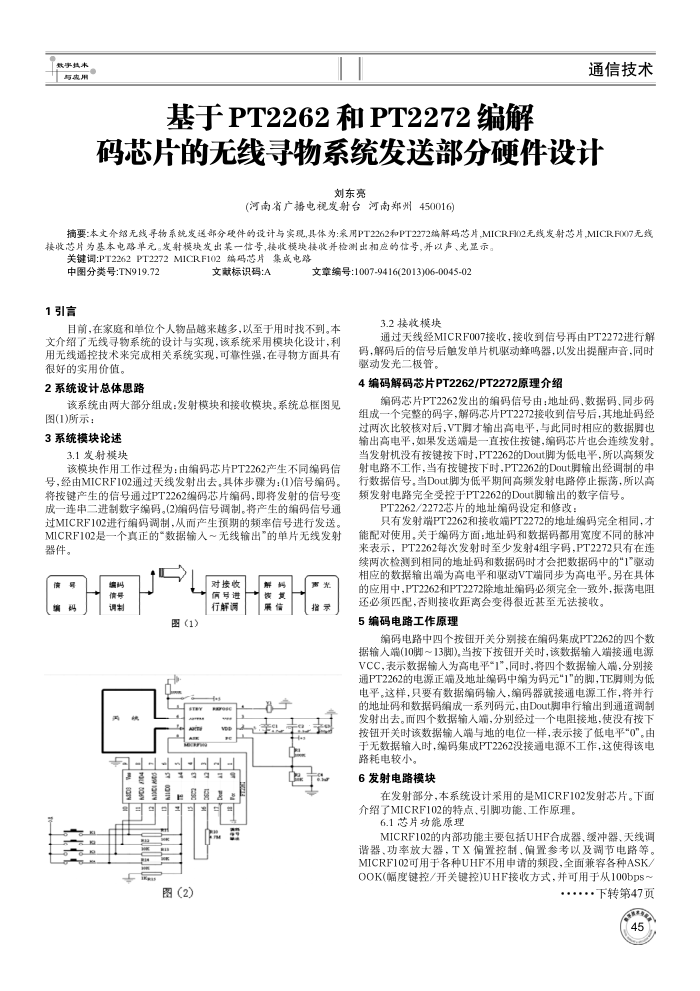

数学热本与变用
基于PT2262和PT2272编解
通信技术
码芯片的无线寻物系统发送部分硬件设计
刘东亮
(河南省广播电视发射台河南郑州450016)
摘要：本文介绍无线寻物系统发送部分硬件的设计与实见，具体为：采用PT2262和PT2272编解码芯片，MICRFI02无线发射芯片，MICRF007无线接收芯片为基本电路单元。发射模块发出某一信号，接收模块接收并检测出相应的信号，并以声、光量示。
关键调:PT2262PT2272MICRF102编码芯片集成电露
文章编号：1007-9416(2013)06-0045-02
中图分类号：TN919.72 1引言
文献标识码：A
3.2接收模块
目前，在家庭和单位个人物品越来越多，以至于用时找不到。本文介绍了无线寻物系统的设计与实现，该系统采用模块化设计，利用无线遥控技术来完成相关系统实现，可靠性强，在寻物方面具有很好的实用价值。
2系统设计总体思路
该系统由两大部分组成：发射模块和接收模块。系统总框图见图(1)所示：
3系统模块论述
3.1发射模块
该模块作用工作过程为：由编码芯片PT2262产生不同编码信号，经由MICRF102通过天线发射出去。具体步骤为：(1)信号编码。将按键产生的信号通过PT2262编码芯片编码，即将发射的信号变成一连串二进制数字编码。(2)编码信号调制。将产生的编码信号通过MICRF102进行缩码调制，从而产生预期的频率信号进行发送。 MICRF102是一个真正的数据输入～无线输出的单片无线发射器件。
编鸭信号
编
调制
美医
图(1)
对接收偏号进行解调
A
图(2)
解聘真果信
宁
需光指示
a
通过天线经MICRF007接收，接收到信号再由PT2272进行解码，解码后的信号后触发单片机驱动蜂鸣器，以发出提醒声音，同时驱动发光二极管。
4编码解码芯片PT2262/PT2272原理介绍
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端是一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262的Dout脚为低电平，所以高频发射电路不工作，当有按键按下时，PT2262的Dout脚输出经调制的串行数据信号。当Dout脚为低平期间高频发射电路停止振荡，所以高频发射电路完全受控于PT2262的Dout脚输出的数字信号。
PT2262/2272芯片的地址编码设定和修改：
只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用。关于编码方面：地址码和数据码都用宽度不同的脉冲来表示，PT2262每次发射时至少发射4组字码，PT2272只有在连续两次检测到相同的地址码和数据码时才会把数据码中的"1"驱动相应的数据输出端为高电平和驱动VT端同步为高电平。另在具体的应用中，PT2262和PT2272除地址编码必须完全一致外，振荡电阻
还必须匹配，否则接收距离会变得很近甚至无法接收。 5编码电路工作原理
编码电路中四个按钮开关分别接在编码集成PT2262的四个数
据输人端(10脚~13脚)，当按下按钮开关时，该数据输人端接通电源 VCC，表示数据输人为高电平"1"，同时，将四个数据输人端，分别接通PT2262的电源正箱及地址编码中编缩为码元“1"的脚，TE脚则为低电平。这样，只要有数据编码输人，编码器就接通电源工作，将并行的地址码和数据码编成一系列码元，由Dout脚申行输出到通道调制发射出去。而四个数据输人端，分别经过一个电阻接地，使没有按下按钮开关时该数据输人端与地的电位一样，表示接了低电平“0"。由于无数据输入时，编码集成PT2262没接通电源不工作，这使得该电
路耗电较小。 6发射电路模块
在发射部分，本系统设计采用的是MICRF102发射芯片。下面介绍了MICRF102的特点、引脚功能、工作原理。
6.1芯片功能原理
MICRF102的内部功能主要包括UHF合成器、缓冲器、天线调谐器、功率放大器，TX偏置控制、偏置参考以及调节电路等。 MICRF102可用于各种UHF不用申请的频段，全面兼容各种ASK/ OOK(幅度键控/开关键控)UHF接收方式，并可用于从100bpS~
··.下转第47页
