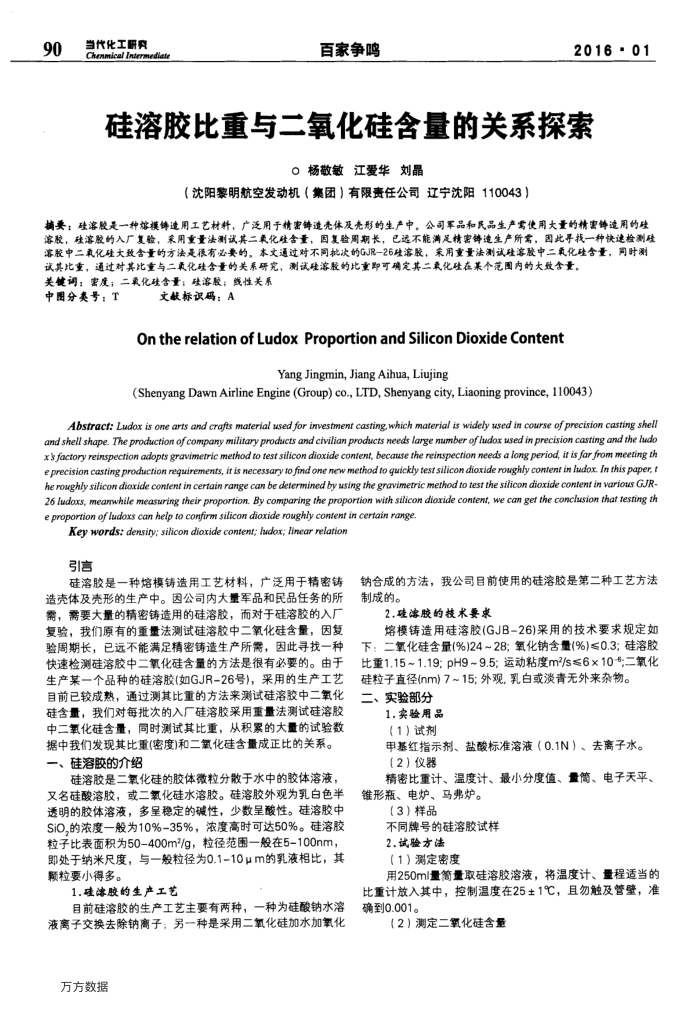

90
当代化工时究
Chenmical Intermediate
百家争鸣
2016-01
硅溶胶比重与二氧化硅含量的关系探索
O杨敬敏江爱华刘晶
（沈阳黎明航空发动机（集团）有限责任公司辽宁沈阳110043）
摘要：硅溶股是一种熔模铸造用工艺材料，广泛用于精密铸遗壳体及壳形的生产中。公司军品和民品生产需使用大量的精密铸造用的硅溶胶，硅溶胶的入厂复验，来用重量法测试其二氧化硅含量，固复验周期长，已选不能满足精密铸造生产所需，固此寻找一种快速检测硅溶胶中二氯化硅大致含量的方法是很有必要的。本文通过对不同批次的GJR一26壁溶胶，来用重量法测试硅溶股中二氧化硅含量，同时测
试其比重，通过对其比重与二氧化硅含量的关系研究，测试硅溶股的比重即可确定其二氧化硅在某个范图内的大致含量。关键调：密度；二氧化硅含量；硅溶股；线性关系
中图分类号：T
文载标识码：A
OntherelationofLudoxProportionandSiliconDioxideContent
Yang Jingmin,JiangAihua,Liujing
(Shenyang Dawn Airline Engine (Group) co.,LTD,Shenyang city, Liaoning province, 110043)
Abstract: Ludox is one arts and crgfts material ssed for investment casting,which material is widely ssed in cotrse of precision casting shell and shell shape. The production of company military products and civilian products needs large mumber of ludox used in precision casting and the ludo x3factory reinspection adopts gravimetric method to test silicon dioxide conten, because thereinspection needs along period, it isfarfrom meetingth e precision casting production requirements, it is necessary fofind one new method to qutickly test silicon dioxide roughly confent in ludox. In this paper, he roughly silicon dioxide content in certain range can be determined by using the gravimetric method to test the silicon dioxide content in various GJR-26 ludoxs, meamwhile measuring their proportion. By comparing the proportion with silicon dioride content, we can ger the conchasion that testing th e proportion of ludoxs can help to confirm silicon dioxide roughly content in certain range
Key words: density: silicon dioxide content,; hudox; linear relation 引言
硅溶胶是一种熔模铸造用工艺材料，广泛用于精密铸造壳体及壳形的生产中。因公司内大量军品和民品任务的所需，需要大量的精密铸造用的硅溶胶，而对于硅溶胶的入厂复验，我们原有的重量法测试硅溶胶中二氧化硅含量，因复验周期长，已远不能满足精密铸造生产所需，因此寻找一种快速检测硅溶胶中二氧化硅含量的方法是很有必要的。由于生产某一个品种的硅溶胶(如GJR-26号)，采用的生产工艺目前已较成熟，通过测其比重的方法来测试硅溶胶中二氧化硅含量，我们对每批次的入厂硅溶胶采用重量法测试硅溶胶中二氧化硅含量，同时测试其比重，从积累的大量的试验数据中我们发现其比重(密度)和二氧化硅含量成正比的关系。
硅溶胶的介绍
硅溶胶是二氧化硅的胶体微粒分散于水中的胶体溶液，又名硅酸溶胶，或二氧化硅水溶胶。硅溶胶外观为乳白色半透明的胶体溶液，多呈稳定的碱性，少数呈酸性。硅溶胶中 SiO,的浓度一般为10%-35%，浓度高时可达50%。硅溶胶粒子比表面积为50-400m/g，粒径范围一般在5-100nm，即处于纳米尺度，与一般粒径为0.1-10μm的乳液相比，其颗粒要小得多。
1.硅溶胶的生产工艺
目前硅溶胶的生产工艺主要有两种，一种为硅酸钠水溶液离子交换去除钠离子：另一种是采用二氧化硅加水加氧化万方数据
钠合成的方法，我公司目前使用的硅溶胶是第二种工艺方法制成的。
2.硅溶胶的技术要求
熔模铸造用硅溶胶(GJB-26)采用的技术要求规定如下：二氧化硅含量(%)24~28；氧化钠含量(%)≤0.3；硅溶胶比重1.15~1.19;pH9~9.5运动粘度m/s≤6×10-6;二氧化
硅粒子直径(nm)7~15;外观，乳白或淡青无外来杂物。二、实验部分
1.实验用品（1）试剂
甲基红指示剂、盐酸标准溶液（0.1N）、去离子水。（2）仪器
精密比重计、温度计、最小分度值、量筒、电子天平、锥形瓶、电炉、马弗炉。
（3）样品
不同牌号的硅溶胶试样
2.试验方法（1）测定密度
用250ml量筒量取硅溶胶溶液，将温度计、量程适当的比重计放入其中，控制温度在25±1℃，且勿触及管壁，准确到0.001。
（2）测定二氧化硅含量
