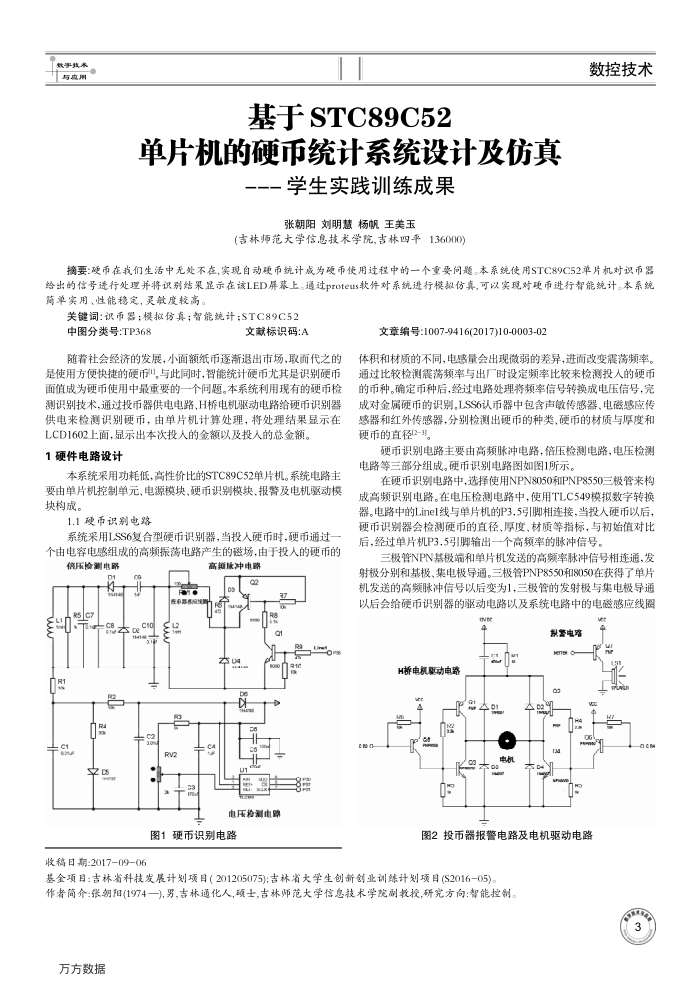

基于STC89C52
单片机的硬币统计系统设计及仿真
学生实践训练成果张朝阳刘明慧杨帆王美玉
(吉林师范大学信息技术学院,吉林四平136000)
数控技术
摘要：硬币在我们生活中无处不在，实现自动硬币统计成为硬币使用过程中的一个重要问题。本系使用STC89C52单片机对识币器给出的信号进行处理并将识列结果显示在该LED屏求上。通过proteus软件对系统进行模数仿真，可以实现对硬币进行智能统计。本系统简单实用、性能稳定，灵敏度较高
关键词：识币器；模拟仿真；智能统计；STC89C52
中图分类号：TP368
文献标识码：A
随着社会经济的发展，小面额纸币逐渐退出市场，取而代之的是使用方便快捷的硬币"，与此同时，智能统计硬币尤其是识别硬币面值成为硬币使用中最重要的一个间题。本系统利用现有的硬币检测识别技术，通过投币器供电电路、H桥电机驱动电路给硬币识别器供电来检测识别硬币，由单片机计算处理，将处理结果显示在
LCD1602上面，显示出本次投人的金额以及投人的总金额。 1硬件电路设计
本系统采用功耗低，高性价比的STC89C52单片机。系统电路主要由单片机控制单元、电源模块、硬币识别模块、报警及电机驱动模块构成。
1.1硬币识别电路
系统采用LSS6复合型硬币识别器，当投人硬币时，硬币通过个由电容电感组成的高频振荡电路产生的磁场由于投人的硬币的
倍压险测电路
L1
R5C7
字S
c
C10
手E路 M
高脉冲电路
Q2
R
oe
04
8 电压检测电路
图1硬币识别电路
收稿日期：201709-06
文章编号:1007-9416(2017)10-0003-02
体积和材质的不同，电感量会出现微弱的差异，进而改变震荡频率。通过比较检测震荡频率与出厂时设定频率比较来检测投人的硬币的币种。确定币种后，经过电路处理将频率信号转换成电压信号，完成对金属硬币的识别。LSS6认币器中包含声敏传感器、电磁感应传感器和红外传感器，分别检测出硬币的种类、硬币的材质与厚度和硬币的直径[2-3)。
硬币识别电路主要由高频脉冲电路，倍压检测电路，电压检测电路等三部分组成。硬币识别电路图如图1所示。
在硬币识别电路中，选择使用NPN8050和PNP8550三极管来构成高频识别电路。在电压检测电路中，使用TLC549模拟数字转换器。电路中的Linel线与单片机的P3.5引脚相连接，当投人硬币以后，硬币识别器会检测硬币的直径、厚度、材质等指标，与初始值对比后，经过单片机P3.5引脚输出一个高频率的脉冲信号。
三极管NPN基极端和单片机发送的高频率脉冲信号相连通，发射极分别和基极，集电极导通。三极管PNP8550和8050在获得了单片机发送的高额脉冲信号以后变为1，三极管的发射极与集电极导通以后会给硬币识别器的驱动电路以及系统电路中的电磁感应线圈
te 4
H桥电机股动电路
报警电露
图2投币器报警电路及电机驱动电路
基金项目：吉林省科技发展计划项目（201205075)：吉林省大学生创新创业训练计划项目(S2016-05)
作者简介：张朝阳(1974一)男，吉林通化人,硕士,吉林师范大学信息技术学院教投.研究方向：智能控制。万方数据
