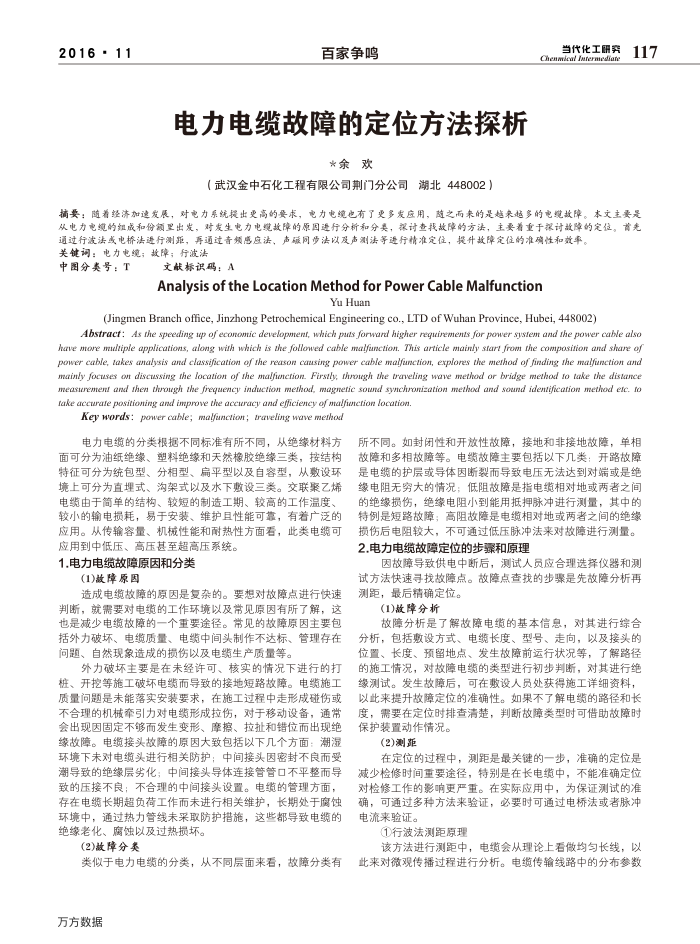

电力电缆故障的定位方法探析
*余欢
（武汉金中石化工程有限公司荆门分公司湖北448002）
当代化工研
117
摘要：随着经济加速发展，对电力系统提出更高的要求，电力电缆也有了更多发应用，随之而来的是越来越多的电缆故障。本文主要是从电力电缆的组成和份额里出发，对发生电力电缆故障的原固逐行分析和分美，探讨查我故障的方法，主要着重于探讨故障的定位。首先
通过行减法或电桥法速行测距，再通过音频历应法，声碳同少法以及声测法等速行情准定住，提升故障定位的准确性和效率。关键词：电力电缆；故障；行波法
中图分类号：T
文献标识码：A
AnalysisoftheLocationMethodforPowerCableMalfunction
YuHuan
(Jingmen Branch office, Jinzhong Petrochemical Engineering co., LTD of Wuhan Province, Hubei, 448002)
Abstracf: As rhe speeding tp of economic developmenr, which pars forward higher reqiuiremens for power system and the power cable also have more mtltiple applications, along with which is the followed cable maifanction. This article mainly start from the composition and share oy power cable, takes antalysis and classijfication of the reason causing power cable malfanction, explores the merhod of finding the maifianctiont and mainly focuses ont discussing rhe locaziont of the malfioncrion. Firstly, rhrotigh zhe traneling wave method or bridge method to take the distance measterement and then throigh zhe frequency inductiont method, magneric sound synichronization mezhod and sound idenzification method eic. fo fake accurafe positioning and improve the accracy and efficiency of malfiction location
Key words: power cabe; malfunctionr; raveling wavemethod
电力电缆的分类根据不同标准有所不同，从绝缘材料方面可分为油纸绝缘、塑料绝缘和天然橡胶绝缘三类，按结构特征可分为统包型、分相型、扁平型以及自容型，从数设环境上可分为直埋式、沟架式以及水下败设三类。交联聚乙烯电缆由于简单的结构、较短的制造工期、较高的工作温度、较小的输电损耗，易于安装、维护且性能可靠，有若广泛的应用。从传输容量、机械性能和耐热性方面若，此类电缆可
应用到中低压、高压甚至超高压系统。 1.电力电缆故障原因和分类
(1)故障原因
造成电缆故障的原因是复杂的。要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。带见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。
外力破坏主要是在未经许可、核实的情况下进行的打桩、开挖等施工破坏电缆而导致的接地短路故障。电缆施工质量问题是未能落实安装要求，在施工过程中走形成碰伤或不合理的机械牵引力对电缆形成拉伤，对于移动设备，通带会出现因固定不够面发生变形、摩擦、拉扯和错位而出现绝缘故障。电缆接头故障的原因大致包括以下几个方面：潮湿环境下未对电缆头进行相关防护：中间接头因密封不良而受潮导致的绝缘层劣化；中间接头导体连接管管口不平整而导致的压接不良：不合理的中间接头设置。电缆的管理方面，存在电缆长期超负荷工作而未进行相关维护，长期处于腐蚀环境中，通过热力管线未采取防护措施，这些都导致电缆的绝缘老化、腐蚀以及过热损坏。
(2)故障分类
类似于电力电缆的分类，从不同层面来看，故障分类有万方数据
所不同。如封闭性和开放性故障，接地和非接地故障，单相故障和多相故障等。电缆故障主要包括以下几类：开路故障是电统的护层或导体因断裂而导致电压无法达到对端或是维缘电阻无穷大的情况；低阻故障是指电缆相对地或两者之间的绝缘损伤，绝缘电阻小到能用抵押脉冲进行测量，其中的特例是短路故障；高阻故障是电缆相对地或两者之间的绝缘损伤后电阻较大，不可通过低压脉冲法采对故障进行测量。 2.电力电缆故障定位的步骤和原理
因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速导找故障点。故障点查找的步骤是先故障分析再测距，最后精确定位。
(1)故障分析
故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。
(2)测距
在定位的过程中，测距是最关键的一步，准确的定位是
减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。
①行波法测距原理
该方法进行测距中，电缆会从理论上看傲均匀长线，以
此来对微观传播过程进行分析。电缆传输线路中的分布参数
