数字电能计量之浅析
王青之
(广东电网有限责任公司茂名供电局广东茂名525000)
学术论坛
摘要：近年来,变电站的智能化发展不断扩大规模,技术更新的也非常快,为了造应电力企业加此快的发展速度,数字电能计量系统应运而生,使变电站具有数字特征从根本上改变了计量系统的结构。文中主要对数字电能计量系统的构或和效累给予详期的分步分析,以便在今后的工作中能够更好地实现对数字电能计量系统的运行和维护
关键词：数字电能计量计量系统电压互感器检定技术
中图分类号：TM933
文献标识码:A
随着电网智能化的不断普及，传统的变电站已经远远不能满足现代化电网的发展要求，因此，数字电能技术得到了大力发展，不仅改变了变电站的结构，也能更好地适应智能电网的发展需求，数字计量系统的主要数字对象是变电站的一次设备和二次设备，在高速信息网络的基础上，以标准化的数字信息为依据，实现信息的相互操作和共享，并在网络数据的基础上，不断完善各项自动化功能，比
如信息管理、控制保护、测量监视等。 1数字电能计量系统的构成及效果
1.1采集模块与合并单元
与传统的计量系统相比，采集模块和合并单元都是数字电能计量系统新增的功能装置，采集模块的作用就是实现对数据的采集和处理工作，对于各个计量点所监测的数据，主变电站能够顺利实现数据采集，对于采集终端的状态变化、数据动态及电能表数据的变化情况给予良好的分析很和监测，及时将收集的数据储存在数据库中，定期完成上报工作，对于电网运行中的异常表现，能够及时向上级反馈，实现数据信息的定义及周期性采集，合并单元主要分为两种，分别为数字输人合并单元、模拟量输人合并单元，分别具有不
升流装置
基准CT 0
高精度I/V转换和模数转换
+
文章编号:1007-9416(2014)11-0217-02
同的功能表现，都是以数字形式来表达输人量、输出量，电子式互感器配合数字输入合并单元使用，只对各个阶段的采样值实现合并，并生成规约数据，从原则上分析，合并单元不会改变数值，也不会带来其他误差，当传统互感器配合模拟量输人合并单元使用时，将模拟量的二次电压和二次电流作为输人量。除了此项功能之外，还能实现模数的转换和对二次模拟量实现调整，在此过程中，附加误差就会产生，因此，对合并单元进行检定也是必不可少的。
1.2数字电能计量系统与传统计量系统的误差比较
与传统计量系统比较，数字电能计量系统引人了更多的高新技术，比如合并单元、数据采集模块、电子式互感器等，对于计量装置发生的误差，能够更加清楚的分清责任，主要使用的检测方法有现场校验仪和"瓦秒法"等，一且发现误差较大，大多是计量装置存在故障，只要经过附心查找，故障点很容易被发现，准确性和精密度比较高，及时制定相应的处理措施，大大降低了故障点查找的难度。面传统的计量装置，一且发现系统误差，由于装置比较落后，还是采用比较传统认为排查故障方式，不仅消耗大量的人力、物理和财力，而且查找故障点的速度比较慢，准确性也不高，容易出现电流电压互
一次电流被测ECT
·
二次电流采样值
二次电流
合并单元
IEC618509—1/2
基准时钟产生单元
误差计算

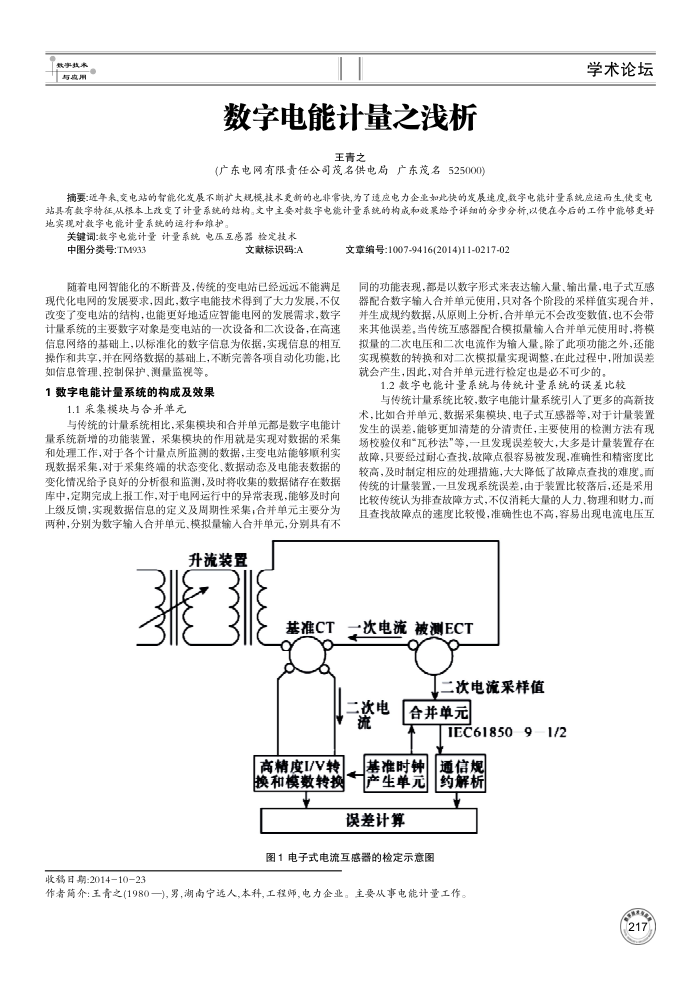

图1电子式电流互感器的检定示意图
收稿日期：2014-10-23
通信规约解析
