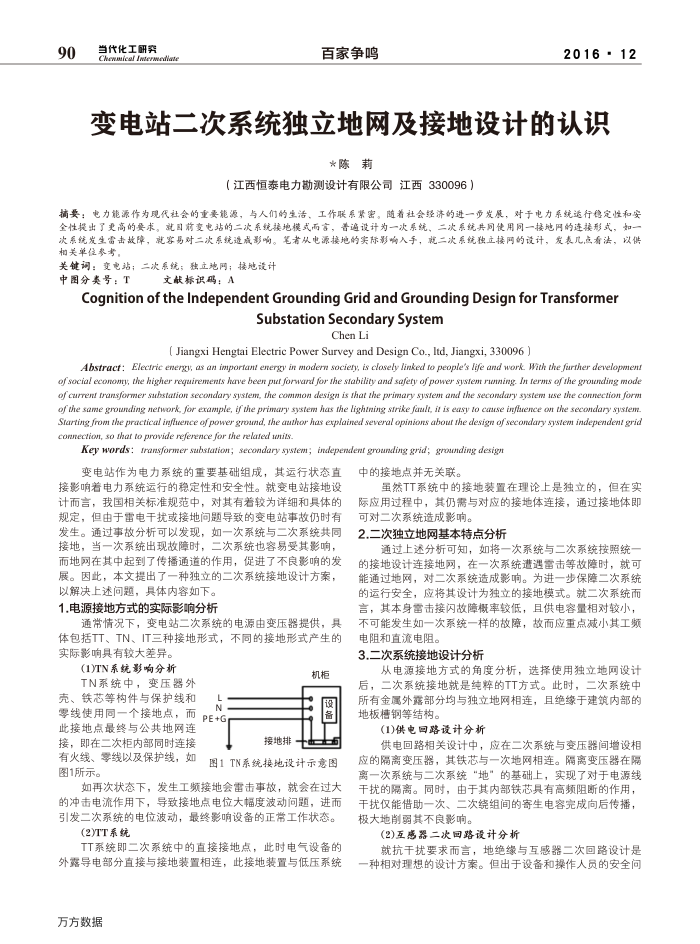

变电站二次系统独立地网及接地设计的认识
*陈莉
（江西恒泰电力勘测设计有限公司江西330096）
摘要：电力能源作为现代社会的重委要能源，与人们的生活、工作联系紧密。随着社会经济的进一步发展，对于电力系统运行稳定性和安全性提出了更高的要求，就目前变电站的二次系统接地模式而富，普遍设计为一次系统，二次系统共同使用同一接地网的连接形式，如一次系统发生雷击故障，就客易对二次系统造成影响。笔者从电源接地的实际影响人手，就二次系统独立接网的设计，发表几点看法，以供相关单任参考，
关键词：变电站；二次系统；独立地网；楼地设计
中图分类号：T
文献标识码：A
CognitionoftheIndependentGroundingGridandGroundingDesignforTransformer
SubstationSecondarySystem
Chen Li
【Jiangxi HengtaiElectricPower Survey andDesignCo.,ltd,Jiangxi,330096]
Abstracf: Electric energu, as an importam energy in moderm sociery, is closely linked to people's life and work. With the farrher developmen! of social economty, the higher requirements hanve been piar fonvard for the stability and sofery of power system rinning, In ferms of the grotending mode of current fransformer sabstation secondary system, fhe common design is that zhe primary sysfem and zhe secondary system se the connection form of the same grounding efwork,for example, if the primary system has the lighining strike fault, it is easy lo carse infaence on the secondary Sysfem Starting from zhe practical influence of power groand, rhe aazhor has explained several opinions abour the design of secondary system independen grid connection, so thar to provide reference for rhe relared tonits.
Key words:transformer substation; secondary system; independenf grounding grid; grounding design
变电站作为电力系统的重要基础组成，其运行状态直接影响若电力系统运行的稳定性和安全性。就变电站接地设计而言，我国相关标准规范中，对其有着较为详细和具体的规定，但由于雷电干扰或接地问题导致的变电站事故仍时有发生。通过事故分析可以发现，如一次系统与二次系统共同接地，当一次系统出现故障时，二次系统也容易受其影响，而地网在其中起到了传播通道的作用，促进了不良影响的发展。因此，本文提出了一种独立的二次系统接地设计方案，
以解决上述问题，具体内容如下。 1.电源接地方式的实际影响分析
通常情况下，变电站二次系统的电源由变压器提供，具体包括TT、TN、IT三种接地形式，不同的接地形式产生的实际影响具有较大差异。
(1)TN系统影响分析
TN系统中，变压器外壳、铁芯等构件与保护线和零线使用同一个接地点，而PE+G 此接地点最终与公共地网连
接，即在二次柜内部同时连接有火线、零线以及保护线，如图1所示。
+
接地排：
机柜
99
设备
图1TN系统接地设计示意图
如再次状态下，发生工频接地会雷击事故，就会在过大的冲击电流作用下，导致接地点电位大幅度波动问题，进而引发二次系统的电位波动，最终影响设备的正常工作状态。
(2)TT系统
TT系统即二次系统中的直接接地点，此时电气设备的外露导电部分直接与接地装置相连，此接地装置与低压系统万方数据
中的接地点并无关联。
虽然TT系统中的接地装置在理论上是独立的，但在实际应用过程中，其仍需与对应的接地体连接，通过接地体即可对二次系统造成影响。
2.二次独立地网基本特点分析
通过上述分析可知，如将一次系统与二次系统按照统的接地设计连接地网，在一次系统遣遇雷击等故障时，就可能通过地网，对二次系统造成影响。为进一步保障二次系统的运行安全，应将其设计为独立的接地模式。就二次系统而言，其本身雷击接闪故障概率较低，且供电容量相对较小，不可能发生如一次系统一样的故障，故而应重点减小其工频电阻和直流电阻。
3.二次系统接地设计分析
从电源接地方式的角度分析，选择使用独立地网设计后，二次系统接地就是纯粹的TT方式。此时，二次系统中所有金属外露部分均与独立地网相连，且绝缘于建筑内部的地板槽钢等结构。
(1)供电回路设计分析
供电回路相关设计中，应在二次系统与变压器间增设相应的隔离变压器，其铁芯与一次地网相连。隔离变压器在隔离一次系统与二次系统“地”的基础上，实现了对于电源线干扰的隔离。同时，由于其内部铁芯具有高频阻断的作用，干扰仅能借助一次、二次绕组间的寄生电容完成向后传播，极大地削弱其不良影响。
(2)互感器二次回路设计分析
就抗干扰要求而言，地绝缘与互感器二次回路设计是
一种相对理想的设计方案。但出于设备和操作人员的安全问
