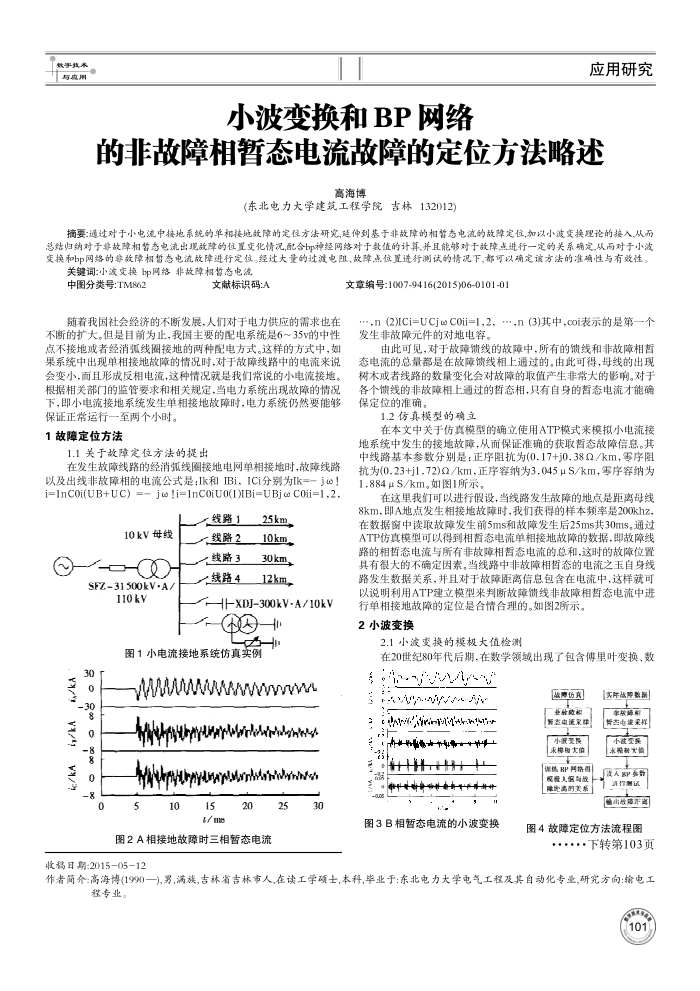

小波变换和BP网络
应用研究
的非故障相暂态电流故障的定位方法略述
高海博
(东北电力大学建筑工程学院吉林132012)
摘要通过对于小电流中接地系统的单接地故障的定住方法研究,延伸到基于非故障的相替态电流的故障定位,加以小波变换理论的接入,从而总结归纳对于非故障相替态电流出现改障的位置史化情况,配合bp神经网络对予数值的计算，并且能够对于改障点进行一定的关系确定,从而对于小波变换和bp网络的非改障相督态电流故障进行定位。经过大量的过渡电阻、故障点位置进行测试的情况下,都可以确定该方法的准确性与有效性。
关键词:小波变换bp网络非故障相督态电流
中图分类号：TM862
文献标识码：A
随着我国社会经济的不断发展，人们对于电力供应的需求也在不断的扩大。但是目前为止，我国主要的配电系统是6～35v的中性点不接地或者经消弧线圈接地的两种配电方式。这样的方式中，如果系统中出现单相接地故障的情况时，对于故障线路中的电流来说会变小，面且形成反相电流这种情况就是我们常说的小电流接地。根据相关部门的监管要求和相关规定，当电力系统出现故障的情况下，即小电流接地系统发生单相接地故障时，电力系统仍然要能够
保证正常运行一至两个小时。 1故障定位方法
1.1关于故障定位方法的提出
在发生故障线路的经消弧线圈接地电网单相接地时，故障线路以及出线非故障相的电流公式是：Ik和IBi，ICi分别为Ik=-jw！ i=lnCoi(UB+UC) = jw !i=lnCoiUo(1)IBi=UBj α COi=1,2,
一线路1
10kV母线
SFZ31500kV·A/
110 kv
线路2 线路3 线路4
25km 10km 30km 12km
XDJ300kV·A/10kv()
图1小电流接地系统仿真实例
ikA ig/kA ic/kA
30 0
90 0 0 8 0
L b yphww
5
10
15 ≤/ ms
20
图2A相接地故障时三相暂态电流
收移日期：2015-05-12
25
30
文章编号:1007-9416(2015)06-0101-01
..n(2)ICi=UCiα Coii=1,2，...,n(3)其中.coi表示的是第—个发生非故障元件的对地电容。
由此可见，对于故障馈线的故障中，所有的馈线和非故障相暂态电流的总量都是在故障馈线相上通过的。由此可得，母线的出现树本或者线路的数量变化会对故障的取值产生非常大的影响。对于各个馈线的非故障相上通过的哲态相，只有自身的暂态电流才能确保定位的准确，
1.2仿真模型的确立
在本文中关于仿真模型的确立使用ATP模式来模拟小电流接地系统中发生的接地故障，从而保证准确的获取哲态故障信息。其中线路基本参数分别是：正序阻抗为(0.17+j0.38Q/km，零序阻抗为(0.23+il.72)0/km正序容纳为3.045μS/km.零序容纳为 1.884μS/km。如图1所示。
在这里我们可以进行假设，当线路发生故障的地点是距离母线 8km，即A地点发生相接地故障时，我们获得的样本频率是200khz，在数据窗中读取故障发生前5ms和故障发生后25ms共30ms。通过 ATP仿真模型可以得到相暂态电流单相接地故障的数据，即故障线路的相哲态电流与所有非故障相暂态电流的总和，这时的故障位置具有很大的不确定因素。当线路中非故障相哲态的电流之玉自身线路发生数据关系，并且对于故障距离信息包含在电流中，这样就可以说明利用ATP建立模型来判断故障馈线非故障相哲态电流中进
行单相接地故障的定位是合情合理的。如图2所示。 2小波变换
2.1小波变换的模极大值检测
在20世纪80年代后期，在数学领域出现了包含傅里叶变换，数:iny
wwn.n Etbattirinpttkhtm + $h
图3B相暂态电流的小波变换
康伤典在收效积军电流聚单
小爱要承提大的
RP网络得总股人编制故障路高的关系
实降战降数器车故临暂点电速果样
小波要要要智大临
人BP 达
编市故障平
图4故障定位方法流程图
···下转第103页
作者简介：高海博(1990一),男，满族,吉林省吉林市人,在读工学项士，本科,毕业于：东北电力大学电气工程及其自动化专业,研究方向：输电工
程专业。
