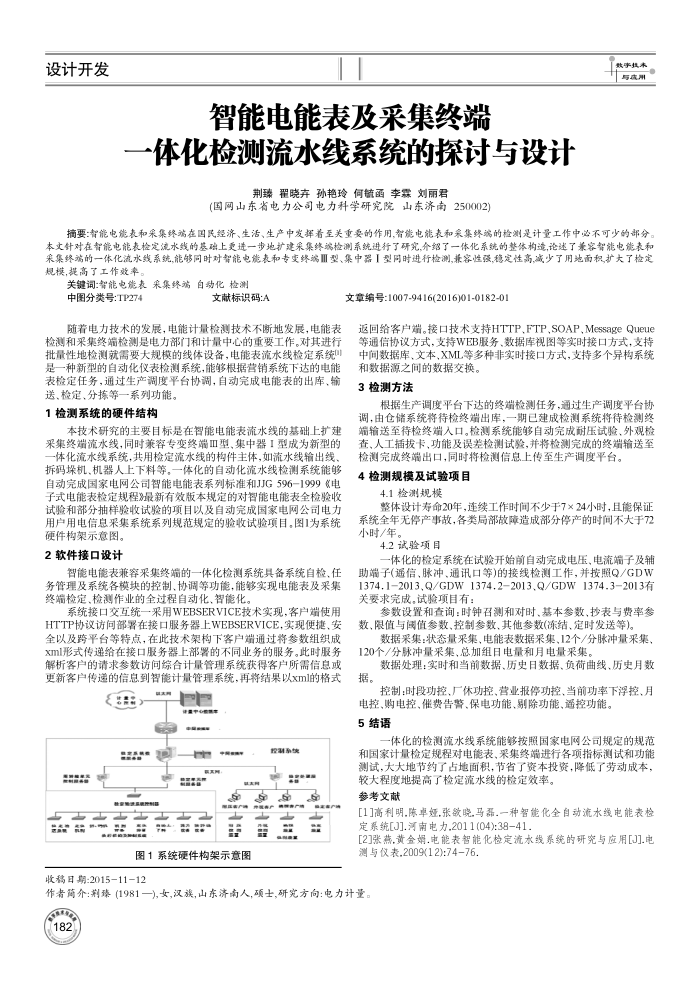

设计开发
智能电能表及采集终端
一体化检测流水线系统的探讨与设计
荆臻翟晓卉孙艳玲何毓函李霖刘丽君
(国网山东省电力公司电力科学研究院山东济南250002)
数字投本开写流用
摘要：督能电能表和采集终端在国民经济、生活、生产中发挥看至关重要的作用,智能电能表和象集终端的检测是计量工作中必不可少的部分本文针对在智能电能表检定流水线的基础上更进一步地扩建采集终端检测系统进行了研究,介绍了一体化系统的整体构造,论述了兼容智能电能表和采集终端的一体化流水线系统,能够同时对智能电能表和专变终端皿型、集中器1型同时进行检测,兼容性强,稳定性高,减少了用地面积扩大了检定规模，提高了工作效率。
关键词：智能电能表采集终端自动化检测
中图分类号：TP274
文献标识码：A
随着电力技术的发展，电能计量检测技术不断地发展，电能表检测和采集终端检测是电力部门和计量中心的重要工作。对其进行批量性地检测就需要大规模的线体设备，电能表流水线检定系统叫是一种新型的自动化仪表检测系统，能够根据营销系统下达的电能表检定任务，通过生产调度平台协调，自动完成电能表的出库、输
送、检定、分等一系列功能。 1检测系统的硬件结构
本技术研究的主要目标是在智能电能表流水线的基础上扩建采集终端流水线，同时兼容专变终端Ⅱ型，集中器1型成为新型的一体化流水线系统，共用检定流水线的构件主体，如流水线输出线、拆码垛机、机器人上下料等。一体化的自动化流水线检测系统能够自动完成国家电网公司智能电能表系列标准和JJG596-1999（电子式电能表检定规程》最新有效版本规定的对智能电能表全检验收试验和部分抽样验收试验的项目以及自动完成国家电网公司电力用户用电信息采集系统系列规范规定的验收试验项目。图1为系统
硬件构架示意图。 2软件接口设计
智能电能表兼容采集终端的一体化检测系统具备系统自检、任务管理及系统各模块的控制、协调等功能，能够实现电能表及采集终端检定、检测作业的全过程自动化、智能化
系统接口交互统一采用WEBSERVICE技术实现，客户端使用 HTTP协议访问部署在接口服务器上WEBSERVICE，实现便捷、安全以及跨平台等特点，在此技术架构下客户端通过将参数组织成 xmI形式传递给在接口服务器上部署的不同业务的服务。此时服务解析客户的请求参数访问综合计量管理系统获得客户所需信息或更新客户传递的信息到智能计量管理系统，再将结果以xm的格式
净量中心品中
南可格品R制B
11
品护
o
中国R
x
双大R
服ae产场
国
量8
图1系统硬件构架示意图
收移日期：2015-11-12
2*a
定产场
a产
文章编号:1007-9416(2016)01-0182-01
返回给客户端。接口技术支持HTTP、FTP，SOAP，MessageQueue 等通信协议方式，支持WEB服务、数据库视图等实时接口方式，支持中间数据库、文本，XML等多种非实时接口方式，支持多个异构系统
和数据源之间的数据交换。 3检测方法
根据生产调度平台下达的终端检测任务，通过生产调度平台协调，由仓储系统将待检终端出库，一期已建成检测系统将待检测终端输送至待检终端人口。检测系统能够自动完成附压试验、外观检查、人工插拔卡、功能及误差检测试验，并将检测完成的终端输送至
检测完成终端出口，同时将检测信息上传至生产调度平台。 4检测规模及试验项目
4.1检测规模
整体设计寿命20年，连续工作时间不少于7×24小时，且能保证系统全年无停产事故，各类局部故障造成部分停产的时间不大于72 小时/年
4.2试验项目
一体化的检定系统在试验开始前自动完成电压，电流端子及辅助端子(遥信、脉冲、通讯口等)的接线检测工作，并按照Q/GDW 1374.12013,Q/GDW 1374.22013,Q/GDW 1374.32013有关要求完成。试验项目有：
参数设置和查询：时钟召测和对时、基本参数，抄表与费率参数、限值与阅值参数、控制参数、其他参数冻结、定时发送等)。
数据采集：状态量采集、电能表数据采集，12个/分脉冲量采集， 120个/分脉冲量采集、总加组日电量和月电量采集
数据处理：实时和当前数据、历史日数据.负荷曲线、历史月数
据
控制：时段功控、厂体功控、营业报停功控、当前功率下浮控、月
电控、购电控、催费告警、保电功能、别除功能，遥控功能。 5结语
一体化的检测流水线系统能够按照国家电网公司规定的规范和国家计量检定规程对电能表，采集终端进行各项指标测试和功能测试，大大地节约了占地面积，节省了资本投资，降低了劳动成本，
较大程度地提高了检定流水线的检定效率。参考文献
[1]高利明.陈車娅,张敏晓,马磊.一种智能化全自动流水线电能表检定系统[J].河南电力.2011(04):38-41.
[2]张燕,黄金娟.电能表智能化检定流水线系统的研究与应用[J].电测与仪表,2009(12):74-76.
作者简介：荆臻(1981一),女,汉族，山东济南人,硕士,研究方向：电力计量 82
