数字技术与应用
基于SIXNET工业以太网的华菱涟钢
能源管理系统设计
祖国建刘桂兰
(委底职业技术学院潮南委底417000)
·应用研究·
摘要：在充分调研华菱违钢和了解国内其他冶金企业的能源管理现状的基础上，针对目前钢使企业能源管理过于封闭，提出了基于SIXNET工业以太网能源管理系统的软硬件设计方案，该系统以SCADA软件为核心，依托以太网建立实时数据服务，为管
理者节能降耗，提高生产率制定策略提供准确实时的能源消耗数据，极大提高企业能源系统的运行和安全管理水平。关键词：硬件构案SIXNET
软件构养
中图分类号：TP3
文献标识码：A
钢铁企业以前的能源管理系统大多是专用的、封闭的体系结构，其构成系统的硬件是按照各自的标准量身定制的。在许多情况下，当用户要想进行功能上的扩展或变化时，都必须求助于系统的提供商，如想把特殊要求融人到控制系统中去时，由于它们的封闭特性那是不可能的。再者，由于采用了专用的控制系统，如制造厂家想转化一种控制系统也将变得极为困难。诸如此类，无形中不仅提高了制造企业的成本，也成为控制系统升级换代的
能源中心
数据服务器
通讯网络
工程师站
操作员站监控级
RTU
RTU
文章编号：1007-9416(2011)01-0048-02
“瓶颈”。华募钢同样在激烈的市场竞争中，面临实现低碳、环保节能等技改压力，随着管理信息化建设发展的趋势，该方案以SIXNET工业以太网为纽带构建能源管理系统，结合数据库产品和技术建立一套先进的、符合华菱链钢管理应用功能的能源管理系统。
1.系统硬件架构
能源中心设置包括监控部门和管理部门，以SCADA软件为核心，依托以太网建大屏幕显示系统
其它
工作站中心网络
RTU
区域环网
RTURTRTU
远程采集单元
RTU
统计分析能耗预测
产耗平衡设备管理管理级
立l/OServer实时数据服务，实现在线的数据监测、工艺处理等功能，利用数据库技术进行有模型背景的能源管理，并对外提供接口。
数据采集通讯网络利用工业级以太网交换机，分级建立区域允余环网，区城与区城之间采用拓扑结构连接，将要采集的流量、压力、温度等能源数据，通过信号采集，通讯、协议转换等技术手段，可靠传输到中心网络。为管理系统提供连续、真实、可靠的数据依据。
MES/ERP
生产调度领导决赖
RTURTURTU
RTU
区城环网
RTRRUTU
区域环网
H

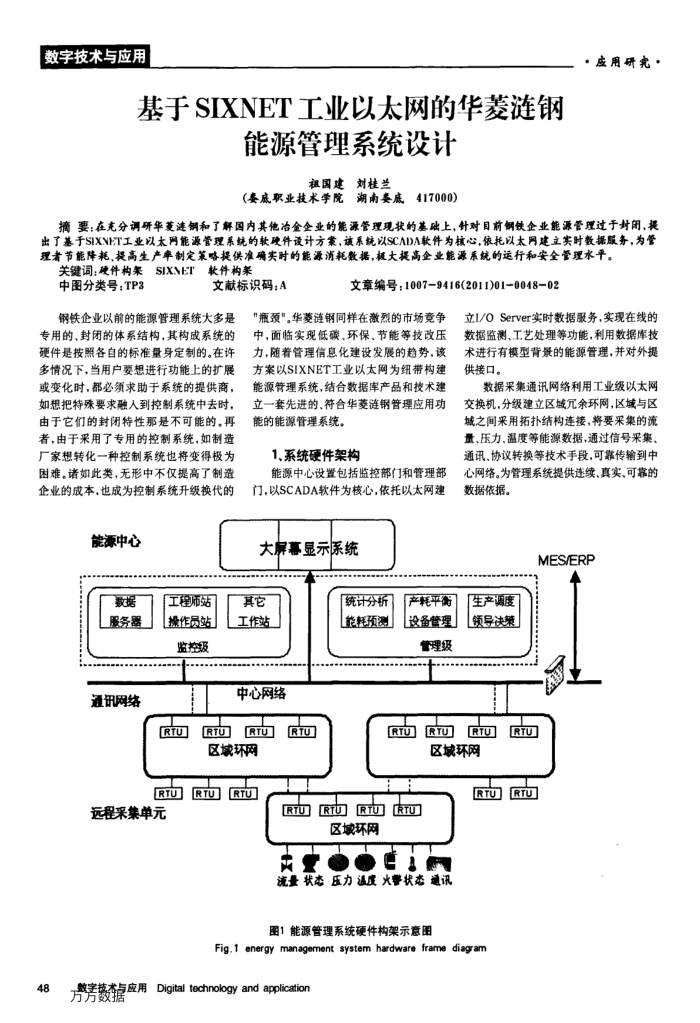

流量状态压力度火警状态通讯图1能源管理系统硬件构架示意图
RTURTU
Fig.1 energy management system hardware frame diagram
