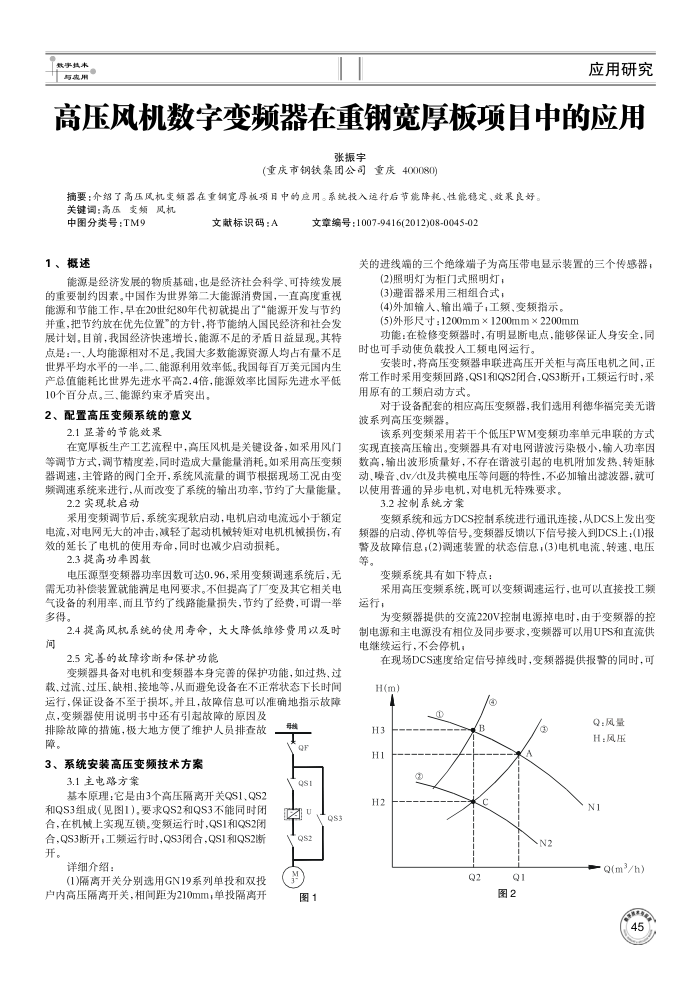

高压风机数字变频器在重钢宽厚板项目中的应用
张振宇
(重庆市钢铁集团公司重庆400080)
摘要：介绍了高压风机变频器在重钢宽厚瓶项目中的应用。系统投入运行后节能降耗、性能稳定、效果良好关键调：高压变频风机
中图分类号：TM9 1、概述
文献标识码：A
文章编号：1007-9416(2012)08-0045-02
关的进线端的三个绝缘端子为高压带电显示装置的三个传感器；
能源是经济发展的物质基础，也是经济社会科学，可持续发展的重要制约因素。中国作为世界第二大能源消费国，一直高度重视能源和节能工作，早在20世纪80年代初就提出了“能源开发与节约并重，把节约放在优先位置"的方针，将节能纳人国民经济和社会发展计划，目前，我国经济快速增长，能源不足的矛盾目益显现。其特点是：一、人均能源相对不足。我国大多数能源资源人均占有量不足世界平均水平的一半。二、能源利用效率低。我国每百万美元国内生产总值能耗比世界先进水平高2.4倍，能源效率比国际先进水平低
10个百分点。三、能源约束矛盾突出。 2、配置高压变系统的意义
2.1显著的节能效果
在宽厚板生产工艺流程中，高压风机是关键设备，如采用风门等调节方式，调节精度差，同时造成大量能量消耗。如采用高压变频器调速，主管路的阀门全开，系统风流量的调节根据现场工况由变频调速系统来进行，从而改变了系统的输出功率，节约了大量能量。
2.2实现软启动
采用变赖调节后，系统实现软启动，电机启动电流远小于额定电流，对电网无大的冲击，减轻了起动机械转矩对电机机械损伤，有效的延长了电机的使用寿命，同时也减少启动损耗。
2.3提高功率固数
电压源型变频器功率因数可达0.96，采用变频调速系统后，无需无功补偿装置就能满足电网要求。不但提高了广变及其它相关电气设备的利用率，而且节约了线路能量损失，节约了经费，可谓一举多得。
2.4提高风机系统的使用寿命，大大降低维修费用以及时间
2.5完善的故障诊断和保护功能
变频器具备对电机和变频器本身完善的保护功能，如过热、过载、过流、过压、缺相、接地等，从面避免设备在不正常状态下长时间运行，保证设备不至于损坏。并且，故障信息可以准确地指示故障点，变频器使用说明书中还有引起故障的原因及
排除故障的措施，极大地方便了维护人员排查故障。
3、系统安装高压变频技术方案
3.1主电路方案
基本原理：它是由3个高压隔离开关QS1.QS2 和QS3组成（见图1），要求QS2和QS3不能同时闭合，在机械上实现互锁变频运行时，QS1和QS2闭合，QS3断开，工频运行时，QS3闭合，QS1和QS2断开，
详细介绍：
(1)隔离开关分别选用GN19系列单投和双投户内高压隔离开关，相间距为210mm；单投隔离开
ar ost ZU
Qs3
QS2 图1
(2)照明灯为柜门式照明灯，(3)避雷器采用三相组合式；
(4)外加输人，输出端子，工颠变频指示。(5)外形尺寸：1200mm×1200mm×2200mm
功能：在检修变频器时，有明显断电点，能够保证人身安全，同时也可手动使负载投人工频电网运行。
安装时，将高压变频器申联进高压开关柜与高压电机之间，正常工作时采用变频回路，QS1和QS2闭合，QS3断开，工频运行时，采用原有的工频启动方式。
对于设备配套的相应高压变颠器，我们选用利德华福完美无谱波系列高压变频器
该系列变频采用若干个低压PWM变频功率单元串联的方式实现直接高压输出。变频器具有对电网谱波污染极小，输入功率因数高，输出波形质量好，不存在谱波引起的电机附加发热、转矩脉动、噪音、dv/dt及共模电压等问题的特性，不必加输出滤波器，就可以使用普通的异步电机，对电机无特殊要求，
3.2控制系统方案
变频系统和远方DCS控制系统进行通讯连接，从DCS上发出变频器的启动、停机等信号。变频器反馈以下信号接入到DCS上：(1)报警及故障信息，(2)调速装置的状态信息；(3)电机电流、转速、电压
变频系统具有如下特点：
采用高压变频系统，既可以变频调速运行，也可以直接投工频运行，
为变频器提供的交流220V控制电源掉电时，由于变频器的控制电源和主电源没有相位及同步要求，变频器可以用UPS和直流供电继续运行，不会停机；
在现场DCS速度给定信号掉线时，变频器提供报警的同时，可 H(m)
@
Q：风量
H3 H1
H2
E Q2
Q1 图2
N2
H:风压 N
Q(m/h)
