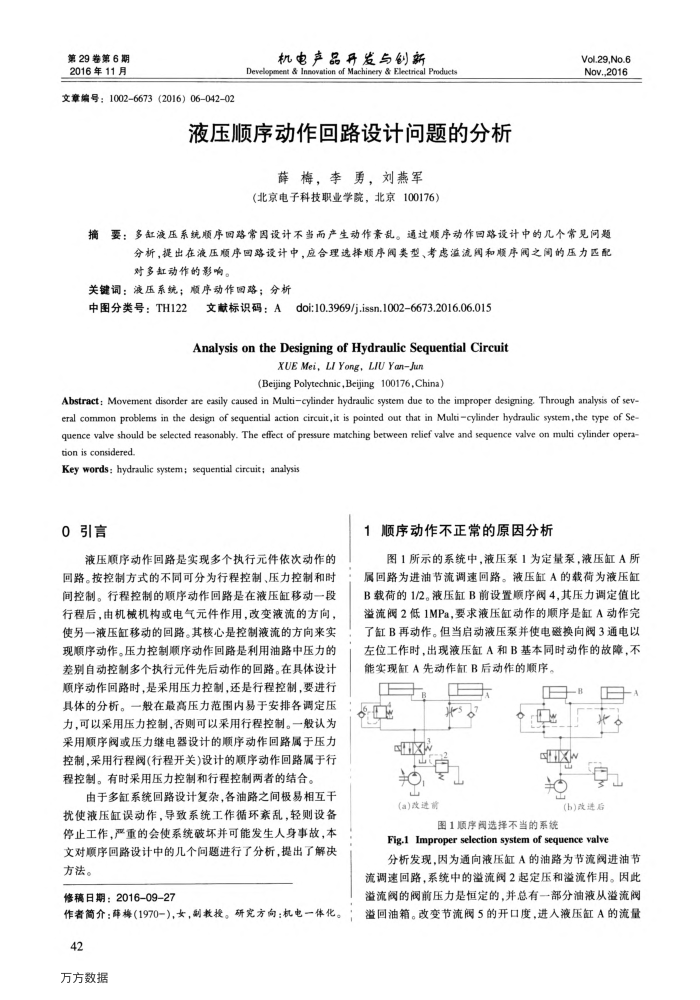

液压顺序动作回路设计问题的分析
薛梅，李勇，刘燕军（北京电子科技职业学院，北京100176）
Vol.29,No.6 Nov.,2016
商要：多缸液压系统顺序回路常因设计不当而产生动作案乱。通过顺序动作回路设计中的几个常见问题摘
分析，提出在液压顺序回路设计中，应合理选择顺序阔类型、考虑溢流阅和顺序阀之的压力匹配对多缸动作的影响。
关键调：液压系统；顺序动作园路；分析
中图分类号：TH122
doi:10.3969/j.issn.10026673.2016.06.015
文联标识码：A
Analysis on the Designing of Hydraulic Sequential Circuit
XUE Mei, LI Yong, LIU YanJun
(Beijing Polytechnic,Beijing 100176,China)
Abstract: Movement disorder are easily caused in Multicylinder hydraulic system due to the improper designing, Through analysis of sev eral common problems in the design of sequential action circuit,it is pointed out that in Multicylinder hydraulic system,the type of Se quence valve should be selected reasonably. The effect of pressure matching between relief valve and sequence valve on multi cylinder opera-tion is considered.
Key words: hydraulic system; sequential circuit; analysi
0引言
液压顺序动作回路是实现多个执行元件依次动作的回路。按控制方式的不同可分为行程控制、压力控制和时间控制。行程控制的顺序动作回路是在液压缸移动一段行程后，由机械机构或电气元件作用，改变液流的方向，使另一液压缸移动的回路。其核心是控制液流的方向来实现顺序动作。压力控制顺序动作回路是利用油路中压力的差别自动控制多个执行元件先后动作的回路。在具体设计顺序动作回路时，是采用压力控制，还是行程控制，要进行具体的分析。一般在最高压力范围内易于安排各调定压力，可以采用压力控制，否则可以采用行程控制。一般认为采用顺序阀或压力继电器设计的顺序动作回路属于压力控制，采用行程阀(行程开关)设计的顺序动作回路属于行程控制。有时采用压力控制和行程控制两者的结合。
由于多缸系统回路设计复杂，各油路之间极易相互干扰使液压缸误动作，导致系统工作循环紊乱，轻则设备停止工作，严重的会使系统破坏并可能发生人身事故，本文对顺序回路设计中的几个间题进行了分析，提出了解决方法。
修稿日期：2016-09-27
作者简介：薛梅(1970-)，女，制教授。研究方向：机电一体化。 42
万方数据
顺序动作不正常的原因分析
图1所示的系统中，液压泵1为定量泵，液压缸A所属回路为进油节流调速回路。液压缸A的载荷为液压缸 B载荷的1/2。液压缸B前设置顺序阀4,其压力调定值比溢流阀2低1MPa，要求液压缸动作的顺序是缸A动作完了缸B再动作。但当启动波压泵并使电磁换向阀3通电以左位工作时，出现液压缸A和B基本同时动作的故障，不能实现缸A先动作缸B后动作的顺序。
*
区
山F
(a)改进前
图1顺序阅选择不当的系统
(b)改进后
Fig.1 Improper selection system of sequence valve
分析发现，因为通向液压缸A的油路为节流阀进油节流调速回路，系统中的澄流阀2起定压和溢流作用。因此溢流阀的阀前压力是恒定的,并总有一部分油液从溢流阀溢回油箱。改变节流阀5的开口度，进入液压缸A的流量
