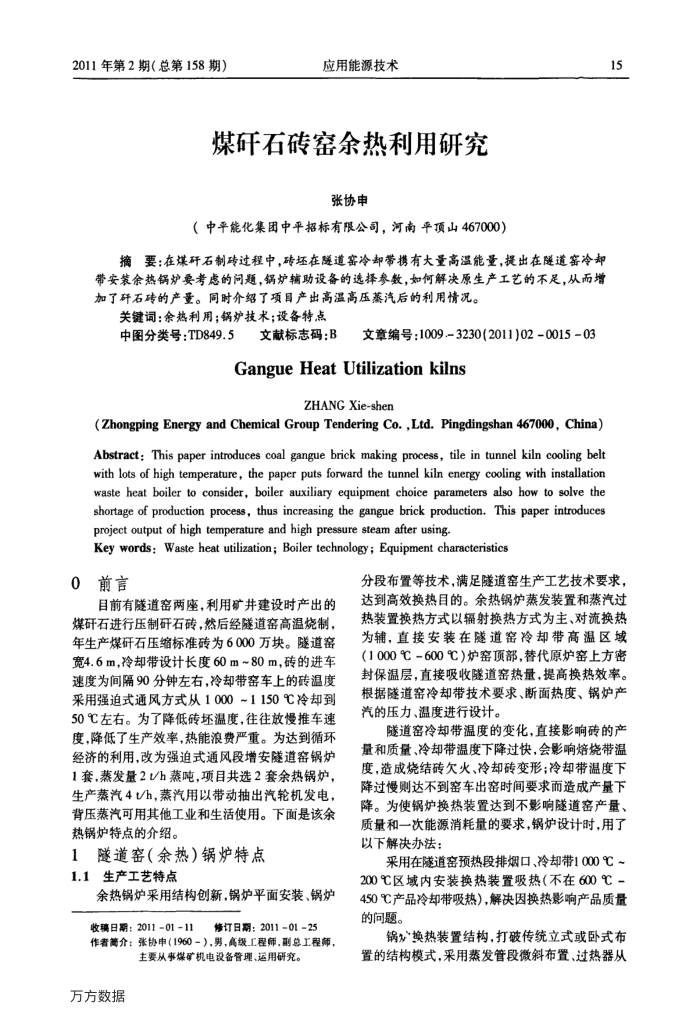

2011年第2期（总第158期）
应用能源技术
煤石砖窑余热利用研究
张协申
（中平能化集团中平招标有限公司，河南平顶山467000）
摘要：在煤研石制砖过程中，砖在隧道窑冷却带携有大量高温能量，提出在隧道窑冷却带安装余热锅炉要考虑的问题，锅炉辅助设备的选择参数，如何解决原生产工艺的不足，从而增加了研石砖的产量。同时介绍了项目产出高温高压蒸汽后的利用情况。
关键词：余热利用；锅炉技术；设备特点
中图分类号：TD849.5文献标志码：B
文章编号：1009.3230(2011)02-001503
GangueHeatUtilizationkilns
ZHANG Xie-shen
(Zhongping Energy and Chemical Group Tendering Co.,Ltd. Pingdingshan 467000, China) Abstract: This paper introduces coal gangue brick making process, tile in tunnel kiln cooling belt with lots of high temperature, the paper puts forward the tunnel kiln energy cooling with installation waste heat boiler to consider, boiler auxiliary equipment choice parameters also how to solve the shortage of production process, thus increasing the gangue brick production. This paper introduces eaeeenssaeo
Key words: Waste heat utilization; Boiler technology; Equipment characteristics
0前言
目前有隧道密两座，利用矿井建设时产出的煤研石进行压制研石砖，然后经隧道窑高温烧制，年生产煤研石压缩标准砖为6000万块。隧道窑宽4.6m，冷却带设计长度60m~80m，砖的进车速度为间隔90分钟左右，冷却带窑车上的砖温度采用强迫式通风方式从1000~1150℃冷却到 50℃左右。为了降低砖坏温度，往往放慢推车速度，降低了生产效率，热能浪费严重。为达到循环经济的利用，改为强迫式通风段增安隧道密锅炉 1套，蒸发量2Vh蒸吨，项目共选2套余热锅炉，生产蒸汽4h，蒸汽用以带动抽出汽轮机发电，背压蒸汽可用其他工业和生活使用。下面是该余热锅炉特点的介绍。
1隧道窑（余热）锅炉特点 1.1生产工艺特点
余热锅炉采用结构创新，锅炉平面安装、锅炉
收稿日期：2011-01-11
修订日期：2011-01-25
作者商介：张协申（1960-），男，高级工程师，副总工程师，
主要从事煤矿机电设备管理、运用研究。
万方数据
15
分段布置等技术，满足隧道窑生产工艺技术要求，达到高效换热目的。余热锅炉蒸发装置和蒸汽过热装置换热方式以辐射换热方式为主、对流换热为辅，直接安装在隧道窑冷却带高温区域(1000℃-600℃）炉窑顶部，替代原炉窑上方密封保温层，直接吸收隧道窑热量，提高换热效率。根据隧道窑冷却带技术要求、断面热度、锅炉产汽的压力、温度进行设计。
隧道窑冷却带温度的变化，直接影响砖的产量和质量、冷却带温度下降过快，会影响焙烧带温度，造成烧结砖欠火、冷却砖变形；冷却带温度下降过慢则达不到窑车出窑时间要求而造成产量下降。为使锅炉换热装置达到不影响隧道窑产量、质量和一次能源消耗量的要求，锅炉设计时，用了以下解决办法：
采用在隧道窑预热段排烟口、冷却带1000℃~ 200℃区域内安装换热装置吸热（不在600℃-450℃产品冷却带吸热），解决因换热影响产品质量的问题。
锅换热装置结构，打破传统立式或卧式布置的结构模式，采用蒸发管段微斜布置、过热器从
