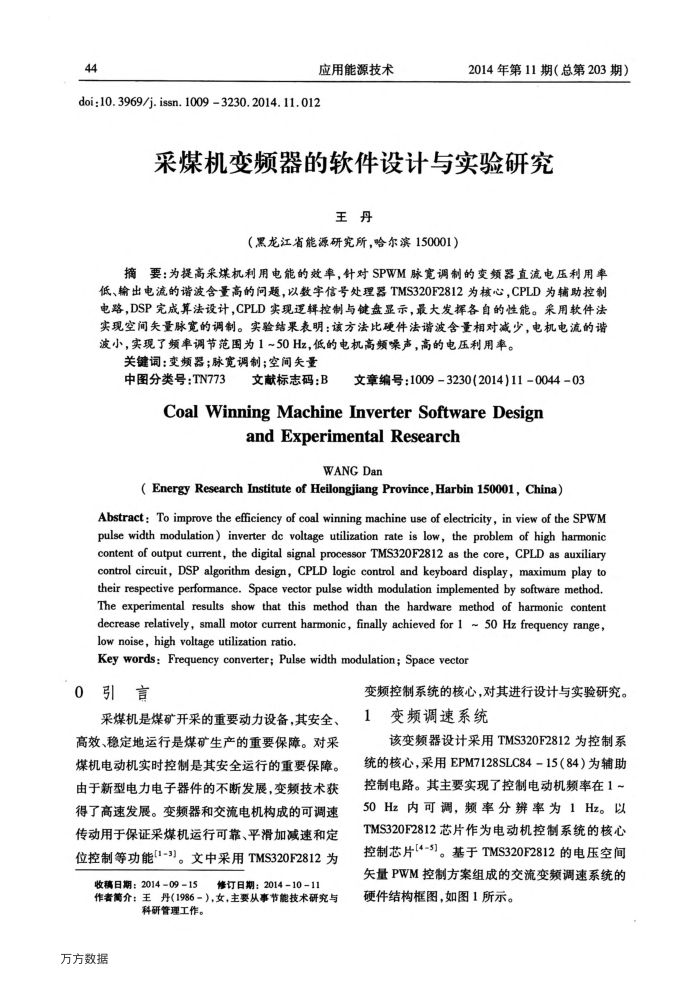

44
应用能源技术
doi:10.3969/j.issn.1009 3230.2014.11.012
2014年第11期（总第203期）
采煤机变频器的软件设计与实验研究
王丹
（黑龙江省能源研究所，哈尔滨150001）
摘要：为提高采煤机利用电能的效率，针对SPWM脉宽调制的变频器直流电压利用率低、输出电流的谐波含量高的问题，以数字信号处理器TMS320F2812为核心，CPLD为辅助控制电路，DSP完成算法设计，CPLD实现逻辑控制与健盘显示，最大发挥各自的性能。采用软件法实现空间失量脉宽的调制。实验结果表明：该方法比硬件法谱波含量相对减少，电机电流的谐波小，实现了频率调节范图为1~50Hz，低的电机高频噪声，高的电压利用率。
关键词：变频器；脉宽调制；空间失量
中图分类号：TN773
文献标志码：B
文章编号：1009-3230(2014)11-0044-03
CoalWinningMachineInverterSoftwareDesign
andExperimentalResearch
WANGDan
(EnergyResearchInstituteof HeilongjiangProvince,Harbin150001,China）
Abstract:To improve the efficiency of coal winning machine use of electricity, in view of the SPWM pulse width modulation) inverter dc voltage utilization rate is low, the problem of high harmonic content of output current, the digital signal processor TMS320F2812 as the core, CPLD as auxiliary control circuit, DSP algorithm design, CPLD logic control and keyboard display, maximum play to their respective performance. Space vector pulse width modulation implemented by software method. The experimental results show that this method than the hardware method of harmonic content decrease relatively, small motor curent harmonic, finally achieved for 1 ~ 50 Hz frequency range, low noise, high voltage utilization ratio
Key words:Frequency converter; Pulse width modulation; Space vector
0引言
采煤机是煤矿开采的重要动力设备，其安全、高效、稳定地运行是煤矿生产的重要保障。对采煤机电动机实时控制是其安全运行的重要保障。由于新型电力电子器件的不断发展，变频技术获得了高速发展。变频器和交流电机构成的可调速传动用于保证采煤机运行可靠、平滑加减速和定位控制等功能[1-3]。文中采用TMS320F2812为
收稿日期：201409-15
修订日期：2014-10-11
作者篇介：王丹（1986-），女，主要从事节能技术研究与
科研管理工作。
万方数据
变频控制系统的核心，对其进行设计与实验研究。 1变频调速系统
该变频器设计采用TMS320F2812为控制系统的核心，采用EPM7128SLC84-15（84）为辅助控制电路。其主要实现了控制电动机频率在1~ 50Hz内可调，频率分辨率为1Hz。以 TMS320F2812芯片作为电动机控制系统的核心控制芯片[4-5]。基于TMS320F2812的电压空间失量PWM控制方案组成的交流变频调速系统的硬件结构框图，如图1所示。
