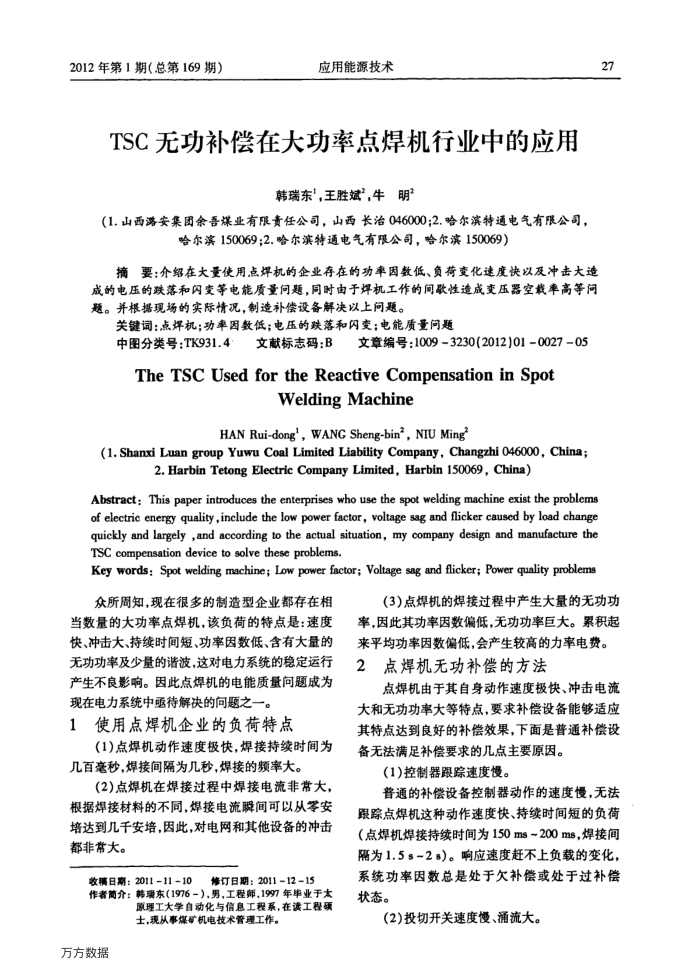

2012年第1期（总第169期）
应用能源技术
TSC无功补偿在大功率点焊机行业中的应用
韩瑞东"，王胜斌，牛明”
（1.山西落安集团余吾煤业有限责任公司，山西长治046000；2.哈尔滨特通电气有限公司，
哈尔滨150069;2.哈尔滨特通电气有限公司，哈尔滨150069）
摘要：介绍在大量使用点焊机的企业存在的功率因数低、负荷变化速度快以及冲击大造成的电压的跌落和闪变等电能质量问题，同时由于焊机工作的间歌性造成变压器空载率高等问题。并根据现场的实际情况，制造补偿设备解决以上问题。
关键词：点焊机；功率因数低；电压的跌落和闪变；电能质量问题
中图分类号：TK931.4：文献标志码：B文章编号：1009-3230(2012)01-0027-05 TheTSCUsedfortheReactiveCompensationinSpot
WeldingMachine
HAN Rui-dong', WANG Sheng-bin', NIU Ming
(1.Shanxi Luan groupYuwu Coal Limited Liability Company,Changzhi 046000,China;
2.Harbin Tetong Electric Company Limited, Harbin 150069, China)
Abstract: This paper introduces the enterprises who use the spot welding machine exist the problems of electric energy quality,include the low power factor, voltage sag and flicker caused by load change quickly and largely ,and according to the actual situation, my company design and manufacture the TSC compensation device to solve these problems.
Key words: Spot welding machine; Low power factor; Voltage sag and flicker; Power quality problems
众所周知，现在很多的制造型企业都存在相当数量的大功率点焊机，该负荷的特点是：速度快、冲击大、持续时间短、功率因数低、含有大量的无功功率及少量的谐波，这对电力系统的稳定运行产生不良影响。因此点焊机的电能质量问题成为现在电力系统中垂待解决的问题之一。
1使用点焊机企业的负荷特点
（1)点焊机动作速度极快，焊接持续时间为几百毫秒，焊接间隔为几秒，焊接的频率大。
(2)点焊机在焊接过程中焊接电流非常大，根据焊接材料的不同，焊接电流瞬间可以从零安培达到几千安培，因此，对电网和其他设备的冲击都非常大。
收稿日期：2011-11-10
修订日期：20111215
作者简介：韩瑞东（1976－），男，工程师，1997年毕业于太
原理工大学自动化与信息工程系，在读工程碳士，现从事煤矿机电技术管理工作。
万方数据
27
（3）点焊机的焊接过程中产生大量的无功功率，因此其功率因数偏低，无功功率巨大。累积起来平均功率因数偏低，会产生较高的力率电费。 2点焊机无功补偿的方法
点焊机由于其自身动作速度极快、冲击电流大和无功功率大等特点，要求补偿设备能够适应其特点达到良好的补偿效果，下面是普通补偿设备无法满足补偿要求的几点主要原因。
(1)控制器跟踪速度慢。
普通的补偿设备控制器动作的速度慢，无法跟踪点焊机这种动作速度快、持续时间短的负荷（点焊机焊接持续时间为150ms~200ms，焊接间隔为1.5s~2s)。响应速度赶不上负载的变化，系统功率因数总是处于欠补偿或处于过补偿状态。
(2)投切开关速度慢、涌流大。
