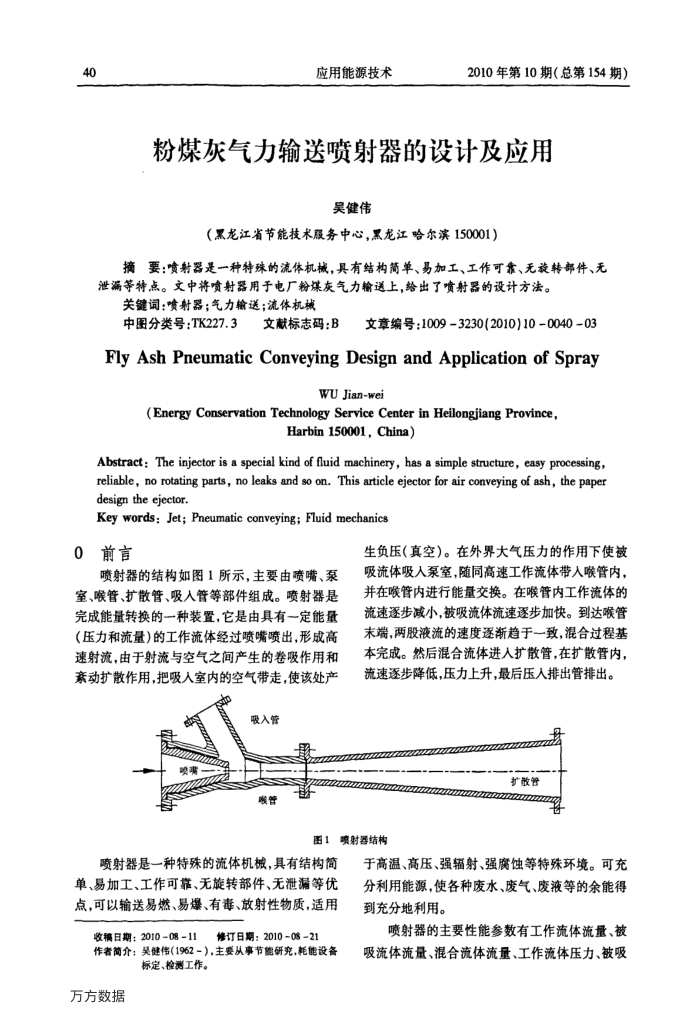

应用能源技术
2010年第10期（总第154期）
粉煤灰气力输送喷射器的设计及应用
吴健伟
（黑龙江省节能技术服务中心，黑龙江哈尔滨150001）
摘要：喷射器是一种特殊的流体机械，具有结构简单、易加工、工作可靠、无旋转部件、无
泄漏等特点。文中将喷射器用于电厂粉煤灰气力输送上，给出了喷射器的设计方法。
关键词：喷射器；气力输送；流体机械
中图分类号：TK227.3文献标志码：B
文章编号：1009-3230(2010)10-0040-03
FlyAshPneumaticConveyingDesignandApplicationofSpray
WUJian-wei
(Energy Conservation Technology Service Center in Heilongjiang Province,
Harbin 150001, China)
Abstract:Theinjector isa specialkind offluidmachineryhas a simple structure,easyprocessing reliable,no rotating parts,noleaks and so on.This articleejectorforairconveying ofash,thepaper design the ejector.
Key words:Jet; Pneumatic conveying; Fluid mechanics
0前言
喷射器的结构如图1所示，主要由喷嘴、泵室、喉管、扩散管、吸入管等部件组成。喷射器是完成能量转换的一种装置，它是由具有一定能量（压力和流量）的工作流体经过喷嘴喷出，形成高速射流，由于射流与空气之间产生的卷吸作用和紊动扩散作用，把吸人室内的空气带走，使该处产
吸入管
影海
践管
生负压（真空）。在外界大气压力的作用下使被吸流体吸人泵室，随同高速工作流体带人喉管内，并在喉管内进行能量交换。在喉管内工作流体的流速逐步减小，被吸流体流速逐步加快。到达喉管末端，两股液流的速度逐渐趋于一致，混合过程基本完成。然后混合流体进人扩散管，在扩散管内，流速逐步降低，压力上升，最后压入排出管排出。
扩散管
图1喷射器结构
喷射器是一种特殊的流体机械，具有结构简单、易加工、工作可靠、无旋转部件、无泄漏等优点，可以输送易燃、易爆、有毒、放射性物质，适用
收稿日期：2010-08-11
修订日期：2010-08-21
作者荫介：吴健伟（1962-），主要从事节能研究，耗能设备
标定、检测工作。
万方数据
于高温、高压、强辐射、强腐蚀等特殊环境。可充分利用能源，使各种废水、废气、废液等的余能得到充分地利用。
喷射器的主要性能参数有工作流体流量、被吸流体流量、混合流体流量、工作流体压力、被吸
