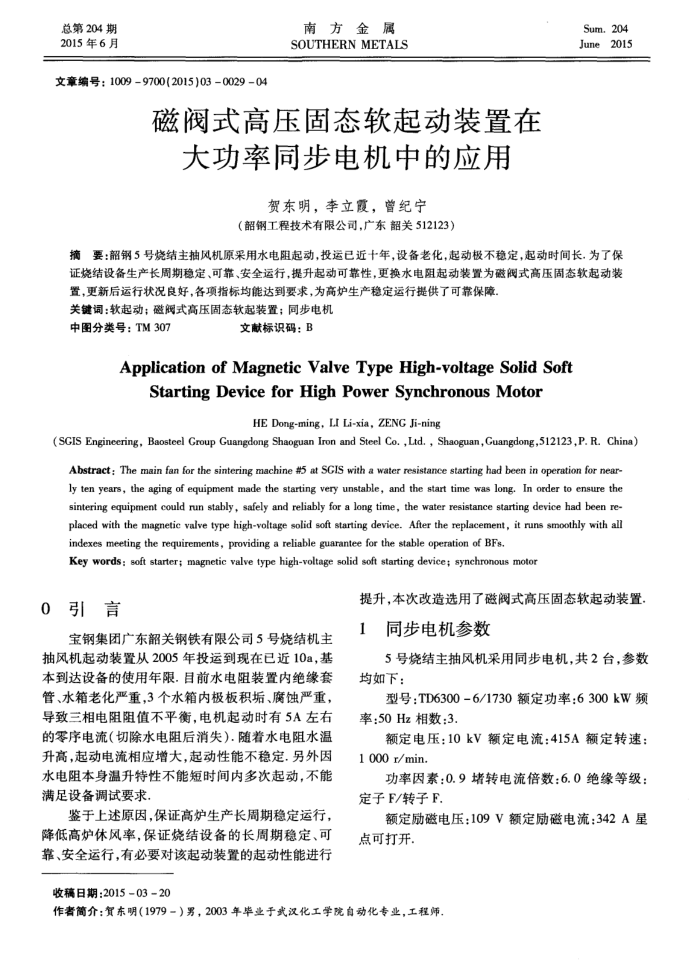

总第204期 2015年6月
文章编号：10099700(2015)03002904
南方金属 SOUTHERN METALS
磁阀式高压固态软起动装置在大功率同步电机中的应用
贺东明，李立霞，曾纪宁
（韶钢工程技术有限公司，广东韶关512123）
Sum.204 June2015
摘要：韶钢5号烧结主抽风机原采用水电阻起动，投运已近十年，设备老化，起动极不稳定，起动时间长.为了保证烧结设备生产长周期稳定、可靠、安全运行，提升起动可靠性，更换水电阻起动装置为磁阀式高压固态软起动装
置，更新后运行状况良好，各项指标均能达到要求，为高炉生产稳定运行提供了可靠保障关键词：软起动；磁阀式高压固态软起装置；同步电机
中图分类号：TM307
文献标识码：B
ApplicationofMagneticValveTypeHigh-voltageSolidSoft
StartingDeviceforHighPowerSynchronousMotor
HE Dong-ming, LI Li-xia, ZENG Ji-ning
( SGIS Engineering, Baosteel Group Guangdong Shaoguan Iron and Steel Co. ,Ltd. , Shaoguan, Guangdong,512123,P. R. China)
Abstract: The main fan for the sintering machine #5 at SCIS with a water resistance starting had been in operation for near ly ten years, the aging of equipment made the starting very unstable, and the start time was long. In order to ensure the sintering equipment could run stably, safely and reliably for a long time, the water resistance starting device had been re-e os saaeaaoaesossooe indexes meeting the requirements, providing a reliable guarantee for the stable operation of BFs.
Key words: soft starter; magnetic valve type high-voltage solid soft starting device; synchronous motot
0引言
宝钢集团广东韶关钢铁有限公司5号烧结机主抽风机起动装置从2005年投运到现在已近10a，基本到达设备的使用年限.目前水电阻装置内绝缘套管、水箱老化严重，3个水箱内极板积垢、腐蚀严重，导致三相电阻阻值不平衡，电机起动时有5A左右的零序电流（切除水电阻后消失）.随着水电阻水温升高，起动电流相应增大，起动性能不稳定.另外因水电阻本身温升特性不能短时间内多次起动，不能满足设备调试要求
鉴于上述原因，保证高炉生产长周期稳定运行，降低高炉休风率，保证烧结设备的长周期稳定、可靠、安全运行，有必要对该起动装置的起动性能进行
收稿日期：2015-03-20
提升，本次改造选用了磁阅式高压固态软起动装置，
同步电机参数
5号烧结主抽风机采用同步电机共2台，参数均如下：
型号：TD6300-6/1730额定功率：6300kW频率：50Hz相数：3.
额定电压：10kV额定电流：415A额定转速： 1000r/min
功率因素：0.9堵转电流倍数：6.0绝缘等级：定子F/转子F.
额定励磁电压：109V额定励磁电流：342A星点可打开。
作者简介：贺东明（1979-）男，2003年毕业于武汉化工学院自动化专业，工程师
