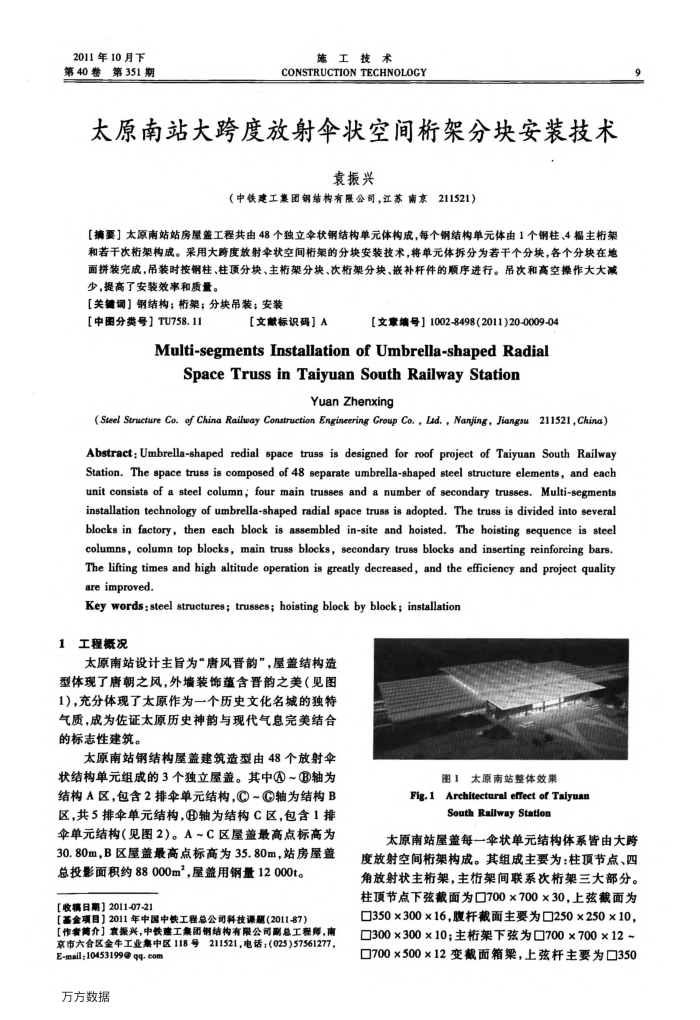

2011年10月下第40卷
第351期
施工技术
CONSTRUCTION TECHNOLOGY
太原南站大跨度放射伞状空间架分块安装技术
袁振兴
（中铁建工集团钢结构有限公司，江苏南京211521）
【摘要】太原南站站房屋盖工程共由48个独立伞状钢结构单元体构成，每个钢结构单元体由1个钢柱、4福主架和若干次桁架构成。采用大跨度放射伞状空间桁架的分块安装技术，将单元体拆分为若干个分块，各个分块在地面拼装完成，吊装时按钢柱、柱顶分块、主桁架分块、次桁架分块、嵌补杆件的顺序进行。吊次和高空操作大大减少，提高了安装效率和质量。
【关键词】钢结构；桁架；分块吊装；安装
【中图分类号】TU758.11
【文献标识码］A
【文章编号】1002-8498(2011)20-0009-04
Multi-segmentsInstallationofUmbrella-shapedRadial
SpaceTrussinTaiyuanSouthRailwayStation
YuanZhenxing
(Steel Structure Co. of China Railway Construction Engineering Group Co., Ld., Nanjing, Jiangsu 211521,China) Abstract; Umbrella-shaped redial space truss is designed for roof project of Taiyuan South Railway Station. The space truss is composed of 48 separate umbrella-shaped steel structure elements, and each unit consists of a steel column; four main trusses and a number of secondary trusses.Multi-segments installation technology of umbrella-shaped radial space truss is adopted. The truss is divided into several blocks in factory, then each block is assembled in-site and hoisted. The hoisting sequence is steel columns, column top blocks, main truss blocks, secondary truss blocks and inserting reinforcing bars. The lifting times and high altitude operation is greatly decreased, and the efficiency and project quality are improved.
Key words:steel structures;trusses;hoisting block byblock;installation
1
工程概况
太原南站设计主旨为“唐风晋韵”，屋盖结构造
型体现了唐朝之风，外墙装饰蕴含晋韵之美（见图 1），充分体现了太原作为一个历史文化名城的独特气质，成为佐证太原历史神韵与现代气息完美结合的标志性建筑。
太原南站钢结构屋盖建筑造型由48个放射伞
状结构单元组成的3个独立屋盖。其中~轴为结构A区，包含2排伞单元结构，①~轴为结构B 区，共5排伞单元结构，轴为结构C区，包含1排伞单元结构（见图2）。A~C区屋盖最高点标高为 30.80m，B区屋盖最高点标高为35.80m，站房屋盖
总投影面积约88000m，屋盖用钢量12000t。【收稿日期】2011-07-21
（0【
【作奢介】衰报兴，中长建工集团钢结构有限公司副总工程师，南京市六合区金牛工业集中区118号
211521，电话：(025)57561277，
E-mil;10453199@qq.com 万方数据
图1太原南站整体效果
Fig.1
Architectural effect ofTaiyuan South RailwayStatlon
9
太原南站屋盖每一伞状单元结构体系皆由大跨度放射空间桁架构成。其组成主要为：柱项节点、四角放射状主桁架，主桁架间联系次桁架三大部分。柱项节点下弦截面为口700×700×30，上弦截面为 350×300×16，腹杆截面主要为250×250×10， 300×300×10；主桁架下弦为700×700×12 700×500×12变截面箱架，上弦杆主要为口350
