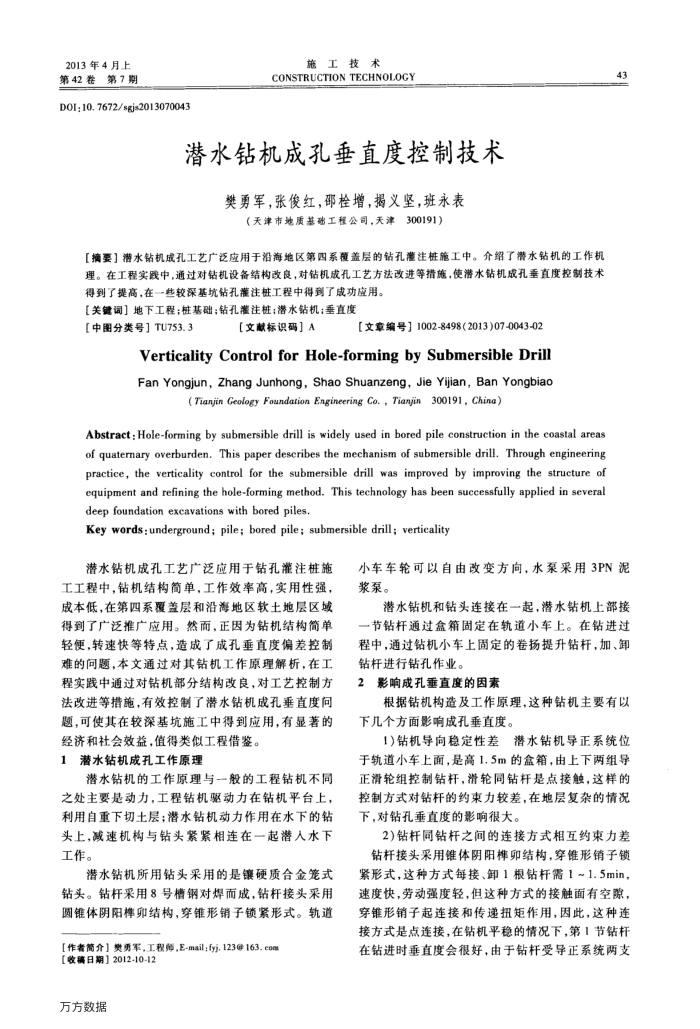

2013年4月上第42卷第7期
DOI;10. 7672/sgjs2013070043
施工技术
CONSTRUCTION TECHNOLOGY
潜水钻机成孔垂直度控制技术
樊勇军，张俊红，邵栓增，揭义坚，班永表
（天津市地质基础工程公司，天津300191）
【摘要】潜水钻机成孔工艺广泛应用于沿海地区第四系覆盖层的钻孔灌注桩施工中。介绍了潜水钻机的工作机理。在工程实践中，通过对钻机设备结构改良，对钻机成孔工艺方法改进等措施，使潜水钻机成孔垂直度控制技术
得到了提高，在一些较深基坑钻孔准注桩工程中得到了成功应用。【关键词】地下工程；桩基础；钻孔灌注桩；潜水钻机；垂直度
【中图分类号］TU753.3
【文献标识码］A
【文章编号】1002-8498（2013)07-0043-02
VerticalityControlforHole-formingbySubmersibleDrill FanYongjun,Zhang Junhong,Shao Shuanzeng,Jie Yijian,Ban Yongbiao
(Tianjin Geology Foundation Engineering Co. , Tianjin300191, Ching)
Abstract: Hole-forming by submersible drill is widely used in bored pile construction in the coastal areas of quaternary overburden. This paper describes the mechanism of submersible drill. Through engineering practice, the verticality control for the submersible drill was improved by improving the structure of equipment and refining the hole-forming method. This technology has been successfully applied in several deep foundation excavations with bored piles.
Key words: underground; pile; bored pile; submersible drill; verticality
潜水钻机成孔工艺广泛应用于钻孔灌注桩施工工程中，钻机结构简单，工作效率高.实用性强，成本低，在第四系覆盖层和沿海地区软土地层区域得到了广泛推广应用。然而，正因为钻机结构简单轻便，转速快等特点，造成了成孔垂直度偏差控制难的间题，本文通过对其钻机工作原理解析，在工程实践中通过对钻机部分结构改良，对工艺控制方法改进等措施，有效控制了潜水钻机成孔垂直度问题，可使其在较深基坑施工中得到应用，有显著的
经济和社会效益，值得类似工程借鉴。 1
潜水钻机成孔工作原理
潜水钻机的工作原理与一般的工程钻机不同
之处主要是动力，工程钻机驱动力在钻机平台上，利用自重下切土层；潜水钻机动力作用在水下的钻头上，减速机构与钻头紫紧相连在一起潜人水下工作。
潜水钻机所用钻头采用的是镶硬质合金笼式钻头。钻杆采用8号槽钢对焊而成，钻杆接头采用圆锥体阴阳桦卯结构，穿锥形销子锁紧形式。轨道
【作者简介】类勇军，工程师，E-mail：fyj.123@163.com
[收稿日期】2012-10-12 万方数据
43
小车车轮可以自由改变方向，水泵采用3PN泥浆泵。
潜水钻机和钻头连接在一起，潜水钻机上部接一节钻杆通过盒箱固定在轨道小车上。在钻进过程中，通过钻机小车上周定的卷扬提升钻杆，加、卸钻杆进行钻孔作业。
影响成孔垂直度的因素
根据钻机构造及工作原理，这种钻机主要有以下几个方面影响成孔垂直度。
1)钻机导向稳定性差潜水钻机导正系统位于轨道小车上面，是高1.5m的盒箱，由上下两组导正滑轮组控制钻杆，清轮同钻杆是点接触，这样的控制方式对钻杆的约束力较差，在地层复杂的情况下，对钻孔垂直度的影响很大。
2)钻杆同钻杆之间的连接方式相互约束力差钻杆接头采用锥体阴阳样卯结构，穿锥形销子锁
紧形式，这种方式每接、卸1根钻杆需1~1.5min，速度快，劳动强度轻，但这种方式的接触面有空隙，穿锥形销子起连接和传递扭矩作用，因此，这种连接方式是点连接，在钻机平稳的情况下，第1节钻杆在钻进时垂直度会很好，由于钻杆受导正系统两支
