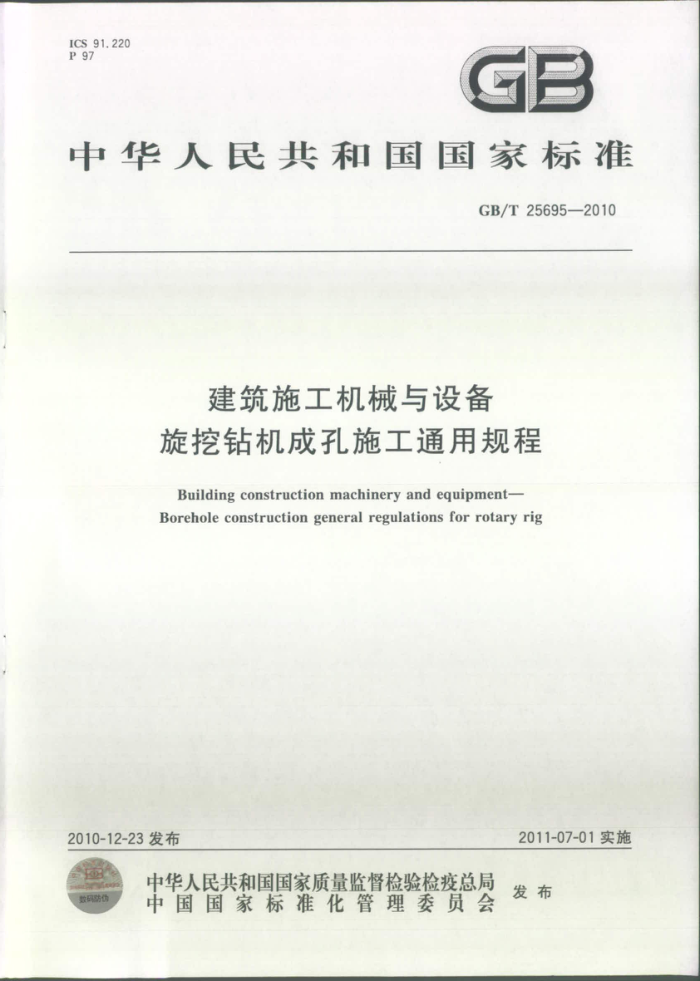

ICS91.220 P97
GB
中华人民共和国国家标准
GB/T25695—2010
建筑施工机械与设备旋挖钻机成孔施工通用规程
Building construction machinery and equipment- Borehole construction general regulations for rotary rig
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
码防 GB/T25695—2010
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 施工前期准备 5 成孔施工工艺流程 6 成孔施工 7 终孔检验· 8 施工现场安全
1
10 10 GB/T25695—2010
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：北京市三一重机有限公司、北京建研机械股份有限公司、北京南车时代重工
机械有限责任公司、湖南山河智能机械股份有限公司、福田雷沃国际重工股份有限公司、山东鑫国基础工程有限公司、郑州川岛机械设备有限公司、深圳市华测检测技术股份有限公司、北京建筑机械化研究院。
本标准主要起草人：黎中银、郭传新、黄志文、吴岳、朱建新、王庆军、魏德胜、郭冰、伏卫忠、易迪升、 吴方晓、刘慧彬。 GB/T25695—2010
建筑施工机械与设备旋挖钻机成孔施工通用规程
1范围
本标准规定了建筑施工机械与设备旋挖钻机成孔施工（以下简称：旋挖钻成孔）的工艺规程。 本标准适用于旋挖钻机的成孔施工。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50202建筑地基基础工程施工质量验收规范 GB50300 建筑工程施工质量验收统一标准 JGJ46 施工现场临时用电安全技术规范 JGJ 94 建筑桩基技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
稳定液drillingfluid for stability of boreholewall 钻孔过程中起到保护孔壁、平衡土压力及悬浮渣土等作用并具有与混凝土不相混合特性的浆液。
稳定液的主要材料包括水、膨润土、重晶石、羧甲基纤维素、钠盐、碱类、渗水防止剂、腐殖酸族分解剂及木质素族分解剂等，稳定液又俗称泥浆。 3.2
黏度viscosity 泥浆在流动时，泥浆内部固体与固体之间、固体与液体之间、液体分子之间的内摩擦力。施工现场
常规使用的测量方法是漏斗黏度测量法，单位为秒。 3.3
泥皮mudwall 由稳定液的扩散作用在孔壁上形成具有一定强度的低渗透层。
3.4
清孔hole clean 对孔底沉渣进行清理达到设计要求的过程。
3.5
超方ouergrouting 混凝土灌注量大于设计要求的用量。 GB/T25695—2010
3.6
缩径 borehole shrinkage 已成桩孔孔壁局部向孔内方向凸出但未脱离原生土造成孔径减小的现象，
3.7
吸钻 kellysuction 钻头在提升过程中，由于稳定液的流通通道被阻塞，钻头下部产生负压形成对钻头的吸着作用。
3.8
搅动液化 stirred liquefaction 黏土或含水量高的淤泥质黏土层，当钻头钻进时，其孔壁原生土在钻头搅动作用下形成稀泥的
现象。 3. 9
塌方 cave-in
collapse
HINA
孔壁土与原生土脱离草成孔内的现象。 3. 10
无循环浆液护壁成孔施工工艺 static slurry hole support boring craft 用无循环稳定浆液保持孔壁稳定的一种成孔施工工艺
3.11
3
套管护壁成孔施利用套管保持孔童極定的一种成孔施工工艺
cased boring craft
3. 12
R
干作业成孔施工工艺 dry drilling craft 无需采取护壁措施直接用旋挖钻机取土成孔施工工艺
3.13
S borring construction
成孔施工
旋挖钻机以适当的成江施 工工艺进行钻孔作业，达到设计要求的桩子孔孔径、桩孔深度、桩孔垂直度
A
的全过程。
4 施工前期准备
4.1 资料准备 4.1.1工程内容资料
包括长、桩径、桩型、工程量、工程进度、水电运输配备情况等工程内容的资料。 4.1.2地质资料
主要包括工程地质、水文地质等信息的地质勘查报告。 4.1.3工程质量资料
主要包括桩孔位、桩孔直径、桩孔深度、桩孔垂直度及沉渣厚度等方面的质量指标要求。 4.1.4工程安全资料
施工人员及设备安全、地上地下设施、文物及自然环境等的保护措施。 2
