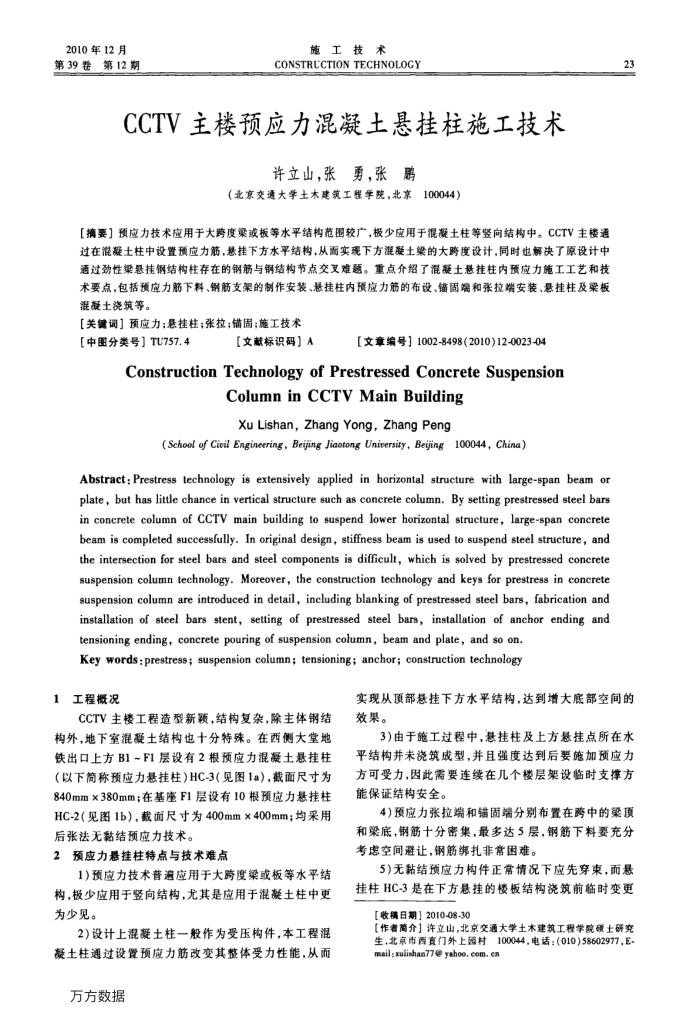

2010年12月第39卷第12期
施工技术
CONSTRUCTION TECHNOLOCY
CCTV主楼预应力混凝土悬挂柱施工技术
许立山，张勇，张鹏
（北京交通大学土木建筑工程学院，北京100044）
【摘要】预应力技术应用于大跨度梁或板等水平结构范围较广，极少应用于混凝土柱等竖向结构中。CCTV主楼通过在混凝土柱中设置预应力筋，悬挂下方水平结构，从面实现下方混疑土梁的大跨度设计，同时也解决了原设计中通过劲性架悬挂钢结构柱存在的钢筋与钢结构节点交叉难题。重点介绍了混凝土悬挂柱内预应力施工工艺和技术要点，包括预应力筋下料、钢筋支架的制作安装、悬挂柱内预应力筋的布设、锚固端和张拉端安装、悬挂柱及梁板混凝土浇筑等。
【关键词】预应力；悬挂柱；张拉；锚固；施工技术
【中图分类号】TU757.4
【文献标识码】A
[【文章编号】1002-8498(2010)12-0023-04
ConstructionTechnologyofPrestressedConcreteSuspension
Column in CCTV Main Building Xu Lishan,Zhang Yong,Zhang Peng
(School of Civil Engineering, Bejing Jiaotong Unitersity, Beijing
100044，China）
Abstract: Prestress technology is extensively applied in horizontal structure with large-span beam or plate, but has little chance in vertical structure such as concrete column.By setting prestressed steel bars in concrete column of CCTV main building to suspend lower horizontal structure, large-span concrete beam is completed successfully. In original design, stiffness beam is used to suspend steel structure, and the intersection for steel bars and steel components is difficult, which is solved by prestressed concrete suspension column technology. Moreover, the construction technology and keys for prestress in concrete suspension column are introduced in detail, including blanking of prestressed steel bars, fabrication and installation of steel bars stent, setting of prestressed steel bars, installation of anchor ending and
tensioning ending,concrete pouring of suspension column,beam and plate,and so on. Key words:prestress; suspension column; tensioning; anchor; construction technology
1工程概况
CCTV主楼工程造型新颖，结构复杂，除主体钢结构外，地下室混凝土结构也十分特殊。在西侧大堂地铁出口上方B1~F1层设有2根预应力混凝土悬挂柱（以下简称预应力悬挂柱)HC-3（见图1a），截面尺寸为 840mm×380mm；在基座F1层设有10根预应力悬挂柱 HC-2（见图1b），截面尺寸为400mm×400mm；均采用后张法无黏结预应力技术。
2预应力悬挂柱特点与技术难点
1)预应力技术普遮应用于大跨度梁或板等水平结构，极少应用于竖向结构，尤其是应用于混凝土柱中更为少见。
2)设计上混凝土柱一般作为受压构件，本工程混凝土柱通过设置预应力筋改变其整体受力性能，从而万方数据
23
实现从顶部悬挂下方水平结构，达到增大底部空间的效果。
3)由于施工过程中，悬挂柱及上方悬挂点所在水平结构并未浇筑成型，并且强度达到后要施加预应力方可受力，因此需要连续在儿个楼层架设临时支撑方能保证结构安全。
4)预应力张拉端和锚固端分别布置在跨中的梁顶和梁底，钢筋十分密集，最多达5层，钢筋下料要充分考虑空间避让，钢筋绑扎非常困难。
5)无黏结预应力构件正常情况下应先穿束，而悬挂柱HC-3是在下方悬挂的楼板结构浇筑前临时变更
【收稿日期】2010-08-30
【作者简介】许立山，北京交通大学土木建筑工程学院硕土研究
寸100044，电话：（010）58602977，E
生，北京市西直门外上园村 mail ; xulishan77@ yahoo, com, en
