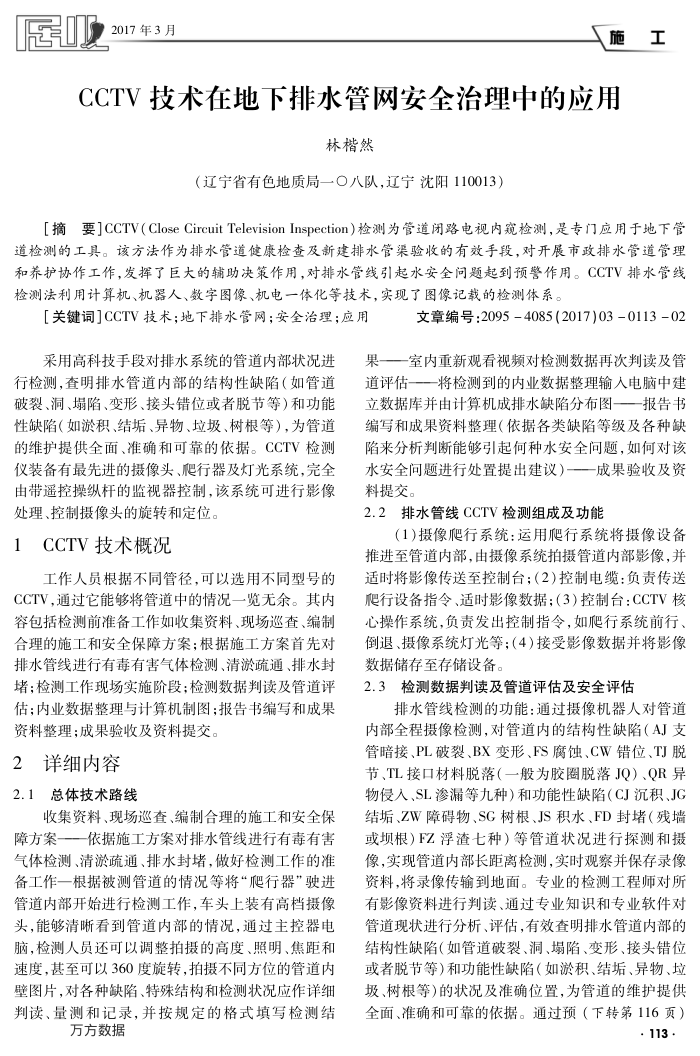

CCTV技术在地下排水管网安全治理中的应用
林楷然
（辽宁省有色地质局一O八队，辽宁沈阳110013）
[摘要]CCTV（CloseCircuitTelevisionInspection）检测为管道闭路电视内窥检测，是专门应用于地下管道检测的工具。该方法作为排水管道健康检查及新建排水管渠验收的有效手段，对开展市政排水管道管理和养护协作工作，发挥了巨大的辅助决策作用，对排水管线引起水安全问题起到预警作用。CCTV排水管线检测法利用计算机、机器人、数字图像、机电一体化等技术，实现了图像记载的检测体系。
L关键词」CCTV技术；地下排水管网安全治理；应用
采用高科技手段对排水系统的管道内部状况进行检测，查明排水管道内部的结构性缺陷（如管道破裂、洞、塌陷、变形、接头错位或者脱节等）和功能生缺陷（如淤积、结垢、异物、垃圾、树根等），为管道的维护提供全面、准确和可靠的依据。CCTV检测仪装备有最先进的摄像头、爬行器及灯光系统，完全由带遥控操纵杆的监视器控制，该系统可进行影像
处理、控制摄像头的旋转和定位。 1CCTV技术概况
工作人员根据不同管径，可以选用不同型号的 CCTV，通过它能够将管道中的情况一览无余。其内容包括检测前准备工作如收集资料、现场巡查、编制合理的施工和安全保障方案；根据施工方案首先对排水管线进行有毒有害气体检测、清疏通、排水封堵：检测工作现场实施阶段：检测数据判读及管道评估；内业数据整理与计算机制图；报告书编写和成果资料整理；成果验收及资料提交。
2详细内容 2.1总体技术路线
收集资料、现场巡查、编制合理的施工和安全保障方案——依据施工方案对排水管线进行有毒有害气体检测、清淤蔬通、排水封堵，做好检测工作的准备工作一根据被测管道的情况等将“爬行器”驶进管道内部开始进行检测工作，车头上装有高档摄像头，能够清晰看到管道内部的情况，通过主控器电脑，检测人员还可以调整拍摄的高度、照明、焦距和速度，甚至可以360度旋转，拍摄不同方位的管道内壁图片，对各种缺陷、特殊结构和检测状况应作详细判读、量测和记录，并按规定的格式填写检测结
万方数据
文章编号：2095-4085(2017)03-0113-02
果室内重新观看视频对检测数据再次判读及管道评估—将检测到的内业数据整理输人电脑中建立数据库并由计算机成排水缺陷分布图报告书编写和成果资料整理（依据各类缺陷等级及各种缺陷来分析判断能够亏号起何种水安全回题，如何对该水安全问题进行处置提出建议）—成果验收及资料提交。
2.2排水管线CCTV检测组成及功能
(1)摄像爬行系统：运用爬行系统将摄像设备推进至管道内部，由摄像系统拍摄管道内部影像，并适时将影像传送至控制台；（2）控制电缆：负责传送爬行设备指令、适时影像数据：（3）控制台：CCTV核心操作系统，负责发出控制指令，如爬行系统前行倒退、摄像系统灯光等；（4）接受影像数据并将影像数据储存至存储设备。
2.3检测数据判读及管道评估及安全评估
排水管线检测的功能：通过摄像机器人对管道
内部全程摄像检测，对管道内的结构性缺陷（AI支管暗接、PL破裂、BX变形、FS腐蚀、CW错位、TI脱节、TL接口材料脱落（一般为胶圈脱落JQ）、QR异物侵入、SL渗漏等九种）和功能性缺陷（CJ沉积、JG 结垢、ZW障碍物、SG树根、JS积水、FD封堵（残墙或坝根)FZ浮渣七种）等管道状况进行探测和摄像，实现管道内部长距离检测，实时观察并保存录像资料，将录像传输到地面。专业的检测工程师对所有影像资料进行判读、通过专业知识和专业软件对管道现状进行分析、评估，有效查明排水管道内部的结构性缺陷（如管道破裂、洞、塌陷、变形、接头错位或者脱节等）和功能性缺陷（如淤积、结垢、异物、垃圾、树根等)的状况及准确位置，为管道的维护提供全面、准确和可靠的依据。通过预（下转第116页）
