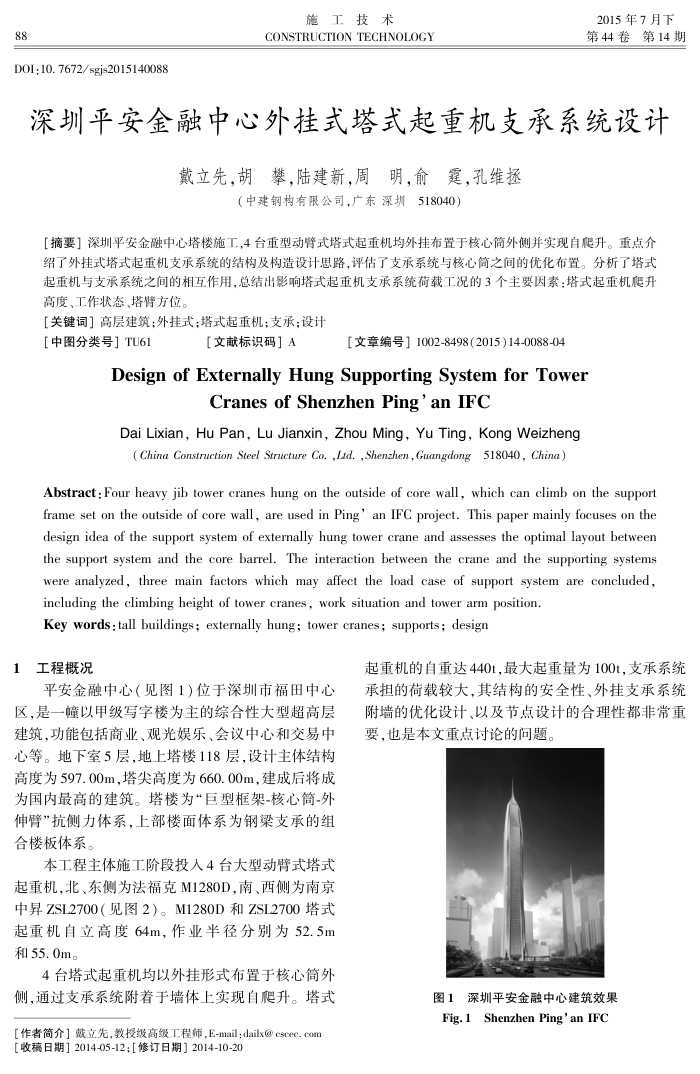

88
DOI:10. 7672/sgjs2015140088
施工技术
CONSTRUCTION TECHNOLOGY
2015年7月下第44卷第14期
深圳平安金融中心外挂式塔式起重机支承系统设计
戴立先，胡攀，陆建新，周明，俞霆，孔维扬
（中建钢构有限公司，广东深圳518040）
[摘要]深圳平安金融中心塔楼施工，4台重型动臂式塔式起重机均外挂布置于核心筒外侧并实现自爬升。重点介绍了外挂式塔式起重机支承系统的结构及构造设计思路，评估了支承系统与核心筒之间的优化布置。分析了塔式起重机与支承系统之间的相互作用，总结出影响塔式起重机支承系统荷载工况的3个主要因素：塔式起重机爬升高度、工作状态、塔臂方位
【关键词］高层建筑；外挂式：塔式起重机：支承；设计
［中图分类号］TU6]
文献标识码］A
[文章编号］1002-8498(2015)14-0088-04
DesignofExternallyHungSupportingSystemforTower
Cranesof ShenzhenPing'anIFC
Dai Lixian,Hu Pan,Lu Jianxin,Zhou Ming,Yu Ting,Kong Weizheng(China Construction Steel Structure Co.,Lad.,Shenzhen,Guangdong518040,China）
Abstract:Four heavy jib tower cranes hung on the outside of core wall,which can climb on the support frame set on the outside of core wall, are used in Ping' an IFC project. This paper mainly focuses on the design idea of the support system of externally hung tower crane and assesses the optimal layout between the support system and the core barrel. The interaction between the crane and the supporting systems were analyzed, three main factors which may affect the load case of support system are concluded,
including the climbing height of tower cranes, work situation and tower arm position. Key words : tall buildings; externally hung; tower cranes; supports; desigr
1工程概况
平安金融中心（见图1）位于深圳市福田中心区，是一幢以甲级写字楼为主的综合性大型超高层建筑，功能包括商业、观光娱乐、会议中心和交易中心等。地下室5层，地上塔楼118层，设计主体结构高度为597.00m，塔尖高度为660.00m，建成后将成为国内最高的建筑。塔楼为“巨型框架-核心简-外伸臂”抗侧力体系，上部楼面体系为钢梁支承的组合楼板体系。
本工程主体施工阶段投人4台大型动臂式塔式起重机，北、东侧为法福克M1280D，南、西侧为南京中昇ZSL2700（见图2）。M1280D和ZSL2700塔式起重机自立高度64m，作业半径分别为52.5m 和55.0m。
4台塔式起重机均以外挂形式布置于核心筒外侧，通过支承系统附着于墙体上实现自爬升。塔式[作者简介】鼓立先，教授级高级工程师，E-mail;dailx@cscee.com[【收稿日期】2014-05-12：[修订日期】2014-10-20
起重机的自重达440t，最大起重量为100t，支承系统承担的荷载较大，其结构的安全性、外挂支承系统附墙的优化设计、以及节点设计的合理性都非常重要，也是本文重点讨论的问题。
图1深圳平安金融中心建筑效果 Fig.1Shenzhen Ping'an IFC
