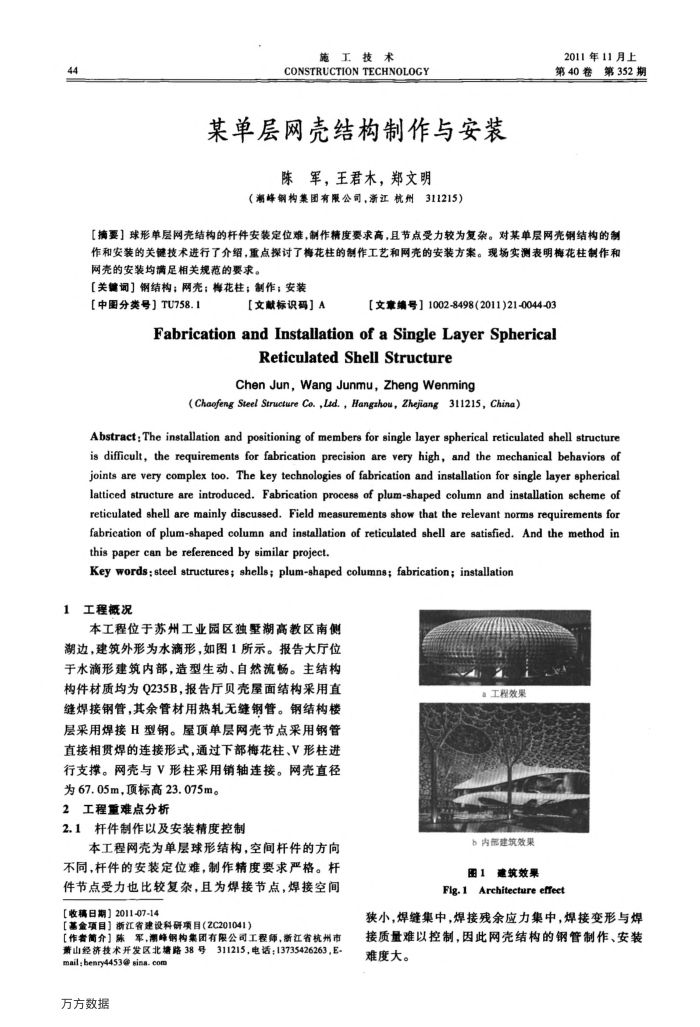

44
施工技术
CONSTRUCTIONTECHNOLOGY
某单层网壳结构制作与安装
陈军，王君木，郑文明
（潮峰钢构集团有限公司，浙江杭州311215）
2011年11月上第40卷第352期
【摘要】球形单层网壳结构的杆件安装定位难，制作精度要求高，且节点受力较为复杂。对某单层网亮钢结构的制作和安装的关键技术进行了介绍，重点探讨了梅花柱的制作工艺和网的安装方案。现场实测表明梅花柱制作和网壳的安装均满足相关规范的要求。
【关键词］钢结构；网壳：梅花柱；制作；安装
【中图分类号】TU758.1
【文献标识码】A
【文章编号】1002-8498（2011)21-0044-03
Fabrication and Installation of a Single Layer Spherical
Reticulated Shell Structure
ChenJun,WangJunmu,ZhengWenming
(Chaofeng Steel Structure Co. ,Lad. , Hangzhou, Zhejiang 311215, China)
Abstract: The installation and positioning of members for single layer spherical reticulated shell structure is difficult, the requirements for fabrication precision are very high, and the mechanical behaviors of joints are very complex too. The key technologies of fabrication and installation for single layer spherical latticed structure are introduced. Fabrication process of plum-shaped column and installation scheme of reticulated shell are mainly discussed. Field measurements show that the relevant norms requirements for fabrication of plum-shaped column and installation of reticulated shell are satisfied. And the method in this paper can be referenced by similar project.
Key words;steel structures; shells; plum-shaped columns; fabrication; installation
1工程概况
本工程位于苏州工业园区独墅湖高教区南侧潮边，建筑外形为水滴形，如图1所示。报告大厅位于水滴形建筑内部，造型生动、自然流畅。主结构
构件材质均为0235B，报告厅贝壳屋面结构采用直缝焊接钢管，其余管材用热轧无缝钢管。钢结构楼层采用焊接H型钢。屋顶单层网壳节点采用钢管直接相贯焊的连接形式，通过下部梅花柱、V形柱进行支撑。网壳与V形柱采用销轴连接。网壳直径
为67.05m，顶标高23.075m。 2工程重难点分析
2.1杆件制作以及安装精度控制
本工程网壳为单层球形结构，空间杆件的方向
不同，杆件的安装定位难，制作精度要求严格。杆件节点受力也比较复杂，且为焊接节点，焊接空间【收稿日期】2011-07-14
【基金项目】新江省建设科研项目（ZC201041）
【作者简介】陈军，潮峰钢构集团有限公司工程师，新江省杭州市黄山经济技术开发区北塘路38号311215，电话：13735426263，E-
mail;benry4453@ sina.com 万方数据
a工程效果 b内部建筑效果图1建筑效果
Flg.1 Architecture effect
狭小，焊缝集中，焊接残余应力集中，焊接变形与焊接质量难以控制，因此网壳结构的钢管制作、安装难度大。
