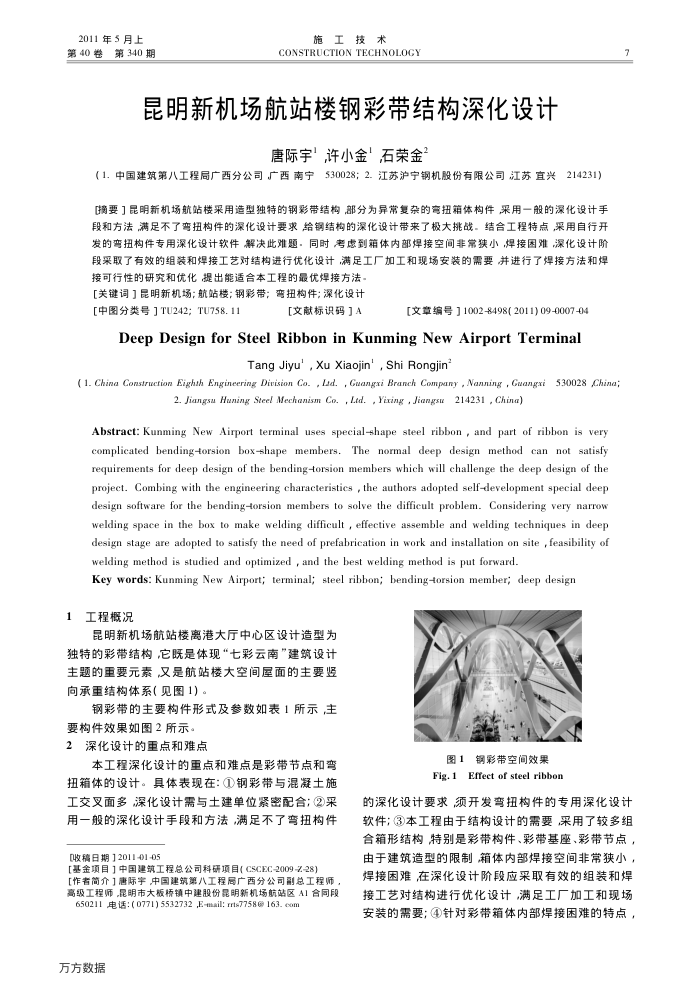

2011年5月上第40卷第340期
施工技术
CONSTRUCTION TECHNOLOGY
昆明新机场航站楼钢彩带结构深化设计
2
唐际宇’许小金’石荣金”
（1.中国建筑第八工程局广西分公司广西南宁530028；2.江苏沪宁钢机股份有限公司江苏宜兴214231)[摘要］昆明新机场航站楼采用造型独特的钢彩带结构部分为异常复杂的弯扭箱体构件采用一般的深化设计手段和方法满足不了弯扭构件的深化设计要求给钢结构的深化设计带来了极大挑战。结合工程特点，采用自行开发的弯扭构件专用深化设计软件解决此难题：同时考虑到箱体内部焊接空间非常狭小，焊接困难深化设计阶段采取了有效的组装和焊接工艺对结构进行优化设计满足工厂加工和现场安装的需要并进行了焊接方法和焊
接可行性的研究和优化提出能适合本工程的最优焊接方法。【关键词】昆明新机场；航站楼；钢彩带；弯扭构件；深化设计
[中图分类号］】TU242；TU758.11
[文献标识码】A
[文章编号]1002-8498(2011) 09-0007-04
Deep Design for SteelRibbon in Kunming New Airport Terminal
Tang Jiyu', Xu Xiaojin', Shi Rongjin’
ggg n
2. Jiangsu Huning Steel Mechanism Co. , Led. , Yixring , Jiangstr 214231 , China)
Abstract: Kunming New Airport terminal uses special-shape steel ribbon , and part of ribbon is very complicated bending-torsion box-shape members. The normal deep design method can not satisfy requirements for deep design of the bending-torsion members which will challenge the deep design of the project. Combing with the engineering characteristics , the authors adopted self-development special deep design software for the bending-torsion members to solve the difficult problem. Considering very narrow welding space in the box to make welding difficult , effective assemble and welding techniques in deep o iiieaa s o oeeis e rom oaed o aa ses o padope a res nsa welding method is studied and optimized , and the best welding method is put forward.
Key words: Kunming New Airport; terminal; steel ribbon; bending-torsion member; deep design
1工程概况
昆明新机场航站楼离港大厅中心区设计造型为
独特的彩带结构它既是体现“七彩云南”建筑设计主题的重要元素又是航站楼大空间屋面的主要竖向承结构体系（见图1）。
钢彩带的主要构件形式及参数如表1所示,主要构件效果如图2所示。
深化设计的重点和难点
本工程深化设计的重点和难点是彩带节点和弯扭箱体的设计。具体表现在：①钢彩带与混凝土施工交叉面多深化设计需与土建单位紧密配合；②采用一般的深化设计手段和方法，满足不了弯扭构件
[收稿日期】2011-01-05
[基金项目]中国建筑工程总公司科研项目(CSCEC-2009-Z-28】
【作者简介］唐际宇，中国建筑第八工程局广西分公司副总工程师，高级工程师，昆明市大板桥镇中建股份昆明新机场航站区A1合同段 650211 电话: ( 0771) 5532732 ,E-mail: rrts7758@ 163. com
万方数据
图1钢彩带空间效果 Fig.1 Effeet of steel ribbon
7
的深化设计要求须开发弯扭构件的专用深化设计软件；(3)本工程由于结构设计的需要采用了较多组合箱形结构特别是彩带构件、彩带基座、彩带节点，由于建筑造型的限制箱体内部焊接空间非常狭小，焊接困难在深化设计阶段应采取有效的组装和焊接工艺对结构进行优化设计，满足工厂加工和现场安装的需要；④针对彩带箱体内部焊接困难的特点，
