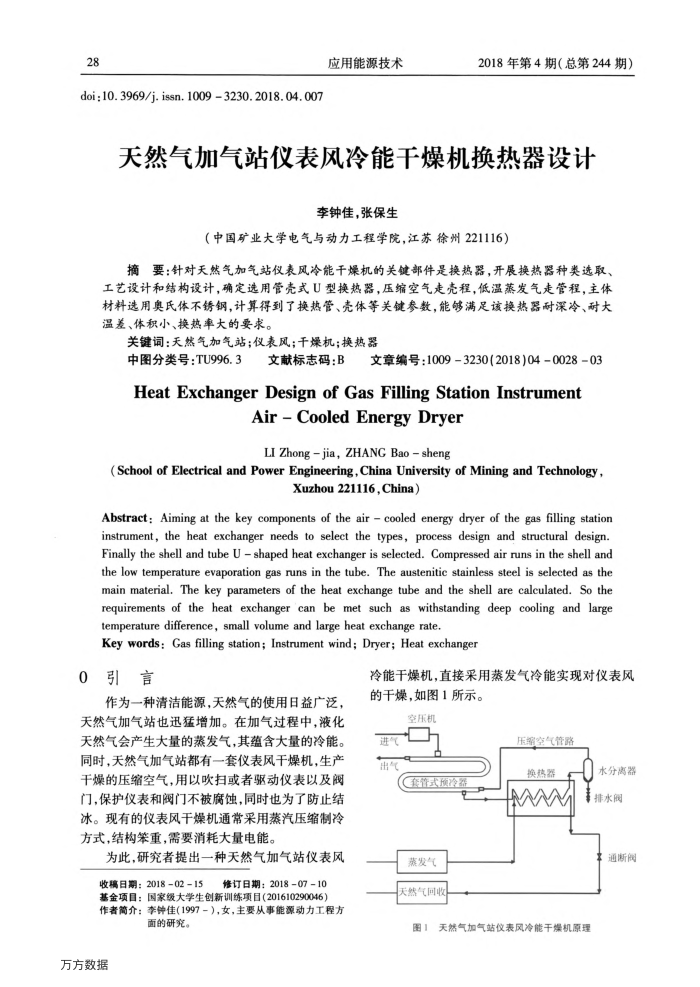

天然气加气站仪表风冷能干燥机换热器设计
李钟佳，张保生
（中国矿业大学电气与动力工程学院，江苏徐州221116）
摘要：针对天然气加气站仪表风冷能干燥机的关键部件是换热器，开展换热器种类选取、工艺设计和结构设计，确定选用管壳式U型换热器，压缩空气走壳程，低温蒸发气走管程，主体材料选用奥氏体不锈钢，计算得到了换热管、壳体等关键参数，能够满足该换热器耐深冷、耐大温差、体积小、换热率大的要求。
关键词：天然气加气站；仪表风；干燥机；换热器
中图分类号：TU996.3
文献标志码：B
文章编号：1009-3230(2018)04002803
HeatExchangerDesignofGasFillingStationInstrument
Air-CooledEnergyDryer LI Zhong jia, ZHANC Bao sheng
(School of Electrical and Power Engineering,China University of Mining and Technology，
Xuzhou221116,China)
Abstract: Aiming at the key components of the air cooled energy dryer of the gas filling station instrument, the heat exchanger needs to select the types, process design and structural design. Finally the shell and tube U shaped heat exchanger is selected. Compressed air runs in the shell and the low temperature evaporation gas runs in the tube. The austenitic stainless steel is selected as the main material. The key parameters of the heat exchange tube and the shell are calculated. So the requirements of the heat exchanger'can be met such as withstanding deep cooling and large temperature difference, small volume and large heat exchange rate.
Key words:Gas filling station; Instrument wind; Dryer; Heat exchanger
引言 0
作为一种清洁能源，天然气的使用日益广泛，天然气加气站也迅猛增加。在加气过程中，液化天然气会产生大量的蒸发气，其蕴含大量的冷能。同时，天然气加气站都有一套仪表风干燥机，生产于燥的压缩空气，用以吹扫或者驱动仪表以及阀门，保护仪表和阀门不被腐蚀，同时也为了防止结冰。现有的仪表风干燥机通常采用蒸汽压缩制冷方式，结构笨重，需要消耗大量电能。
为此，研究者提出一种天然气加气站仪表风
收稿日期：2018-02-15
修订日期：2018-07-10
基金项目：国家级大学生创新训练项目（201610290046）作者简介：李钟佳(1997-），女，主要从事能源动力工程方
面的研究。
万方数据
冷能于燥机.直接采用蒸发气冷能实现对仪表风的干燥，如图1所示。
空压机
进气
管式预产蒸发气
天然气回收
压缩空气管路
换热器
水分离器非排水阀通断阀
图1天然气加气站仪表风冷能干煤机原理
