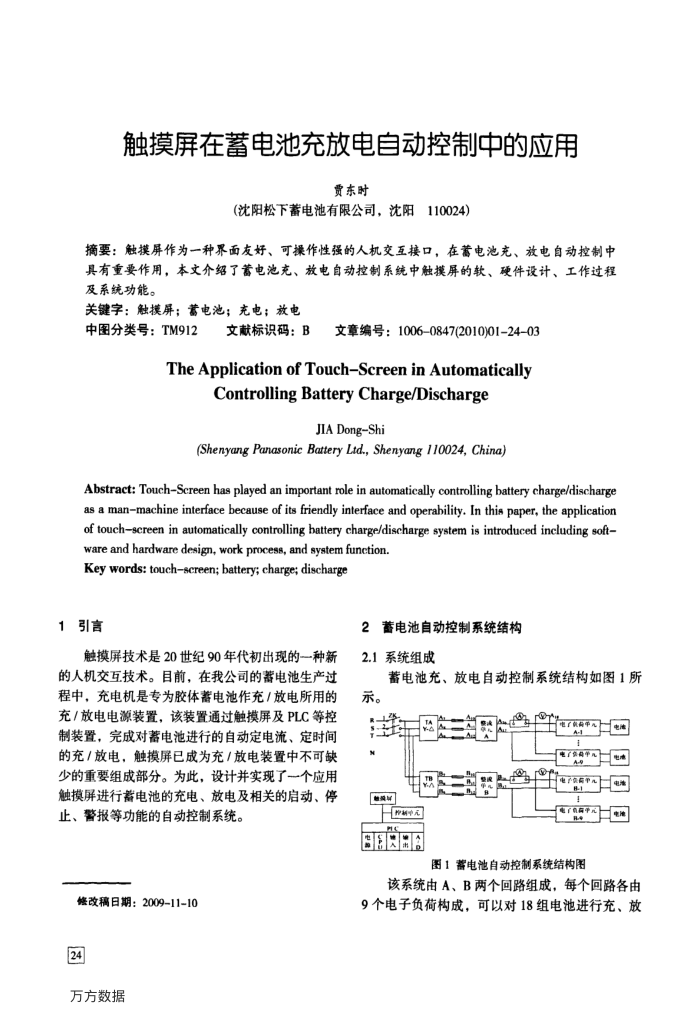

触摸屏在蓄电池充放电自动控制中的应用
贾东时
（沈阳松下蓄电池有限公司，沈阳110024）
摘要：触摸屏作为一种界面友好、可操作性强的人机交互接口，在蓄电池充、放电自动控制中具有重要作用，本文介绍了蓄电池充、放电自动控制系统中触摸屏的软、硬件设计、工作过程及系统功能。
关键字：触摸屏：蓄电池：充电；放电
中图分类号：TM912
文献标识码：B
文章编号：1006-0847(2010)01-24-03
TheApplicationofTouch-ScreeninAutomatically
ControllingBatteryCharge/Discharge
JIA Dong-Shi
(Shenyang Panasonic Battery Ltd., Shenyang I10024, China)
Abstract: TouchScreen has played an important role in automatically controlling battery charge/discharge as a manmachine interface because of its friendly interface and operability. In this paper, the application of touchscreen in automatically controlling battery charge/discharge system is introduced including soft
ware and hardware design, work process, and system function. Key words: touchscreen; battery; charge; discharge
1引言
触摸模屏技术是20世纪90年代初出现的一种新的人机交互技术。目前，在我公司的蓄电池生产过程中，充电机是专为胶体器电池作充/放电所用的充/放电电源装置，该装置通过触摸屏及PLC等控制装置，完成对蓄电池进行的自动定电流、定时间的充/放电，触摸屏已成为充/放电装置中不可缺少的重要组成部分。为此，设计并实现了-个应用触摸屏进行蓄电池的充电、放电及相关的启动、停止、警报等功能的自动控制系统。
修改稿日期：2009-11-10 24
万方数据
2蓄电池自动控制系统结构 2.1系统组成
蓄电池充、放电自动控制系统结构如图1所示。
注中元 BA
电子能器中电池电了#用+电
#
图1露电池自动控制系统结构图
该系统由A、B两个回路组成，每个回路各由 9个电子负荷构成，可以对18组电池进行充、放
