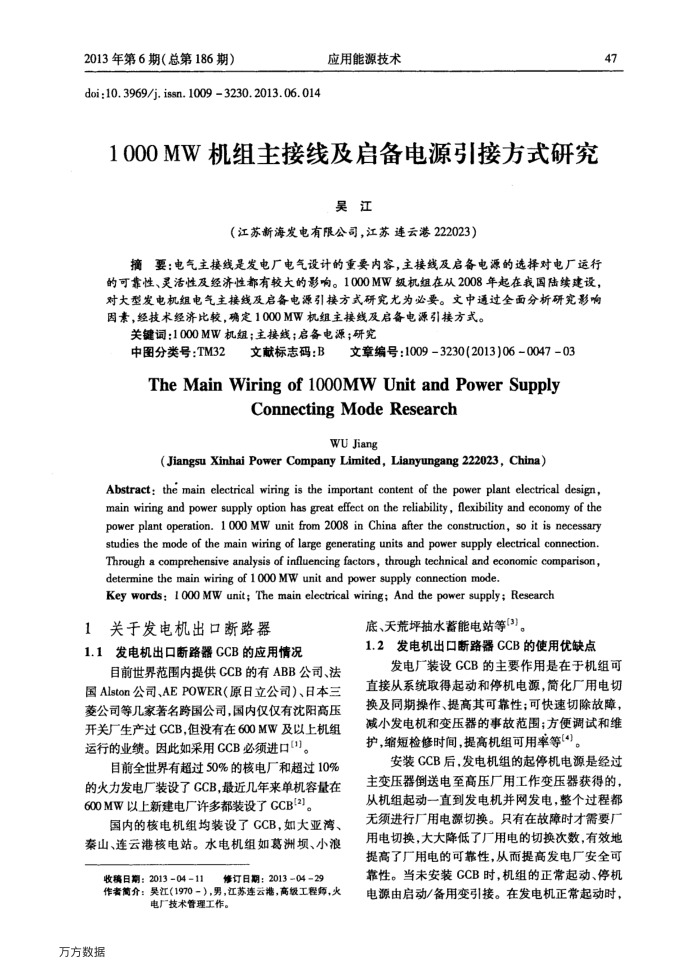

2013年第6期（总第186期）
doi:10.3969/j. issn. 1009 3230.2013.06.014
应用能源技术
1000MW机组主接线及备电源引接方式研究
吴江
（江苏新海发电有限公司，江苏连云港222023）
摘要：电气主接线是发电厂电气设计的重要内容，主接线及启备电源的选择对电厂运行的可靠性、灵活性及经济性都有较大的影响。1000MW级机组在从2008年起在我国陆续建设，对大型发电机组电气主接线及启备电源引接方式研究光为必要。文中通过全面分析研究影响因素，经技术经济比较，确定1000MW机组主接线及启备电源引接方式。
关键词：1000MW机组；主接线；启务电源；研究
中图分类号：TM32
文献标志码：B
文章编号：10093230(2013)06-004703
TheMainWiringof100oMWUnitandPowerSupply
Connecting Mode Research
WUJiang
(Jiangsu Xinhai Power Company Limited,Lianyungang222023,China）
Abstract: the main electrical wiring is the important content of the power plant electrical design, main wiring and power supply option has great effect on the reliability, flexibility and economy of the power plant operation. 1000 MW unit from 2008 in China after the construction, so it is necessary studies the mode of the main wiring of large generating units and power supply electrical connection. Through a comprehensive analysis of influencing factors, through technical and economic comparison determine the main wiring of 1 000 MW unit and power supply connection mode.
Key words: 1 000 MW unit; The main electrical wiring; And the power supply; Research
1关于发电机出口断路器
1.1发电机出口断路器CCB的应用情况
目前世界范围内提供CCB的有ABB公司、法国Alston公司、AEPOWER（原日立公司）、日本三菱公司等几家著名跨国公司，国内仅仅有沈阳高压开关厂生产过GCB，但没有在600MW及以上机组运行的业绩。因此如采用CCB必须进口[1]。
目前全世界有超过50%的核电厂和超过10% 的火力发电厂装设了GCB，最近几年来单机容量在 600MW以上新建电厂许多都装设了GCB[2]。
国内的核电机组均装设了CCB，如大亚湾、秦山、连云港核电站。水电机组如葛洲坝、小浪
收稿日期：20130411修订日期：20130429
作者简介：吴江（1970－-），男，江苏连云港，高级工程师，火
电厂技术管理工作。
万方数据
底、天荒坪抽水蓄能电站等[3)。
1.2发电机出口断路器GCB的使用优缺点
47
发电厂装设GCB的主要作用是在于机组可
直接从系统取得起动和停机电源，简化厂用电切换及同期操作、提高其可靠性；可快速切除故障减小发电机和变压器的事故范围；方便调试和维护，缩短检修时间，提高机组可用率等（4)。
安装GCB后，发电机组的起停机电源是经过主变压器倒送电至高压厂用工作变压器获得的，从机组起动一直到发电机并网发电，整个过程都无须进行厂用电源切换。只有在故障时才需要厂用电切换，大大降低了厂用电的切换次数，有效地提高了厂用电的可靠性，从而提高发电厂安全可靠性。当未安装GCB时，机组的正常起动、停机电源由启动/备用变引接。在发电机正常起动时，
