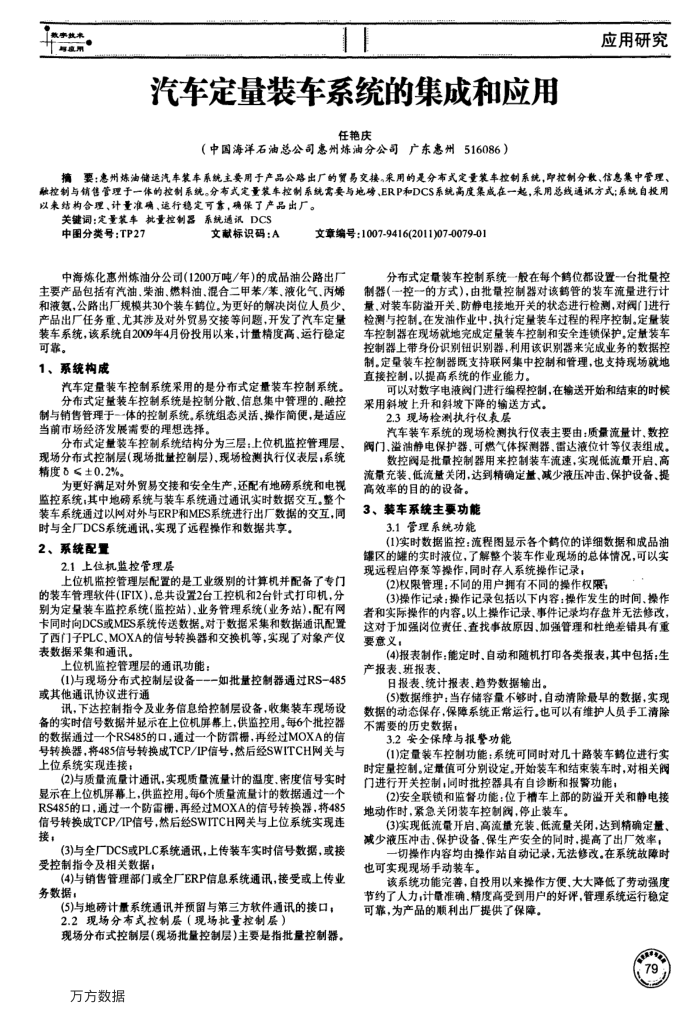

汽车定量装车系统的集成和应用
任艳庆
（中国海洋石油总公司惠州炼油分公司广东州516086）
应用研究
摘要：枣州炼油储运汽车装车系统主要用于产品公路出厂的贸易交接。采用的是分布式定量装车拉制系统，即拉制分散、信息集中管理融控制与销售管理于一体的控制系统。分布式定量装车控制系统需要与地磅、ERP和DCS系统高度集成在一起，采用总线通试方式；系统自投用以来结构合理、计量准确，遂行稳定可意，确保了产品出厂。
关键词：定量装车批量控制器系统通讯DCS
中图分类号：TP27
文献标识码：A
文章编号：1007-9416(2011)07-0079-01
中海炼化惠州炼油分公司(1200万吨/年)的成品油公路出厂主要产品包括有汽油，柴油、燃料油.混合二甲苯/苯、液化气.丙烯和液氨，公路出厂规模共30个装车鹤位。为更好的解决岗位人员少，产品出厂任务重、尤其涉及对外贸易交接等间题，开发了汽车定量装车系统，该系统自2009年4月份投用以来，计量精度高、运行稳定可靠。
1、系统构成
汽车定量装车控制系统采用的是分布式定量装车控制系统。分布式定量装车控制系统是控制分散、信息集中管理的，融控
制与销售管理于一体的控制系统。系统组态灵活、操作简使，是适应当前市场经济发展需要的理想选择。
分布式定量装车控制系统结构分为三层：上位机监控管理层，现场分布式控制层（现场批量控制层)、现场检测执行仪表层；系统精度5≤±0.2%。
为更好满足对外贸易交接和安全生产，还配有地磅系统和电视监控系统，其中地磅系统与装车系统通过通讯实时数据交互。整个装车系统通过以网对外与ERP和MES系统进行出厂数据的交互，同
时与全厂DCS系统通讯，实现了远程操作和数据共享。 2、系统配置
2.1上位机监控管理层
上位机监控管理层配置的是工业级别的计算机并配备了专门的装车管理软件（IFIX).总共设置2台工控机和2台针式打印机，分别为定量装车监控系统（监控站）、业务管理系统（业务站），配有网卡同时向DCS或MES系统传送数据。对于数据采集和数据通讯配置了西门子PLC，MOXA的信号转换器和交换机等，实现了对象产仪表数据采集和通讯。
上位机监控管理层的通讯功能：
(1)与现场分布式控制层设备-=-如批量控制器通过RS-485 或其他通讯协议进行通
讯，下达控制指令及业务信息给控制层设备，收集装车现场设备的实时信号数据并显示在上位机屏募上，供监控用。每6个批控器的数据通过一个RS485的口，通过一个防需树，再经过MOXA的信号转换器，将485信号转换成TCP/IP信号，然后经SWITCH网关与上位系统实现连接；
(2)与质量流量计通讯，实现质量流量计的温度、密度信号实时显示在上位机屏幕上，供监控用。每6个质量流量计的数据通过一个 RS485的口，通过一个防雷栅，再经过MOXA的信号转换器，将485 信号转换成TCP/IP信号，然后经SWITCH网关与上位系统实现连接，
(3)与全厂DCS或PLC系统通讯，上传装车实时信号数据，或接受控制指令含及相关数据：
(4)与销售管理部门或全厂ERP信息系统通讯，接受或上传业务数据，
(5)与地磅计量系统通讯并预留与第三方软件通讯的接口； 2.2现场分布式控制层（现场批量控制层）
现场分布式控制层（现场批量控制层）主要是指批量控制器。方方数据
分布式定量装车控制系统般在每个鹤位都设置一台批量控制器（一控一的方式），由批量控制器对该鹤管的装车流量进行计量，对装车防溢开关，防静电接地开关的状态进行检测，对阀门进行检测与控制，在发油作业中，执行定量装车过程的程序控制。定量装车控制器在现场就地完成定量装车控制和安全连锁保护。定量装车控制器上带身份识别钮识别器，利用该识别器来究成业务的数据控制。定量装车控制器既支持联网集中控制和管理，也支持现场就地直接控制，以提高系统的作业能力。
可以对数字电液阅门进行编程控制，在输送开始和结束的时候采用斜坡上升和斜坡下降的输送方式。
2.3现场检测执行仪表层
汽车装车系统的现场检测执行仪表主要由：质量流量计、数控阀门、溢油静电保护器、可燃气体探测器、雷达液位计等仅表组成。
数控阀是批量控制器用来控制装车流速，实现低流量开启.高流量充装，低流量关闭，达到精确定量、减少液压冲击、保护设备、提
高效率的目的的设备。 3、装车系统主要功能
3.1管理系统功能
(1)实时数据监控：流程图显示各个鹤位的详细数据和成品油罐区的罐的实时液位，了解整个装车作业现场的总体情况，可以实现远程启停泵等操作，同时存人系统操作记录；
(2)权限管理：不同的用户拥有不同的操作权限：
(3)操作记录：操作记录包括以下内容：操作发生的时间、操作者和实际操作的内容。以上操作记录、事件记录均存盘并无法修改这对于加强岗位责任、查找事故原因、加强管理和杜绝差错具有重要意义：
(4)报表制作：能定时.自动和随机打印各类报表，其中包括：生产报表、班报表
日报表、统计报表、趋势数据输出。
(5)数据维护：当存储容量不够时，自动清除最早的数据，实现数据的动态保存，保障系统正常运行。也可以有维护人员手工清除不需要的历史数据
3.2安全保障与报警功能
（1)定量装车控制功能：系统可同时对几十路装车位进行实时定量控制。定量值可分别设定。开始装车和结束装车时，对相关阀门进行开关控制，同时批控器具有自诊断和报警功能：
(2)安全联锁和监督功能：位于槽车上部的防溢开关和静电接地动作时，紧急关闭装车控制阀，停止装车。
(3实现低流量开启、高流量充装、低流量关闭，达到精确定量减少液压冲击、保护设备，保生产安全的同时，提高了出厂效率，
一切操作内容均由操作站自动记录，无法修改。在系统故障时也可实现现场手动装车。
该系统功能完善，自投用以来操作方便，大大降低了劳动强度节约了人力，计量准确.精度高受到用户的好评，管理系统运行稳定可靠，为产品的顺利出厂提供了保障。
