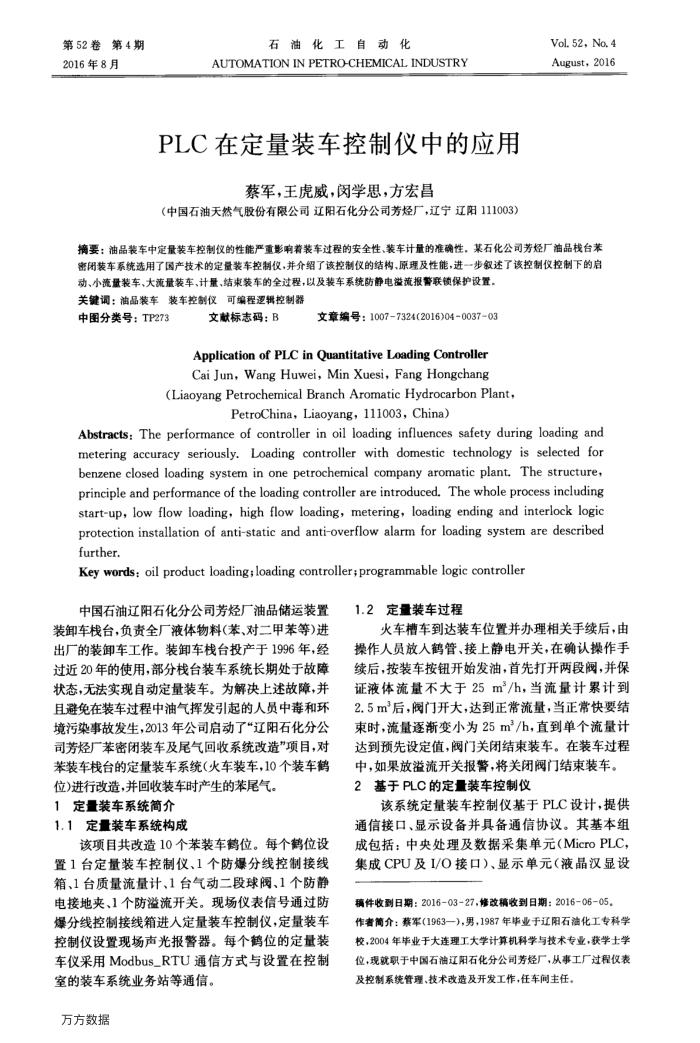

第52卷第4期 2016年8月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY
PLC在定量装车控制仪中的应用
蔡军，王虎威，闵学思，方宏昌
（中国石油天然气股份有限公司辽阳石化分公司芳烃厂，辽宁辽阳111003）
Vol. 52, No, 4 August，2016
摘要：油品装车中定量装车控制仪的性能严重影响着装车过程的安全性、装车计量的准确性，某石化公司芳烃厂油品栈台苯密闭装车系统选用了国产技术的定量装车控制仪，并介绍了该控制仪的结构、原理及性能，进一步叙述了该控制仪控制下的启
动、小流量装车、大流量装车、计量、结束装车的全过程，以及装车系统防静电溢流报警联锁保护设置。关键调：油品装车装车控制仪可编程逻辑控制器
中图分类号：TP273
文献标志码：B
文章编号：10077324(2016)04-003703
Application of PLC in Quantitative Loading Controller Cai Jun，WangHuwei,MinXuesi,FangHongchang
(Liaoyang Petrochemical Branch Aromatic Hydrocarbon Plant，
PetroChina,Liaoyang,111003, China)
Abstracts: The performance of controller in oil loading influences safety during loading and metering accuracy seriously. Loading controller with domestic technology is selected for benzene closed loading system in one petrochemical company aromatic plant, The structure, principle and performance of the loading controller are introduced. The whole process including start-up, low flow loading, high flow loading, metering, loading ending and interlock logic protection installation of anti-static and anti-overflow alarm for loading system are described further.
Key words; oil product loading;loading controller;programmable logic controllen
中国石油辽阳石化分公司芳烃厂油品储运装置装卸车栈台，负责全厂液体物料(苯、对二甲苯等)进出厂的装卸车工作。装卸车栈台投产于1996年，经过近20年的使用，部分栈台装车系统长期处于故障状态，无法实现自动定量装车。为解决上述故障，并且避免在装车过程中油气挥发引起的人员中毒和环境污染事故发生，2013年公司启动了“辽阳石化分公司芳烃厂苯密闭装车及尾气回收系统改造”项目，对苯装车栈台的定量装车系统（火车装车，10个装车鹤位)进行改造，并回收装车时产生的苯尾气。
1定量装车系统简介 1.1定量装车系统构成
该项目共改造10个苯装车鹤位。每个鹤位设置1台定量装车控制仪、1个防爆分线控制接线箱、1台质量流量计、1台气动二段球阀、1个防静电接地夹、1个防溢流开关。现场仪表信号通过防爆分线控制接线箱进人定量装车控制仪，定量装车控制仪设置现场声光报警器。每个鹤位的定量装车仪采用Modbus_RTU通信方式与设置在控制
室的装车系统业务站等通信。万方数据
1.2定量装车过程
火车槽车到达装车位置并办理相关手续后，由操作人员放人鹤管、接上静电开关，在确认操作手续后，按装车按钮开始发油，首先打开两段阀，并保证液体流量不大于25m/h，当流量计累计到 2.5m后，闵门开大，达到正常流量，当正常快要结束时，流量逐渐变小为25m/h，直到单个流量计达到预先设定值，阀门关闭结束装车。在装车过程中，如果放溢流开关报警，将关闭阀门结束装车。
基于PLC的定量装车控制仪 2
该系统定量装车控制仪基于PLC设计，提供通信接口、显示设备并具备通信协议。其基本组成包括：中央处理及数据采集单元（MicroPLC，集成CPU及I/O接口）、显示单元（液晶汉显设
稿件收到日期：2016-03-27，修改稿收到日期：2016-06-05，作者简介：蔡军(1963一)，男，1987年毕业于辽阳石油化工专科学校，2004年毕业于大连理工大学计算机科学与技术专业，获学士学位，现就职于中国石油辽阳石化分公司芳烃厂，从事工厂过程仪表及控制系统管理、技术改造及开发工作，任车间主任。
