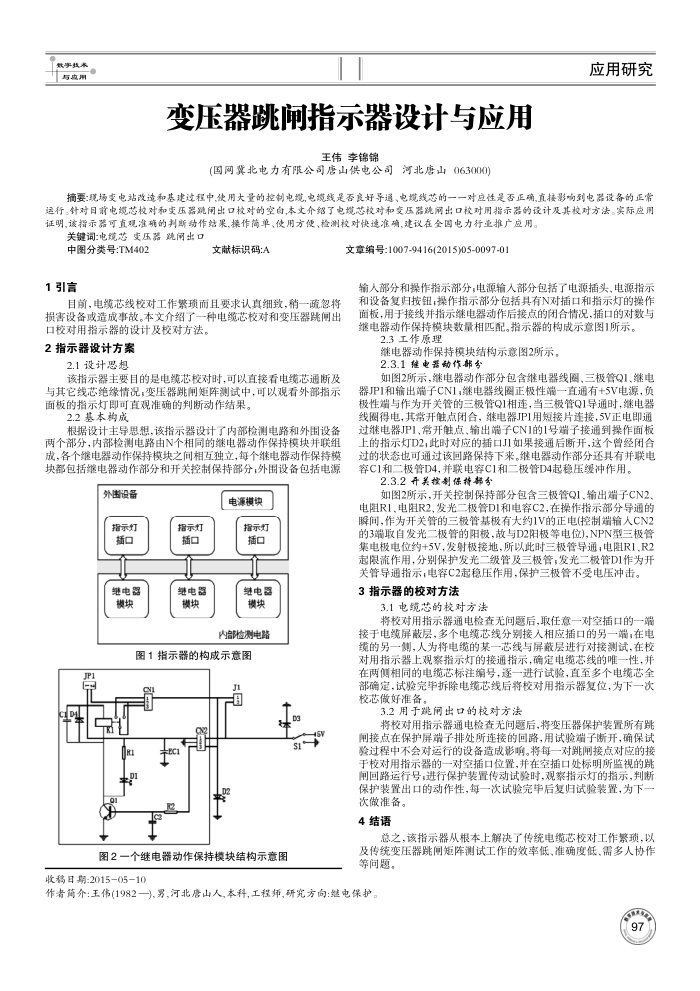

变压器跳闸指示器设计与应用
王伟李锦锦
(国网冀北电力有限公司唐山供电公司河北唐山063000)
应用研究
摘要：境场变电站改造和基建过程中，使用大量的控制电境，电缆线是否良好导通、电境线芯的一一对应性是否正确，直接影响到电器设备的正常运行。针对日前电缆芯校对和变压器魏闸出口校对的空白,本文介绍了电境芯校对和变压器疏润出口校对用指示器的设计及其校对方法。实际应用证明，该指示器可直观准确的判断动作结果,操作简单、使用方便、检测被对快速准确，建议在全国电力行业推广应用。
关键词：电筑芯变压器魏闸出口
中图分类号TM402 1引言
文献标识码:A
目前，电缆芯线校对工作繁项而且要求认真细致，稍一疏忽将损害设备或造成事故。本文介绍了一种电缆芯校对和变压器跳间出
口校对用指示器的设计及校对方法。 2指示器设计方案
2.1设计恩想
该指示器主要目的是电缆芯校对时，可以直接看电缆芯通断及与其它线芯绝缘情况，变压器跳闸矩阵测试中，可以观看外部指示面板的指示灯即可直观准确的判断动作结果。
2.2基本构成
根据设计主导思想，该指示器设计了内部检测电路和外围设备两个部分，内部检测电路由N个相同的继电器动作保持模块并联组成，各个继电器动作保持模块之间相互独立，每个继电器动作保持模块都包括继电器动作部分和开关控制保持部分，外围设备包括电源
外围设备
电源横块
指示灯插口
继电器模块
指示灯插
继电器模块
指示灯插口
继电器模块
内治检测电路
图1指示器的构成示意图
J1
姐
*8
5 Ts
图2一个继电器动作保持模块结构示意图
收移日期：2015-0510
文章编号:1007-9416(2015)05-0097-01
输人部分和操作指示部分，电源输入部分包括了电源插头、电源指示和设备复归按钮操作指示部分包括具有N对插口和指示灯的操作面板，用于接线并指示继电器动作后接点的闭合情况，插口的对数与继电器动作保持模块数量相匹配。指示器的构成示意图1所示。
2.3工作原理
继电器动作保持模块结构示意图2所示。 2.3.1继电器动作部分
如图2所示，继电器动作部分包含继电器线圈、三极管Q1、继电器JP1和输出端子CN1，继电器线图正极性端一直通有+5V电源，负极性端与作为开关管的三极管Q1相连，当三极管Q1导通时，继电器线圈得电，其常开触点闭合，继电器JP1用短接片连接，5V正电即通过维继电器JP1、常开触点、输出端子CN1的1号端子接通到操作面板上的指示灯D2;此时对应的插口J1如果接通后断开，这个曾经闭合过的状态也可通过该回路保持下来。继电器动作部分还具有并联电容C1和二极管D4，并联电容C1和二极管D4起稳压缓冲作用。
2.3.2开关按制保持帮分
如图2所示，开关控制保持部分包含三极管Q1、输出端子CN2、电阻R1.电阻R2、发光二极管DI和电容C2，在操作指示部分导通的瞬间，作为开关管的三极管基极有大约1V的正电(控制端输人CN2 的3端取自发光二极管的阳被，故与D2阳极等电位)，NPN型三极管集电极电位约+5V，发射极接地，所以此时三极管导通，电阻R1.R2 起限流作用，分别保护发光二级管及三极管，发光二极管D1作为开关管导通指示，电容C2起稳压作用，保护三极管不受电压冲击。 3指示器的校对方法
3.1电缆芯的较对方法
将校对用指示器通电检查无问愿后，取任意一对空插口的一端接于电缆屏蔽层，多个电缆芯线分别接入相应插口的另一端；在电缆的另一侧，人为将电缆的某一芯线与屏藏层进行对接测试，在校对用指示器上观察指示灯的接通指示，确定电缆芯线的唯一性，并在两侧相同的电缆芯标注编号，逐一进行试验，直至多个电缆芯全部确定，试验完毕拆除电缆芯线后将校对用指示器复位，为下一次校芯做好准备。
3.2用于跳闸出口的校对方法
将校对用指示器通电检查无问愿后，将变压器保护装置所有跳闸接点在保护屏端子排处所连接的回路，用试验端子断开，确保试验过程中不会对运行的设备造成影响。将每一对跳闸接点对应的接于校对用指示器的一对空插口位置，并在空插口处标明所监视的跳闸回路运行号，进行保护装置传动试验时，观案指示灯的指示，判断保护装置出口的动作性，每一次试验完毕后复归试验装置，为下一
次做准备。 4结语
总之，该指示器从根本上解决了传统电缆芯校对工作繁项，以及传统变压器跳间矩阵测试工作的效率低、准确度低、需多人协作等问题。
