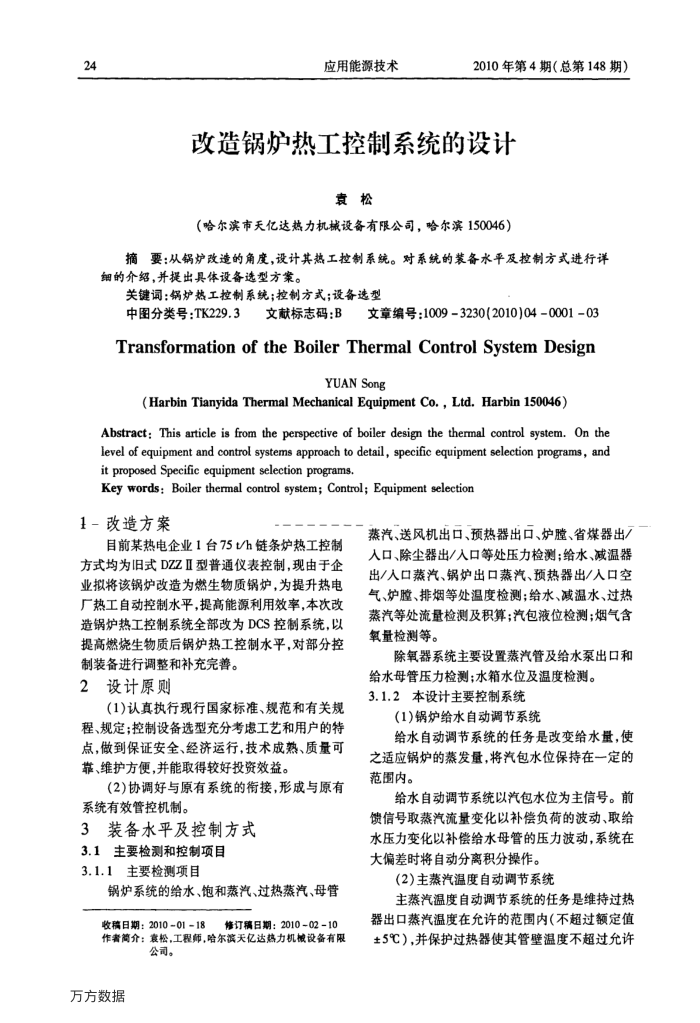

应用能源技术
2010年第4期（总第148期）
改造锅炉热工控制系统的设计
袁松
（哈尔滨市天亿达热力机械设备有限公司，哈尔滨150046）
摘要：从锅炉改造的角度，设计其热工控制系统。对系统的装备水平及控制方式进行详细的介绍，并提出具体设备选型方案。
关键词：锅炉热工控制系统；控制方式；设备选型
8文献标志码：B文章编号：1009-3230(2010)04-0001-03
中图分类号：TK229.3
TransformationoftheBoilerThermalControlSystemDesign
YUANSong
(HarbinTianyidaThermal Mechanical Equipment Co.,Ltd.Harbin150046）
Abstract: This article is from the perspective of boiler design the thermal control system. On the level of equipment and control systems approach to detail, specific equipment selection programs, and it proposed Specific equipment selection programs.
Key words: Boiler thermal control system; Control; Equipment selection
1－改造方案
目前某热电企业1台75/h链条炉热工控制方式均为旧式DZZⅡ型普通仪表控制，现由于企业拟将该锅炉改造为燃生物质锅炉，为提升热电厂热工自动控制水平，提高能源利用效率，本次改造锅炉热工控制系统全部改为DCS控制系统，以提高燃烧生物质后锅炉热工控制水平，对部分控
制装备进行调整和补充完善。 2设计原则
（1)认真执行现行国家标准、规范和有关规程、规定：控制设备选型充分考虑工艺和用户的特点，做到保证安全、经济运行，技术成熟、质量可靠、维护方便，并能取得较好投资效益。
(2)协调好与原有系统的衔接，形成与原有系统有效管控机制。
3装备水平及控制方式
3.1主要检测和控制项目 3.1.1主要检测项目
锅炉系统的给水、饱和蒸汽、过热蒸汽、母管收稿日期：2010-0118修订稿日期：2010-02-10 作奢简介：衰松，工程师，哈尔滨天亿达热力机设备有限
公司。
万方数据
蒸汽、送风机出口、预热器出口、炉膛、省煤器出/ 入口、除尘器出/入口等处压力检测：给水、减温器出/人口费汽、锅炉出口葬汽、预热器出/人口空气、炉膛、排烟等处温度检测；给水、减温水、过热蒸汽等处流量检测及积算：汽包液位检测：烟气含氧量检测等。
除氧器系统主要设置蒸汽管及给水泵出口和
给水母管压力检测；水箱水位及温度检测。 3.1.2本设计主要控制系统
(1)锅炉给水自动调节系统
给水自动调节系统的任务是改变给水量，使
之适应锅炉的费发量，将汽包水位保持在一定的范围内。
给水自动调节系统以汽包水位为主信号。前馈信号取蒸汽流量变化以补偿负荷的波动、取给水压力变化以补偿给水母管的压力波动，系统在大偏差时将自动分离积分操作。
(2)主蒸汽温度自动调节系统
主蒸汽温度自动调节系统的任务是维持过热器出口蒸汽温度在允许的范围内（不超过额定值 ±5℃），并保护过热器使其管壁温度不超过允许
