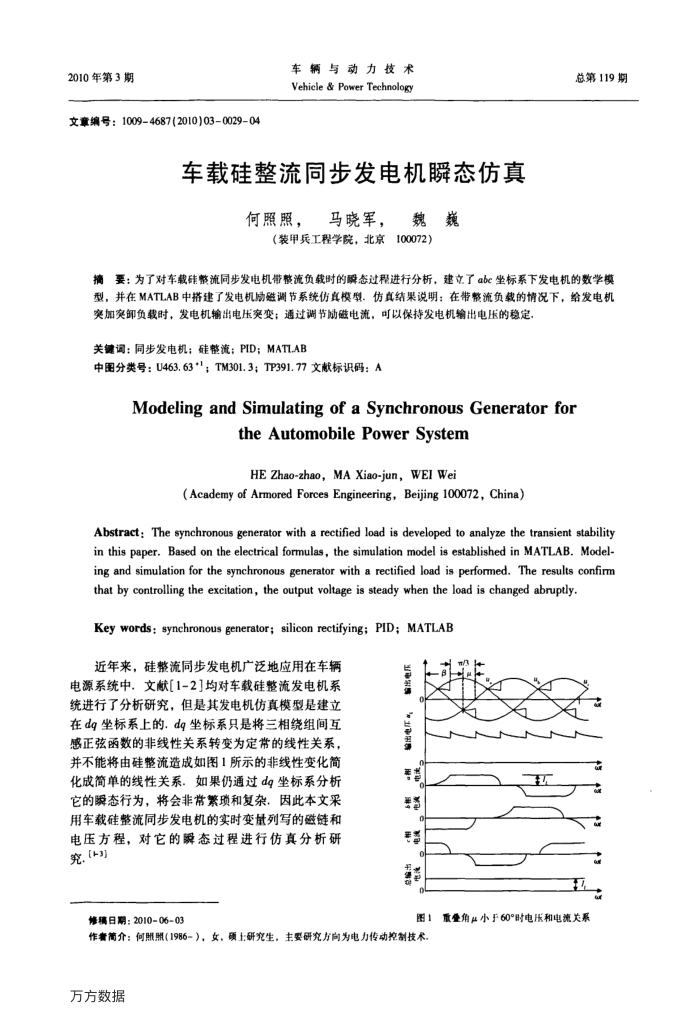

2010年第3期
文章编号：1009-4687(2010)03002904
车辆与动力技术 Vehicle & Power Technology
车载硅整流同步发电机瞬态仿真
何照照，马晓军，魏巍
（装甲兵工程学院，北京100072）
总第119期
摘要：为了对车载硅整流同步发电机带整流负载时的态过程进行分析，建立了abc坐标系下发电机的数学模型，并在MATLAB中搭建了发电机励磁调节系统伤真模型仿真结果说明：在带整流负载的情况下，给发电机
突加突卸负载时，发电机输出电压突变；通过调节励磁电流，可以保持发电机输出电压的稳定。关键调：同步发电机：硅整流：PID：MATLAB
中图分类号：U463.63*"；TM301.3；TP391.77文献标识码：A
ModelingandSimulatingof aSynchronousGeneratorfor
theAutomobilePowerSystem HE Zhao-zhao,MA Xiao-jun，WEIWei
(AcademyofArmoredForcesEngineering，Beijing100072，China）
Abstract: The synchronous generator with a rectified load is developed to analyze the transient stability in this paper. Based on the electrical formulas, the simulation model is established in MATLAB. Model-ing and simulation for the synchronous generator with a rectified load is performed. The results confirm
that by controlling the excitation, the output voltage is steady when the load is changed abruptly Key words: synchronous generator; silicon rectifying; PID; MATLAB
近年来，硅整流同步发电机广泛地应用在车辆电源系统中，文献[1-2]均对车载硅整流发电机系统进行了分析研究，但是其发电机仿真模型是建立在dg坐标系上的.dq坐标系只是将三相绕组间互感正弦函数的非线性关系转变为定常的线性关系，并不能将由硅整流造成如图1所示的非线性变化简化成简单的线性关系．如果仍通过dg坐标系分析它的瞬态行为，将会非常繁项和复杂，因此本文采用车载硅整流同步发电机的实时变量列写的磁链和电压方程，对它的瞬态过程进行仿真分析研究（
修璃日期：2010-06-03
编出电压编出电
哺电
o
图1
作者简介：何照照（1986-），女，硕主研究生，主要研究方向为电力传动控制技术万方数据
重叠角μ小于60°时电压和电流关系
