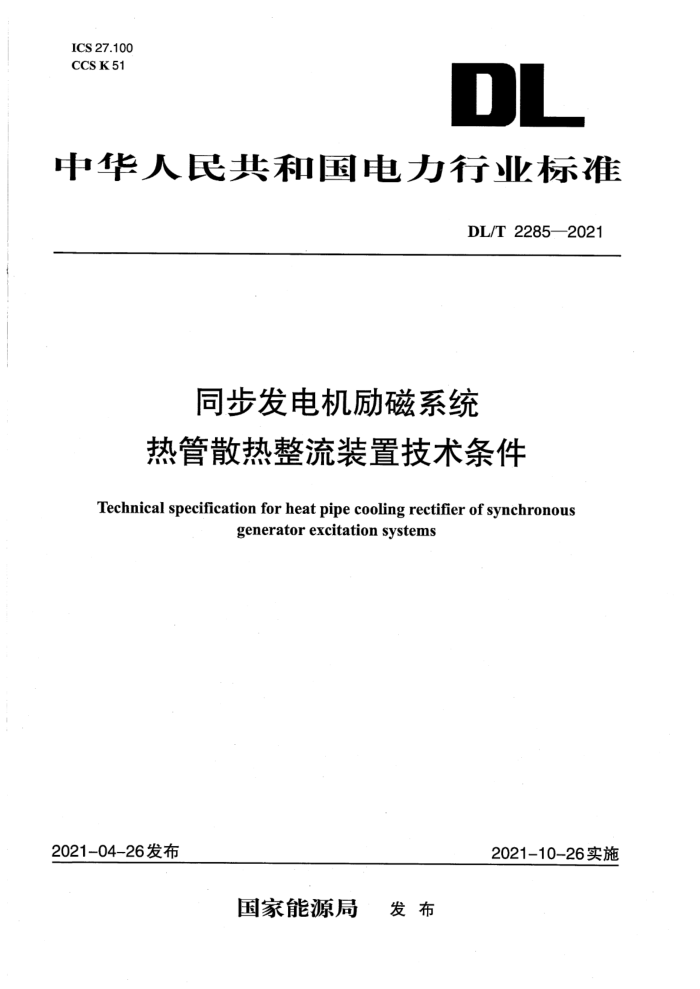

ICS 27.100
CCS K 51
中华人民共和国电力行业标准
DL/T 2285—2021
同步发电机励磁系统热管散热整流装置技术条件
Technical specification for heat pipe cooling rectifier of synchronousgenerator excitation systems
2021-04-26发布
2021-10-26实施
国家能源局 发布
DU/T 2285—2021
同步发电机励磁系统热管散热整流装置技术条件
1 范围
本文件规定了同步发电机励磁系统自然冷却热管散热整流装置的技术、结构与安装要求，以及试验与检验等内容。
本文件适用于同步发电机励磁系统。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本延用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件
DL/T489大中型水轮发电机静止整流器励磁系统试验规程DL/T583大中型水轮发电机静止整流器励磁系统技术条件DL/T1627水轮家电机励磁系统晶闻管整流桥技术条件
3 术语和定义
下列术语和定义适用于本文件。
3.1
热管heat pipe以毛细结构的抽吸作用来驱动介质循环流动的蒸发、冷 热装置。
3.2
热管散热器heat pipe radiator以热管为热传导的散热介体所形成的晶闸管用散热器。
3.3
热阻thermal resistance当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。
4技术要求
4.1整流桥并联运行支路数应满足N1冗余。
4.2晶闸管、快速熔断器等选型，应按照保证整流装置长期运行的最大输出电流选取。
4.3装置的阻容吸收器的电阻功率应满足自然冷却散热要求，电容布置应远离发热元件。
4.4可采用电流互感器或霍尔传感器测量输出电流。电流传感器应满足高温运行环境的要求。
4.5装置的热阻设计应按自然冷却考虑，热阻计算见附录A。
4.6晶闸管最高结温可按照100℃设计。
4.7装置最大出力应按晶闸管最高结温和壳温来考核确定。
4.8装置可设置备用风扇和自动温控单元，可采用PT 100电阻测温，宜布置在出风口。装置具有手动和自动开启备用风扇功能。当柜内温度高过风扇启动设定值时自动启动备用风扇散热，并应具有温度上升到高限值时发出温度异常报警信号功能。
4.9散热器宜设温度传感器监测温度，装置宜设置温度采集装置集中显示并对温度数据进行传输。
