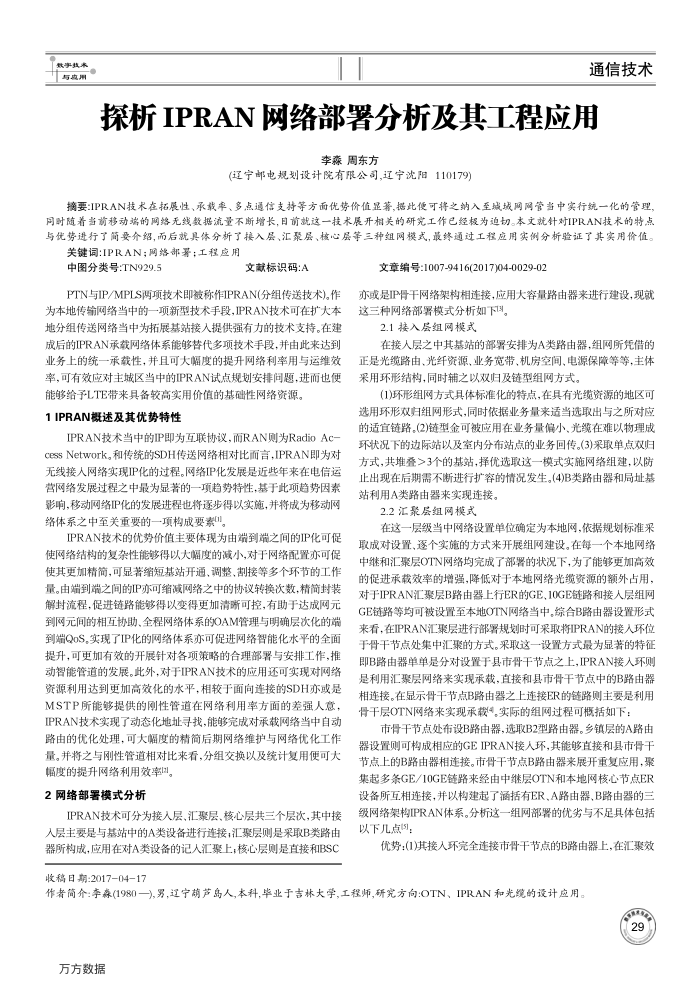

探析IPRAN网络部署分析及其工程应用
李淼周东方
(辽宁邮电规划设计院有限公司,辽宁沈阳110179)
摘要:IPRAN技术在拓展性、承载率、多点通信支持等方面优势价值显著，据此便可将之纳入至成域网网管当中实行统一化的管理，同时随着当前移动端的网络无线数据流量不断增长，日前就这一技术展开相关的研究工作已经极为迫切。本文就针对IPRAN技术的特点与优势进行了简要介绍，而后就具体分新了接入层、汇聚层、核心层等三种组网模式，最终通过工程应用实例分析验证了其实用价值。
关键词IPRAN；网络部署：工程应用
中图分类号：TN929.5
文献标识码：A
PTN与IP/MPLS两项技术即被称作IPRAN(分组传送技术)。作为本地传输网络当中的一项新型技术手段，IPRAN技术可在扩大本地分组传送网络当中为拓展基站接人提供强有力的技术支持。在建成后的IPRAN承载网络体系能够替代多项技术手段，并由此来达到业务上的统一承载性，并且可大幅度的提升网络利率用与运维效率，可有效应对主城区当中的IPRAN试点规划安排间题，进而也便
能够给予LTE带来具备较高实用价值的基础性网络资源。 1IPRAN概述及其优势特性
IPRAN技术当中的IP即为互联协议，而RAN则为RadioAc-cessNetwork。和传统的SDH传送网络相对比面言，IPRAN即为对无线接人网络实现IP化的过程。网络IP化发展是近些年来在电信运营网络发展过程之中最为显著的一项趋势特性，基于此项趋势因素影响，移动网络IP化的发展进程也将逐步得以实施，并将成为移动网络体系之中至关重要的一项构成要素
IPRAN技术的优势价值主要体现为由端到端之间的IP化可促
使网络结构的复
性能够得以大幅度的减小，对于网络配置亦可促
使其更加精简，可显著缩短基站开通、调整、割接等多个环节的工作量。由端到端之闻间的P亦可缩减网络之中的协议转换次数，精简封装解封流程，促运
进链路能够得以变得更加清晰可控，有助于达成网元
到网元间的相互协助、全程网络体系的OAM管理与明确层次化的端到端QoS。实现了IP化的网络体系亦可促进网络智能化水平的全面提升，可更加有效的开展针对各项策略的合理部署与安排工作，推动智能管道的发展。此外，对于IPRAN技术的应用还可实现对网络资源利用达到更加高效化的水平，相较于面向连接的SDH亦或是 MSTP所能够提供的刚性管道在网络利用率方面的差强人意， IPRAN技术实现了动态化地址寻找，能够完成对承载网络当中自动路由的优化处理，可大幅度的精简后期网络维护与网络优化工作量。并将之与刚性管道相对比来看，分组交换以及统计复用使可大
幅度的提升网络利用效率。 2网络部署模式分析
IPRAN技术可分为接人层，汇聚层、核心层共三个层次，其中接入层主要是与基站中的A类设备进行连接；汇聚层则是采取B类路由器所构成，应用在对A类设备的记人汇聚上；核心层则是直接和BSC
收稿日期：2017-04-17
文章编号:1007-9416(2017)04-0029-02
亦或是IP骨干网络架构相连接，应用大容量路由器来进行建设，现就这三种网络部署模式分析如下13。
2.1接入层组网模式
在接人层之中其基站的部署安排为A类路由器，组网所凭借的正是光缆路由、光纤资源、业务宽带、机房空间、电源保障等等，主体采用环形结构，同时辅之以双归及链型组网方式。
(1)环形组网方式具体标准化的特点，在具有光缆资源的地区可选用环形双归组网形式，同时依据业务量来适当选取出与之所对应的适宜链路。(2)链型金可被应用在业务量偏小、光缆在难以物理成环状况下的边际站以及室内分布站点的业务回传。（3)采取单点双归方式，共堆叠>3个的基站，择优选取这一模式实施网络组建，以防止出现在后期需不断进行扩容的情况发生。(4)B类路由器和局址基站利用A类路由器来实现连接。
2.2汇聚层组网模式
在这一层级当中网络设置单位确定为本地网，依据规划标准采取成对设置，逐个实施的方式来开展组网建设。在每一个本地网络中继和汇聚层OTN网络均完成了部署的状况下，为了能够更加高效的促进承载效率的增强，降低对于本地网络光缆资源的额外占用，对于IPRAN汇聚层B路由器上行ER的GE、1OGE链路和接人层组网 GE链路等均可被设置至本地OTN网络当中。综合B路由器设置形式来看，在IPRAN汇聚层进行部署规划时可采取将IPRAN的接人环位于骨干节点处集中汇聚的方式。采取这一设置方式最为显著的特征即B路由器单单是分对设置于县市骨干节点之上，IPRAN接入环则是利用汇聚层网络来实现承载，直接和县市骨干节点中的B路由器相连接。在显示骨干节点B路由器之上连接ER的链路则主要是利用骨干层OTN网络来实现承载4，实际的组网过程可概括如下：
市骨干节点处布设B路由器，选取B2型路由器。乡镇层的A路由器设置则可构成相应的GEIPRAN接人环，其能够直接和县市骨干节点上的B路由器相连接。市骨干节点B路由器来展开重复应用，聚集起多条GE/10GE链路来经由中继层OTN和本地网核心节点ER 设备所互相连接，并以构建起了涵括有ER、A路由器、B路由器的三级网络架构IPRAN体系。分析这一组网部署的优劣与不足具体包括以下几点5]：
优势：1其接人环完全连接市骨干节点的B路由器上，在汇聚效
作者简介：幕(1980一),男辽宁萌芦岛人,本科,毕业于吉林大学,工程师,研究方向:OTN、IPRAN和光缆的设计应用，万方数据
