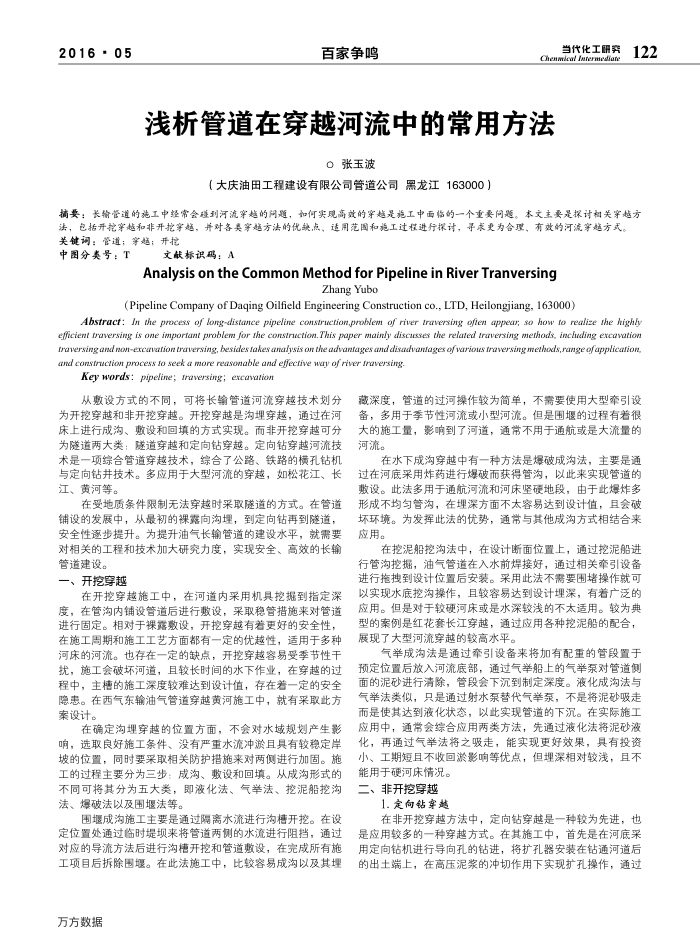

浅析管道在穿越河流中的常用方法
O张玉波
（大庆油田工程建设有限公司管道公司黑龙江163000）
摘要：长输管道的施工中经常会避到河流宰越的同题，如何实现高效的宇越是施工中面临的一个重要问题。本文主要是探讨相关宇越方法，包括开挖案越和非开挖宰越，并对各美宰越方法的优缺点，适用范图和施工过性进行探讨，寻求更为合理，有效的河流宰越方式。
关键词：管道：宰越：开控中图分类号：T
文献标识码：A
AnalysisontheCommonMethodforPipelineinRiverTranversing
ZhangYubo
(Pipeline Company of Daqing Oilfield Engineering Construction co., LTD, Heilongjiang,163000)
Abstracf: In the process of long-distance pipeline consrucrion,problem of river Zraversing ofien appear; so how to realize rhe highly eficient traversing is one imporfant problem for rhe construction. This paper mainly discaeses the related zraversing merhods, incheding excavations ogpadnfonr'spoaas.tusofoappspsapaaoss.pusapysapsaqa.aoxaopuas and construction process fo seek a more reasonable and effecrive way of river fraversing
Key words: pipeline; fnaversing; excavation
从敷设方式的不同，可将长输管道河流穿越技术划分
为开挖穿越和非开挖穿越。开挖穿越是沟理穿越，通过在河床上进行成沟、败设和回填的方式实现。而非开挖穿越可分为隧道两大类：隧道穿越和定向钻穿越。定向钻穿越河流技术是一项综合管道穿越技术，综合了公路、铁路的横孔钻机与定向钻并技术。多应用于大型河流的穿越，如松花江、长江、黄河等。
在受地质条件限制无法穿越时采取隧道的方式。在管道铺设的发展中，从最初的裸露向沟埋，到定向钻再到隧道，安全性逐步提升。为提升油气长输管道的建设水平，就需要对相关的工程和技术加大研究力度，实现安全、高效的长输管道建设。
一、开挖尊越
在开挖穿越施工中，在河道内采用机具挖据到指定深度，在管沟内铺设管道后进行敷设，采取稳管措施来对管道进行固定。相对于裸露敷设，开挖穿越有着更好的安全性，在施工周期和施工工艺方面都有一定的优越性，适用于多种河床的河流。也存在一定的缺点，开挖穿越容易受季节性干扰，施工会破坏河道，且较长时间的水下作业，在穿越的过程中，主槽的施工深度较难达到设计值，存在着一定的安全隐患。在西气东输油气管道穿越黄河施工中，就有采取此方案设计。
在确定沟埋穿越的位置方面，不会对水域规划产生影响，选取良好施工条件、没有严重水流冲淤且具有较稳定岸坡的位置，同时要采取相关防护措施来对两侧进行加固。施工的过程主要分为三步：成沟、敷设和回填。从成沟形式的不同可将其分为五大类，即液化法、气举法、挖泥船挖沟法、爆破法以及围堰法等。
围堰成沟施工主要是通过隔离水流进行沟槽开挖。在设定位置处通过临时堤坝来将管道两侧的水流进行阻挡，通过对应的导流方法后进行沟槽开挖和管道设，在完成所有施工项目后拆除围堰。在此法施工中，比较容易成沟以及其埋
万方数据
藏深度，管道的过河操作较为简单，不需要使用大型牵引设备，多用于季节性河流或小型河流。但是围堰的过程有若很大的施工量，影响到了河道，通常不用于通航或是大流量的河流。
在水下成沟穿越中有一种方法是爆破成沟法，主要是通过在河底采用炸药进行爆破而获得管沟，以此来实现管道的敷设。此法多用于通航河流和河床坚硬地段，由于此爆炸多形成不均匀管沟，在埋深方面不太容易达到设计值，且会破坏环境。为发挥此法的优势，通常与其他成沟方式相结合来应用。
在挖泥船挖沟法中，在设计断面位置上，通过挖泥船进行管沟挖掘，油气管道在入水前焊接好，通过相关牵引设备进行拖拽到设计位置后安装。采用此法不需要围堵操作就可以实现水底挖沟操作，且较容易达到设计理深，有若广泛的应用。但是对于较硬河床或是水深较浅的不太适用。较为典型的案例是红花套长江穿越，通过应用各种挖泥船的配合，展现了大型河流穿越的较高水平。
气举成沟法是通过牵引设备来将加有配重的管段置于预定位置后放入河流底部，通过气举船上的气举泵对管道侧面的泥砂进行清除，管段会下沉到制定深度。液化成沟法与气举法类似，只是通过射水泵替代气举泵，不是将泥砂吸走而是使其达到液化状态，以此实现管道的下沉。在实际施工应用中，通常会综合应用两类方法，先通过液化法将泥砂液化，再通过气举法将之吸走，能实现更好效果，具有投资小、工期短且不收回淤影响等优点，但埋深相对较浅，且不
能用于硬河床情况。二、非开挖穿越
1.定向钻穿越
在非开挖穿越方法中，定向钻穿越是一种较为先进，也
是应用较多的一种穿越方式。在其施工中，首先是在河底采用定向钻机进行导向孔的钻进，将扩孔器安装在钻通河道后的出土端上，在高压泥浆的冲切作用下实现扩孔操作，通过
