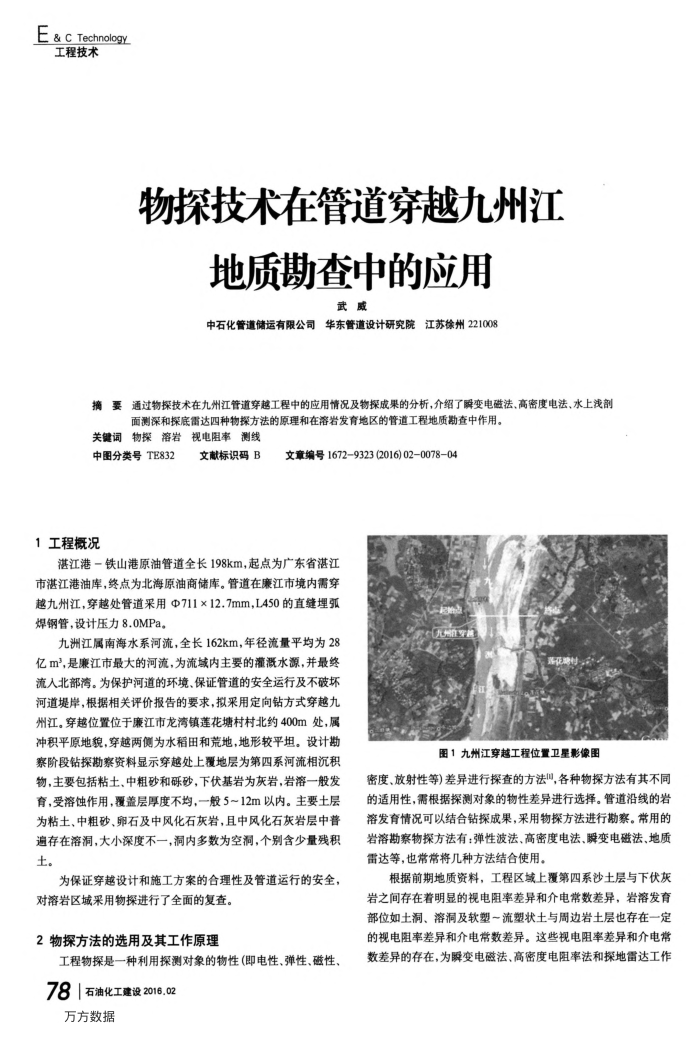

E&C Technoiogay 工程技术
物探技术在管道穿越九州江
地质勘查中的应用
武威
中石化管道储运有限公司华东管道设计研究院江苏徐州221008
摘要通过物探技术在九州江管道穿越工程中的应用情况及物探成果的分析，介绍了瞬变电磁法、高密度电法、水上浅剖
面测深和探底雷达四种物探方法的原理和在溶岩发育地区的管道工程地质勘查中作用。
关键词物探溶岩视电阻率测线
中图分类号TE832
1工程概况
文献标识码B
文章编号16729323 (2016)02007804
湛江港铁山港原油管道全长198km，起点为广东省湛江市湛江港油库，终点为北海原油商储库。管道在康江市境内需穿越九州江，穿越处管道采用Φ711×12.7mm，L450的直缝埋弧焊钢管，设计压力8.0MPa。
九洲江属南海水系河流，全长162km，年径流量平均为28 亿m"，是廉江市最大的河流，为流城内主要的灌溉水源，并最终流人北部湾。为保护河道的环境、保证管道的安全运行及不破坏河道堤岸，根据相关评价报告的要求，拟采用定向钻方式穿越九州江。穿越位置位于廉江市龙湾镇莲花塘村村北约400m处，属
冲积平原地貌，穿越两侧为水霜田和荒地，地形较平坦。设计勘察阶段钻探勘察资料显示穿越处上覆地层为第四系河流相沉积物，主要包括粘土、中粗砂和砾砂，下伏基岩为灰岩，岩溶一般发育，受溶蚀作用，覆盖层厚度不灼，一般5~12m以内。主要土层为粘土、中粗砂、卵石及中风化石灰岩，且中风化石灰岩层中遍存在溶洞，大小深度不一，洞内多数为空洞，个别含少量残积土。
为保证穿越设计和施工方案的合理性及管道运行的安全，
对溶岩区城采用物探进行了全面的复查。 2物探方法的选用及其工作原理
工程物探是一种利用探测对象的物性（即电性、弹性、磁性
78|石油化工建设2016.02 万方数据
图1九州江穿越工程位置卫星影像图
密度、放射性等)差异进行探查的方法"，各种物探方法有其不同的适用性，需根据探测对象的物性差异进行选择。管道沿线的岩溶发育情况可以结合钻探成果，采用物探方法进行勘察。常用的岩溶勘察物探方法有：弹性波法、高密度电法、瞬变电磁法、地质雷达等，也常常将几种方法结合使用。
根据前期地质资料，工程区域上覆第四系沙土层与下伏灰岩之间存在着明显的视电阻率差异和介电常数差异，岩溶发育部位如士洞、溶洞及软型～流塑状土与周边岩土层也存在一定的视电阻率差异和介电常数差异。这些视电阻率差异和介电常数差异的存在，为脱变电磁法、高密度电阻率法和探地雷达工作
