工程科技

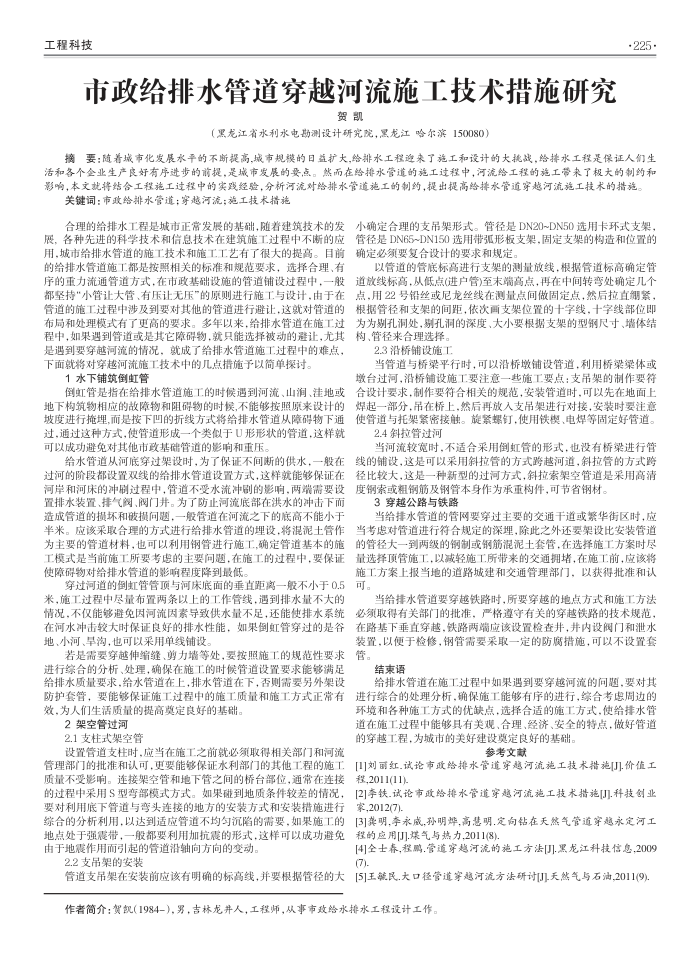

市政给排水管道穿越河流施工技术措施研究
贺凯
（黑龙江省水利水电勘测设计研究院，黑龙江哈尔滨150080）
·225-
摘要：随着城市化发展水平的不断提高,城市规模的日益扩大，给排水工程逆来了施工和设计的大挑战，龄排水工程是保证人们生活和各个金业生产良好有序进步的前提，是城市发展的要点。然而在给排水管道的施工过程中，河流给工程的施工带来了极大的制约和影响，本文就将结合工程施工过程中的实践经验，分析河流对给排水管道施工的制约，提出提高给排水管道穿越河流施工技术的措施
关键词：市政给排水管道；宇越河流；施工技术措施
合理的给排水工程是城市正常发展的基础，随着建筑技术的发展，各种先进的科学技术和信息技术在建筑施工过程中不断的应用.城市给排水管道的施工技术和施工工艺有了很大的提高。目前的给排水管道施工都是按照相关的标准和规范要求，选择合理、有序的重力流通管道方式，在市政基础设施的管道铺设过程中，一股都坚持“小管让大管、有压让无压“的原则进行施工与设计，由于在管道的施工过程中涉及到要对其他的管道进行避让，这就对管道的布局和处理模式有了更高的要求。多年以来，给排水管道在施工过程中，如果遇到管道或是其它障碍物，就只能选择被动的避让，尤其是遇到要穿越河流的情况，就成了给排水管道施工过程中的难点，下面就将对穿越河流施工技术中的几点措施予以简单探讨。
1水下铺筑倒虹管
倒虹管是指在给排水管道施工的时候遇到河流、山润、洼地或地下构筑物相应的故障物和阻碍物的时候，不能够按照原来设计的坡度进行埋，而是接下凹的折线方式将给排水管道从障碍物下通过，通过这种方式，便管道形成一个类似于U形形状的管道，这样就可以成功避免对其他市政基础管道的影响和重压。
给水管道从河底穿过架设时，为了保证不间断的供水，一般在过河的阶段都设置双线的给排水管道设置方式，这样就能够保证在河岸和河床的冲刷过程中，管道不受水流冲剧的影响，两端需要设置排水装置、排气阀、阀门井。为了防止河流底部在洪水的冲击下而造成管道的损坏和破损间题，一般管道在河流之下的底高不能小于半米。应该采取合理的方式进行给排水管道的理设，将混泥土管作为主要的管道材料，也可以利用钢管进行施工，确定管道基本的施工模式是当前施工所要考虑的主要间题，在施工的过程中，要保证使障碍物对给排水管道的影响程度降到最低
穿过河道的倒虹管管项与河床底面的垂直距离一般不小于0.5 米，施工过程中尽量布置两条以上的工作管线，遇到排水量不大的情况，不仅能够避免因河流因素导致供水量不足，还能使排水系统在河水冲击较大时保证良好的排水性能，如果倒虹管穿过的是谷地、小河、旱沟，也可以采用单线铺设。
若是需要穿越伸缩缝、剪力墙等处，要按照施工的规范性要求进行综合的分析、处理，确保在施工的时候管道设署要求能够满足给排水质量要求.给水管道在上，排水管道在下，否则需要另外架设
小确定合理的支吊架形式。管径是DN20~DN50选用卡环式支架，管径是DN65~DN150选用带弧形板支架.固定支架的构造和位置的确定必须要复合设计的要求和规定。
以管道的管底标高进行支架的测量放线，根据管道标高确定管道散线标高，从低点(进户管)至末端高点，再在中间转弯处确定几个点，用22号铅丝或尼龙丝线在测量点间做固定点，然后拉直期繁根据管径和支架的间距，依次画支架位置的十学线，十学线部位即为为剔孔洞处，剔孔润的深度、大小要根据支架的型钢尺寸、墙体结构、管径来合理选择。
2.3沿桥铺设施工
当管道与桥梁平行时，可以沿桥墩铺设管道，利用桥架梁体或墩台过河，滑桥铺设施工要注意一些施工要点：支吊架的制作要符合设计要求，制作要符合相关的规范，安装管道时，可以先在地面上焊起一部分，吊在桥上，然后再放入支吊架进行对接，安装时要注意使管道与托架紧密接触。旋紧螺钉，使用铁模、电焊等固定好管道。
2.4斜拉管过河
当河流较宽时，不适合采用倒虹管的形式，也没有桥架进行管线的铺设，这是可以采用斜拉管的方式跨越河道，斜拉管的方式跨径比较大，这是一种新型的过河方式，斜拉索架空管道是采用高清度钢索或粗钢筋及钢管本身作为承重构件，可节省钢材。
3穿越公路与铁路
当给排水管道的管网要穿过主要的交通干道或紧华街区时，应当考虑对管道进行符合规定的深埋，除此之外还要架设比安装管道的管径大一到两级的钢制或钢筋混泥土套管，在选择施工方案时尽量选择顶管施工，以减轻施工所带来的交通拥堵，在施工前，应该将施工方案上报当地的道路城建和交通管理部门，以获得批准和认日
当给排水管道要穿越铁路时，所要穿越的地点方式和施工方法必须取得有关部门的批准：严格遵守有关的穿越铁路的技术规范，在路基下垂直穿越，铁路两端应该设置检查井，并内设阀门和泄水装置，以便于检修，钢管需要采取一定的防腐措施，可以不设置套管
结束语
给排水管道在施工过程中如果遇到要穿越河流的间题，要对其
防护套管，要能够保证施工过程中的施工质量和施工方式正常有进行综合的处理分析，确保施工能够有序的进行，综合考虑周边的效，为人们生活质量的提高奠定良好的基础
环境和各种施工方式的优缺点，选择合适的施工方式，便给排水管
2架空管过河
2.1支柱式架空管
设置管道支柱时，应当在施工之前就必须取得相关部门和河流管理部门的批准和认可，更要能够保证水利部门的其他工程的施工质量不受影响。连接架空管和地下管之间的桥台部位，通常在连接的过程中采用S型弯部模式方式。如果磁到地质条件较差的情况，要对利用底下管道与弯头连接的地方的安装方式和安装措施进行综合的分析利用，以达到适应管道不均沉陷的需要，如果施工的地点处于强震带，一般都要利用加抗震的形式，这样可以成功避免由于地震作用而引起的管道沿轴向方向的变动。
2.2支吊架的安装
道在施工过程中能够具有关观、合理、经济、安全的特点，做好管道的穿越工程，为城市的关好建设奠定良好的基础。
参考文献
[I]刘丽红.试论市政给排水管道穿越河流施工技术猎施[J]价值工程,2011(11)
[2]李铁.试论市政给排水管道穿越河流施工技术措施[]]科技创业家,2012(7)
[3龚明.李永成.孙明烨.高慧明.定向钻在天然气管道穿题永定河工程的应用[J].煤气与热力,2011(8)
(7)
管道支吊架在安装前应该有明确的标高线，并要根据管径的大[5]王就民.大口径管道宰超河流方法研讨[J]天然气与石油,2011(9) 作者简介：贺凯(1984-)，男，吉林龙并人，工程师，从事市致龄水排水工程设计工作
