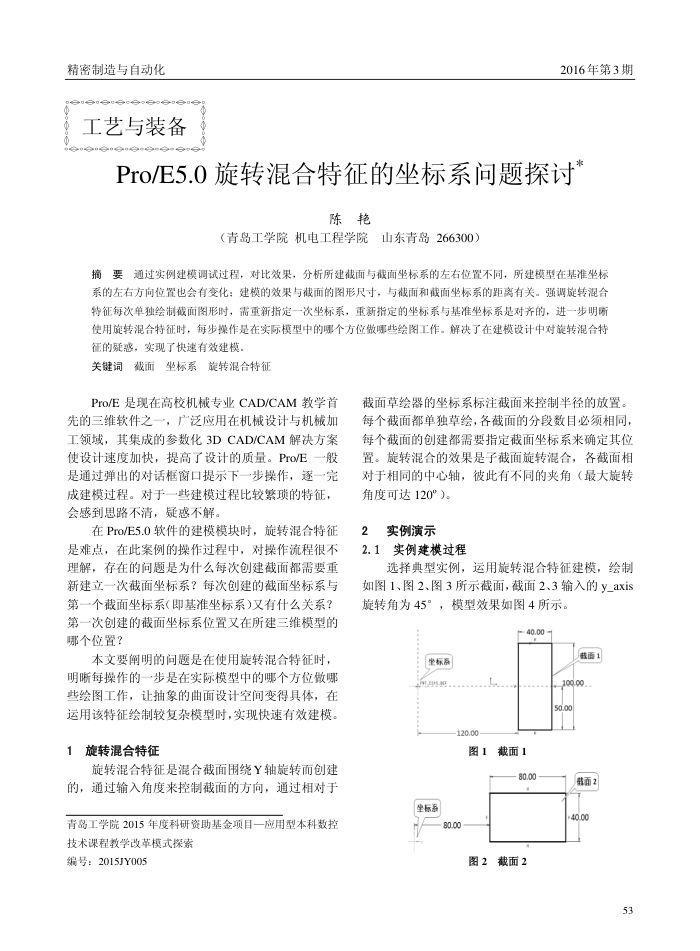

Pro/E5.0旋转混合特征的坐标系问题探讨
陈艳
（青岛工学院机电工程学院山东青岛266300）
摘要通过实例建模调试过程，对比效果，分析所建截面与截面坐标系的左右位置不同，所建模型在基准坐标系的左右方向位置也会有变化：建模的效果与截面的图形尺寸，与截面和截面坐标系的距离有关。强调旋转混合特征每次单独绘制截面图形时，需重新指定一次坐标系，重新指定的坐标系与基准坐标系是对齐的，进一步明防使用旋转混合特征时，每步操作是在实际模型中的哪个方位做哪些绘图工作。解决了在建模设计中对旅转混合特征的疑惑，实现了快速有效建模，
关键词截面坐标系旋转混合特征
Pro/E是现在高校机械专业CAD/CAM教学首先的三维软件之一，广泛应用在机械设计与机械加工领域，其集成的参数化3DCAD/CAM解决方案使设计速度加快，提高了设计的质量。Pro/E一般是通过弹出的对话框窗口提示下一步操作，逐一完成建模过程。对于一些建模过程比较繁琐的特征，会感到思路不清，疑感不解。
在Pro/E5.0软件的建模模块时，旋转混合特征
是难点，在此案例的操作过程中，对操作流程很不理解，存在的间题是为件么每次创建截面都需要重新建立一次截面坐标系？每次创建的截面坐标系与第一个截面坐标系（即基准坐标系)又有什么关系？第一次创建的截面坐标系位置又在所建三维模型的个位置？
本文要闸阐明的问题是在使用旋转混合特征时，明晰每操作的一步是在实际模型中的哪个方位做哪些绘图工作，让抽象的曲而设计空间变得具体，在运用该特征绘制较复杂模型时，实现快速有效建模
1旋转混合特征
旋转混合特征是混合截面围绕Y轴旋转而创建的，通过输入角度来控制截面的方向，通过相对于青岛工学院2015年度科研资助基金项目一应用型本科数控
技术课程教学改革模式探索编号：2015JY005
截面草绘器的坐标系标注截面来控制半径的放置。每个截面都单独草绘，各截面的分段数目必须相同，每个截面的创建都需要指定截面坐标系来确定其位置。旋转混合的效果是子截面旋转混合，各截面相对于相同的中心轴，彼此有不同的夹角（最大旋转角度可达120°）。
2
实例演示
2.1实例建模过程
选择典型实例，运用旋转混合特征建模，绘制如图1、图2、图3所示截面，截面2、3输入的y_axis 旋转角为45°，模型效果如图4所示，
40.00
坐标系坐标系
20.00
图1截面1
80.00
80.00
图2截面2
栽面1 00.00
糕面2 40.00
