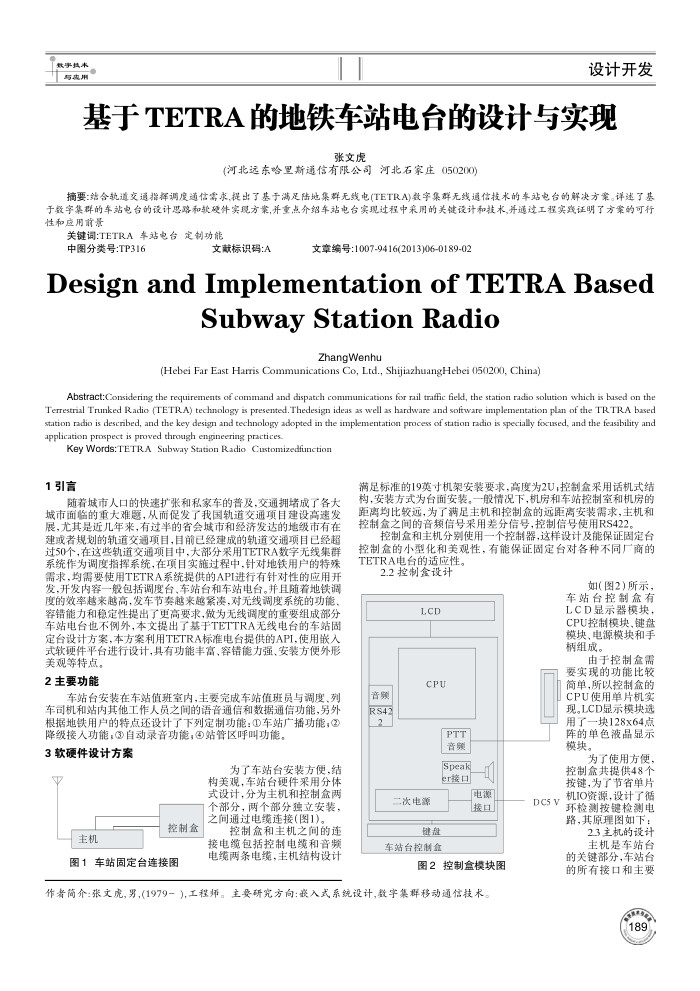

基于TETRA的地铁车站电台的设计与实现
张文虎
(河北远东哈里斯通信有限公司河北石家庄050200)
摘要：结合轨道交通指挥调度通信需求,提出了基于满足陆地集群无线电(TETRA)数字集群无线通信技术的车站电台的解决方案。详述了基于数字集群的车站电台的设计恶路和软硬件实现方案，并重点介绍车站电台实现过程中来用的关键设计和技术,并通过工程实践证明了方案的可行性和应用前景
关键调：TETRA车站电台定制功能
中图分类号TP316
文献标识码：A
文章编号:1007-9416(2013)06-0189-02
Design and Implementation of TETRA Based
SubwayStation Radio
ZhangWenhu
(Hebei Far East Harris Communications Co, Ltd., ShijiazhuangHebei 050200, China)
Abstract:Considering the requirements of command and dispatch communications for rail traffic field, the station radio solution which is based on the Terrestrial Trunked Radio (TETRA) technology is presented.Thedesign ideas as well as hardware and sofiware implementation plan of the TRTRA based station radio is described, and the key design and technology adopted in the implementation process of station radio is specially focused, and the feasibility and application prospect is proved through engineering practices
Key Words:TETRA Subway Station Radio Customizedfunction
1引言
随着城市人口的快速扩张和私家车的善及，交通拥堵成了各大城市面临的重大难愿，从而促发了我国轨道交通项目建设高速发展，尤其是近儿年来，有过半的省会城市和经济发达的地级市有在建或者规划的轨道交通项目，目前已经建成的轨道交通项目已经超过50个，在这些轨道交通项目中，大部分采用TETRA数字无线集群系统作为调度指挥系统，在项目实施过程中，针对地铁用户的特殊需求，均需要使用TETRA系统提供的API进行有针对性的应用开发，开发内容二般包括调度台、车站台和车站电台。并且随着地铁调度的效率越来越高，发车节奏越来越紧漆，对无线调度系统的功能、容错能力和稳定性提出了更高要求，做为无线调度的重要组成部分车站电台也不例外，本文提出了基于TETTRA无线电台的车站固定台设计方案，本方案利用TETRA标准电台提供的API，使用嵌入式软硬件平台进行设计，具有功能丰富、容错能力强、安装方便外形
美观等特点。 2主要功能
车站台安装在车站值班室内，主要完成车站值班员与调度、列车司机和站内其他工作人员之间的语音通信和数据通信功能，另外根据地铁用户的特点还设计了下列定制功能：①D车站广播功能，2
降级接入功能，3自动录音功能，③站管区呼叫功能， 3软硬件设计方案
为了车站台安装方便，结构美观，车站台硬件采用分体式设计，分为主机和控制盒两个部分，两个部分独立安装，之间通过电缆连接(图1)。
主机
控制盒
图1车站固定台连接图
控制盒和主机之间的连接电缆包括控制电缆和音频电缆两条电缆，主机结构设计
满足标准的19英寸机架安装要求，高度为2U，控制盒采用话机式结构，安装方式为台面安装。一般情况下，机房和车站控制室和机房的距离均比较远，为了满足主机和控制盒的远距离安装需求，主机和控制盒之间的音频信号采用差分信号，控制信号使用RS422。
控制盒和主机分别使用一个控制器，这样设计及能保证固定台控制盒的小型化和美观性，有能保证固定台对各种不同厂商的 TETRA电台的适应性
2.2控制金设计
如(图2)所示，
LCD CPU
音剃 RS42
PTT 音频
Speak er接口
二次电源
键盘
车站台控制盒
电源接口
图2控制盒模块图
作者简介：张文虎，男，(1979一).工程师。主要研究方向：展入式系统设计，数宇集群移动通信技术。
DcS V
车站台控制盒有 LcD显示器模块， CPU控制模块，键盘模块、电源模块和手柄组成。
由于控制盒需要实现的功能比较简单,所以控制盒的 CPU使用单片机实现。LCD显示模块选用了一块128x64点阵的单色液晶显示模块。
为了使用方便，控制盒共提供48个按键，为了节省单片机IO资源，设计了循环检测按键检测电路，其原理图如下：
2.3主机的设计主机是车站台
的关键部分，车站台的所有接口和主要
